特性

• 低 V_OS: 75 µV （最大值）
• 低V_OS 漂移: 1.3 µV/°C （最大值）
• 超稳定的时间漂移性能：1.5 µV/月（最大值）
• 低噪声：0.6 µV p-p（最大值）
• 宽输入电压范围：±14 V
• 宽电源电压范围：
  3 V至18 V
• 适合725、108A/308A、
  741、AD510插座
• 芯片经过125°C温度测试

产品详情和应用

OP07具有极低的输入失调电压（OP07E的最大值为75 µV），通过在晶圆阶段执行调整而获得，而且这种低失调电压一般不需要进行任何外部零点校准。此外还具有低输入偏置电流（OP07E为±4 nA）和高开环增益（OP07E为200 V/mV）特性。低失调电压和高开环增益使它特别适合高增益仪器仪表应用。

由于具有最小±13 V的宽输入电压范围、106 dB的高共模抑制比(CMRR/OP07E)以及高输入阻抗，因此可以在同相电路配置中实现高精度。即使在高闭环增益时，它也能保持出色的线性度和增益精度。失调电压和增益的时间或温度稳定性也极佳。OP07在高增益时的精度和稳定性，同时无需外部零点校准，使之成为仪器仪表应用的工业标准器件。

OP07提供两种标准性能等级产品。OP07E的额定工作温度范围为0°C至70°C，OP07C的额定工作温度范围为–40°C至+85°C。

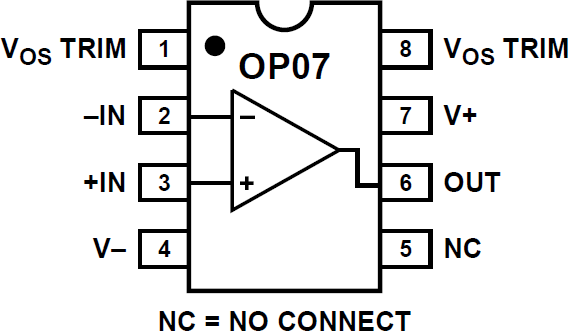

OP07提供环氧树脂8引脚PDIP和8引脚SOIC两种封装。它是725、108A和OP05放大器的直接替代产品；去除741型的零值电位计，它也可以直接替代741型放大器。关于改进特性产品，请参考OP177或OP1177。关于陶瓷DIP和TO-99封装以及标准微电路(SMD)版本，请参考OP77。
