特性

• 高速
  -3 dB带宽：250 MHz (G = +1)
  压摆率：3000 V/µs
  0.1%建立时间：21 ns
  上升时间：1.8 ns（2 V阶跃）
• 低功耗
  每个放大器35 mW
  电源电流：每个放大器3.5 mA
• 单电源供电
  额定电源电压：+5 V
• 高输出电流：50 mA
• 良好的视频特性
  (R_L = 150, G = +2)
  0.1 dB增益平坦度：30 MHz
  差分增益误差：0.04%
  差分相位误差：0.10°
• 低失真
  -78 dBc THD （ 5 MHz）
  -61 dBc THD （ 20 MHz）

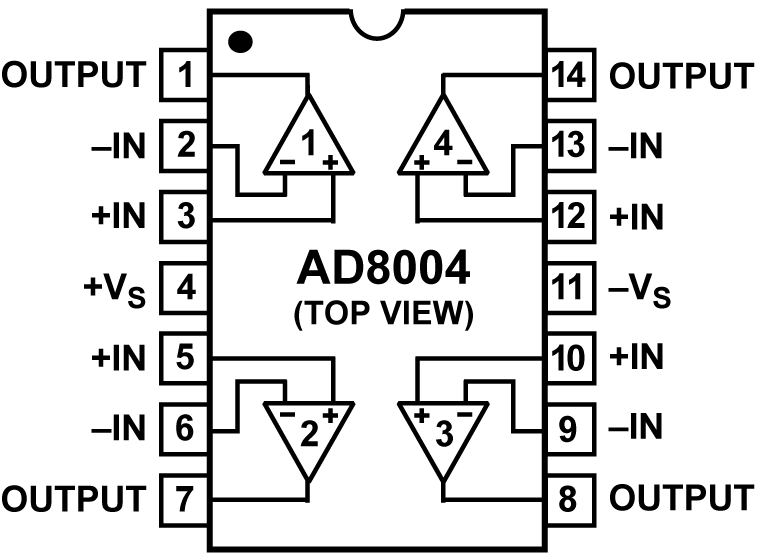

• 采用14引脚SOIC封装

产品详情和应用

AD8004是一款四通道、低功耗、高速放大器，采用单电源或双电源供电。它采用电流反馈型架构，具有3000 V/µs的高压摆率，因而非常适合处理大振幅脉冲。此外，其0.1 dB增益平坦度为30 MHz，同时差分增益和相位误差分别为0.04%和0.10°。因此，AD8004适合视频电子设备应用，如相机和视频切换器等。

AD8004具有低功耗特性，每个放大器的功耗为3.5 mA，而且可以采用+4 V至+12 V单电源供电，同时负载电流可达50 mA。该器件提供14引脚小型DIP和14引脚SOIC两种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

AD8004具有250 MHz的宽带宽和3000 V/µs的压摆率，因此可用于需要最高±6 V双电源和4 V至12 V单电源的许多通用型高速应用。AD8004可用于–40°C至+85°C工业温度范围，采用14引脚SOIC封装。
