特性

• 低电源电流：1.5µA (最大值)
• 轨至轨输入和输出
• 低失调电压：375µV (最大值)
• 工作温度范围：-40°C 至 125°C
• Over-The-Top^™ 输入可在高于 V⁺ 的条件下运作
• 宽电源范围：2.2V 至 36V
• 单电源输入范围：-0.3V 至 36V
• 低输入偏置电流：250pA
• 低输入失调电流：20pA
• 高 A_VOL：100V/mV (最小值) 驱动 100kΩ 负载
• 输出可提供和吸收 500µA 负载电流
• 反向电池保护至 18V

产品详情和应用

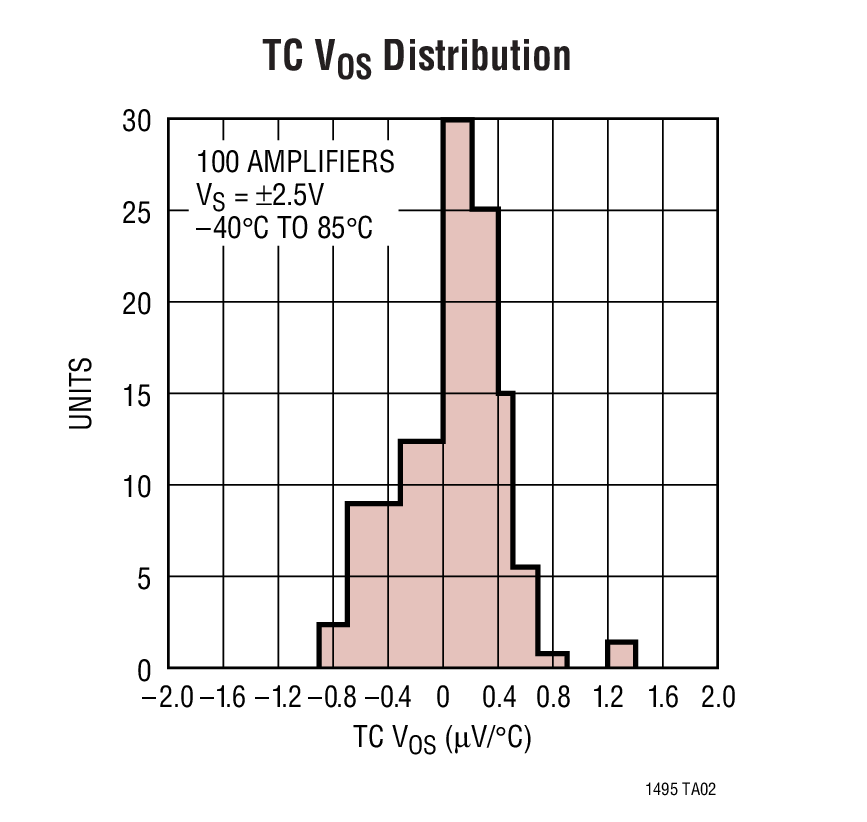

LT^®1494 / LT1495 / LT1496 是具有高精度规格指标的极低功率 (I_S ≤ 1.5µA) 运放。该器件实现了极低电源电流与出色放大器性能指标的组合：输入失调电压为 375µV (最大值)，典型漂移仅为 0.4µV/°C，输入失调电流为 100pA (最大值)。100V/mV 的最小开环增益 (A_VOL) 可确保很小的增益误差。该器件的特性在 2.2V 至 ±15V 的电源范围内几乎没有变化。电源抑制为 90dB，而共模抑制比为 90dB。器件操作规格在 3V、5V 和 ±15V 电源。反向电池保护 (-18V 最小值) 以及可在高于正电源的电压下运作的输入使 LT1494 / LT1495 / LT1496 在苛刻环境中简单易用。

放大器的低偏置电流和失调电流允许使用 MΩ 级的源电阻器，而不会引起显著的误差。考虑到低电源电流，4µV_p-p 的电压噪声已经是非常低的了。

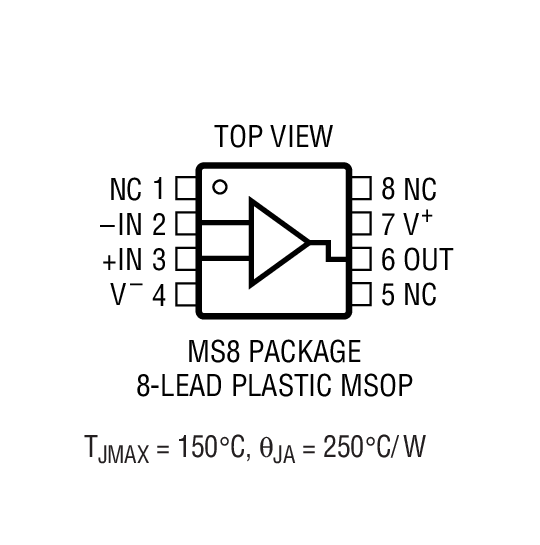

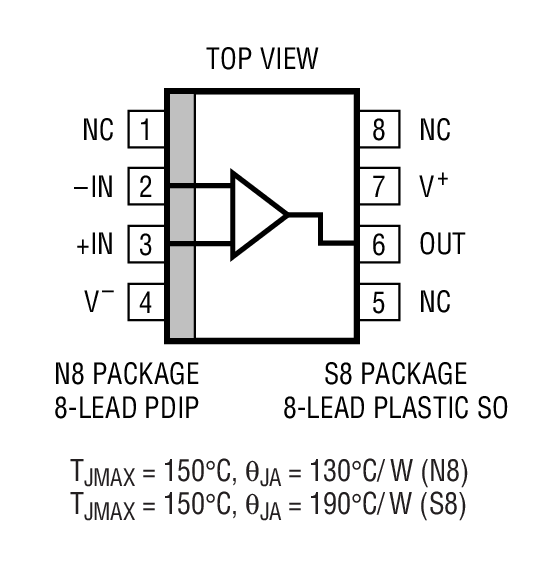

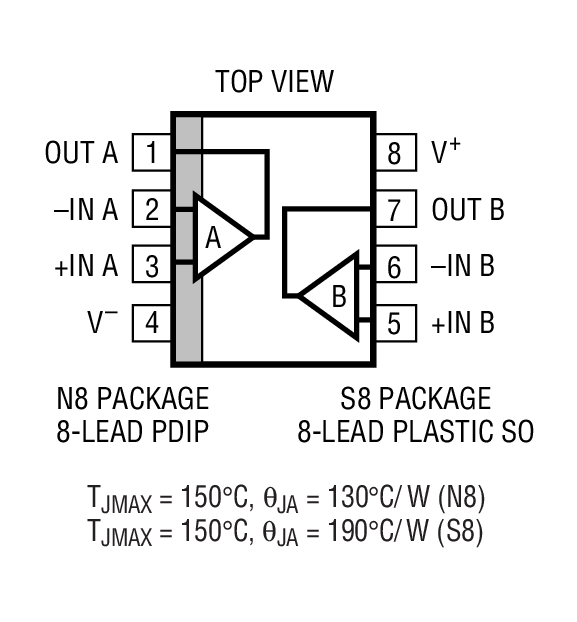

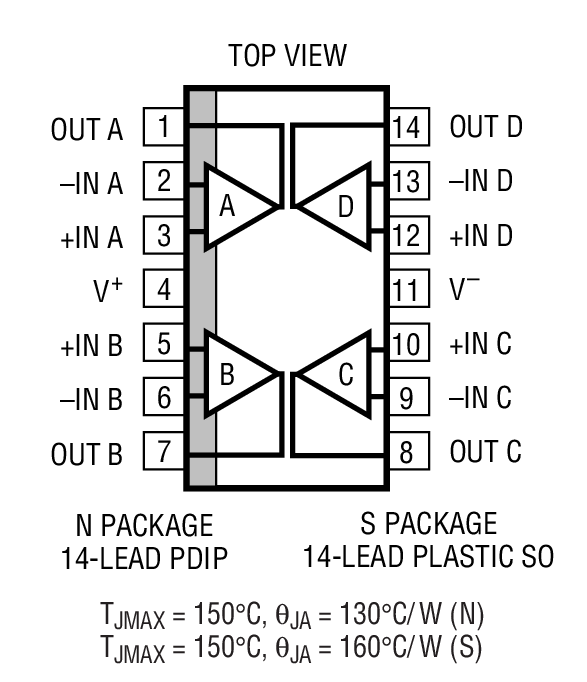

LT1494 采用 8 引脚 MSOP、PDIP 和 SO 封装。LT1495 可提供具有标准双路运放引出脚配置的塑料 8 引脚 PDIP 和 SO 封装。LT1496 则采用 14 引脚 SO 和 PDIP 封装。

• 电池或太阳能供电型系统
• 便携式仪表

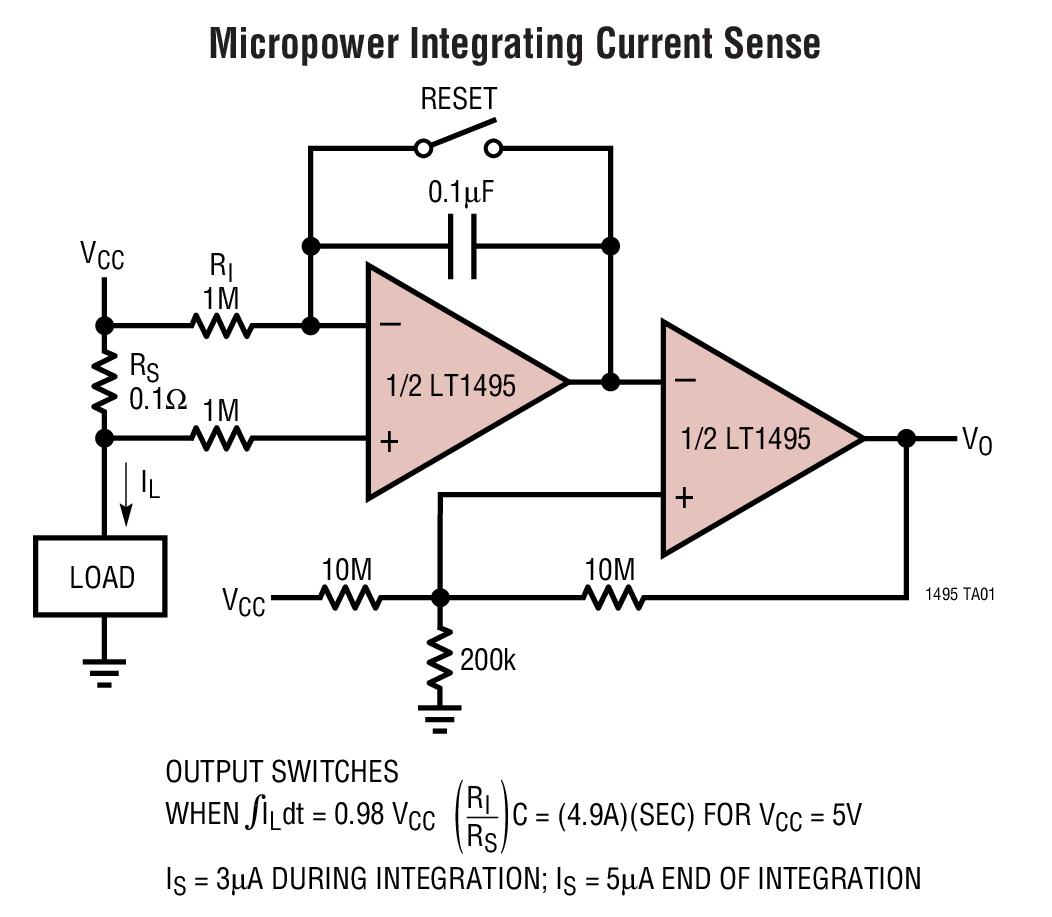

• 远程传感放大器
• 微功率滤波器
