特性

• 超过了针对全速、下游 ADSL 线路驱动器的所有要求
• 功率增强型 16 引脚 SSOP 封装
• 省电的可调电源电流
• ±500mA 最小 I_OUT
• ±10.9V 输出摆幅，V_S = ±12V，R_L = 100Ω
• ±10.7V 输出摆幅，V_S = ±12V，I_L = 250mA
• 低失真：-82dBc (在 1MHz，给 50Ω 负载提供 2V_P-P)
• 200MHz 增益带宽
• 600V/μs 摆率
• 规格在 ±12V 和 ±5V



产品详情和应用

LT^®6300 是一款最小输出电流为 500mA 的双通道运放，其具有出色的失真性能。该放大器拥有数值为 10 的稳定增益，但可容易地针对较低的增益进行补偿。扩展的输出范围允许采用较低的电源轨以降低系统功耗。电源电流采用一个外部电阻器来设定以优化功率耗散。LT6300 具有平衡的高阻抗输入以及低的输入偏置电流和输入失调电压。可以很容易地实现主动终止以进一步减少系统功耗。短路保护和热停机功能可确保器件的坚固性。

输出采用 ±12V 电源把一个 100Ω 负载驱动至 ±10.9V，以及将一个 250mA 负载驱动至 ±10.7V。在 xDSL 线路驱动器应用中，LT6300 是 LT1739 和 LT1794 的一款功能替代产品，而且无需变更电路。

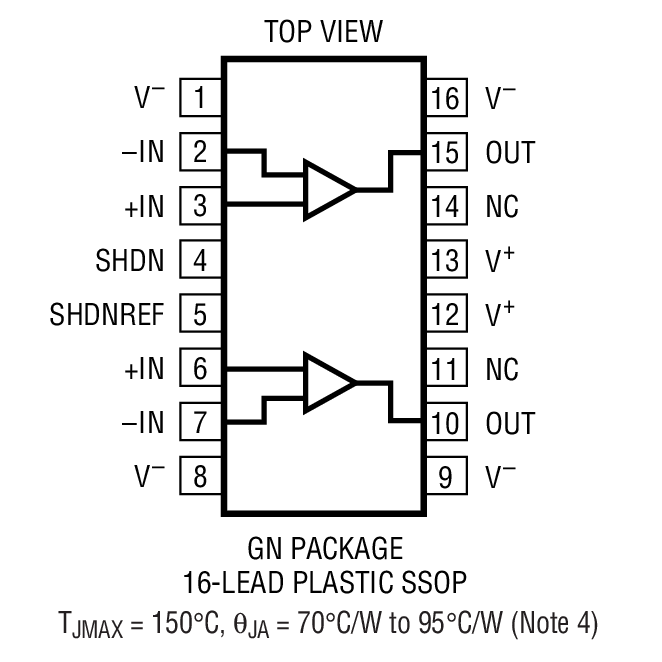

LT6300 采用非常小巧的耐热性能增强型 16 引脚 SSOP 封装 (PCB 占板面积与 SO-8 封装相同)，以在线路驱动器应用中实现更大的端口密度。

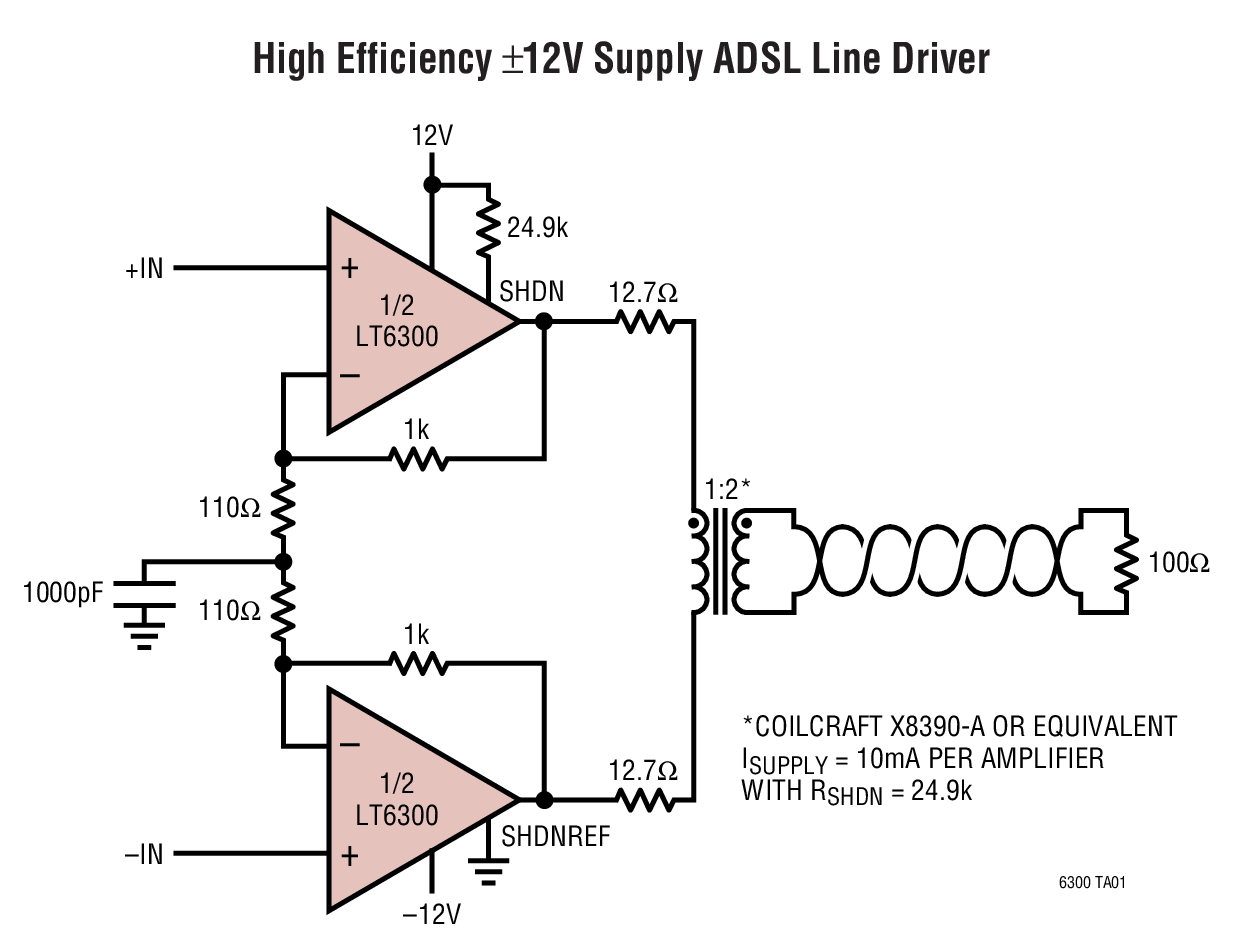

• 高效率 ADSL、HDSL2、SHDSL 线路驱动器
• 缓冲器
• 测试设备放大器
• 电缆驱动器
