ADI亚德诺 ADHV4710 产品介绍

2026-03-09 0次

特性

较宽的高电压电源范围：±12V至±55V
低静态电流：12mA
高输出能力

输出电压范围：当 I_OUT = ±100 mA时，最高可达±52V；
高输出驱动电流：±1A连续；
高摆率：±1300V/μs至1nF负载

丰富的可配置性

借助外部补偿和输出压摆限制，可实现无限容性负载稳定性
通过外部跨导R_SLEW，在任意增益下均能保持稳定，且摆率可调
带关断模式的可编程电源电流

故障保护和监控功能

可数字编程的电流、电压及热关断限值

设计导入友好

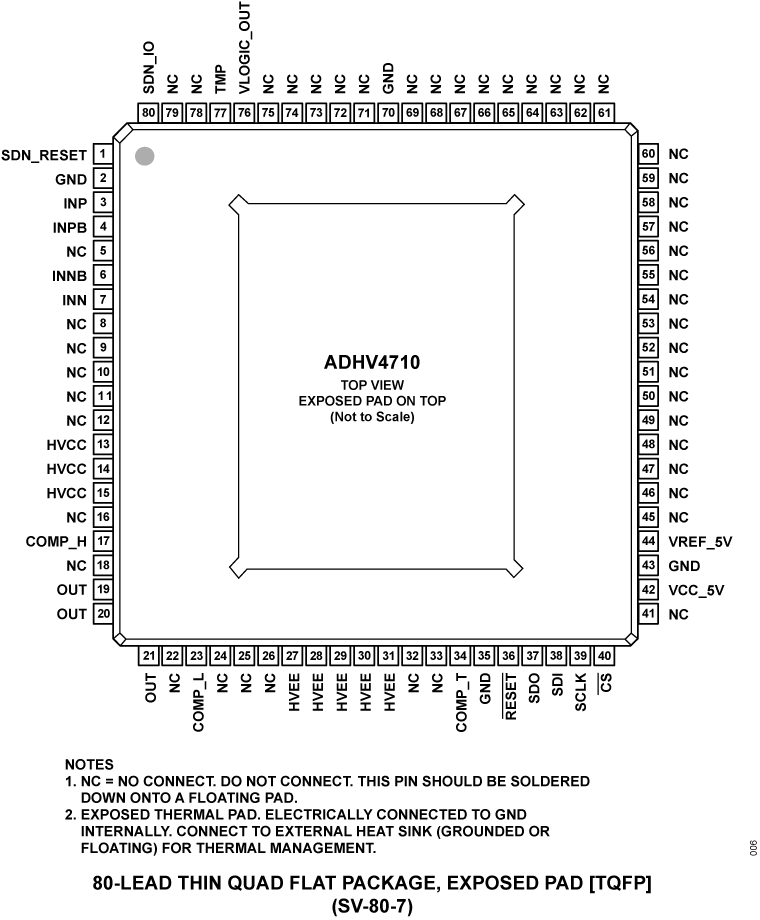

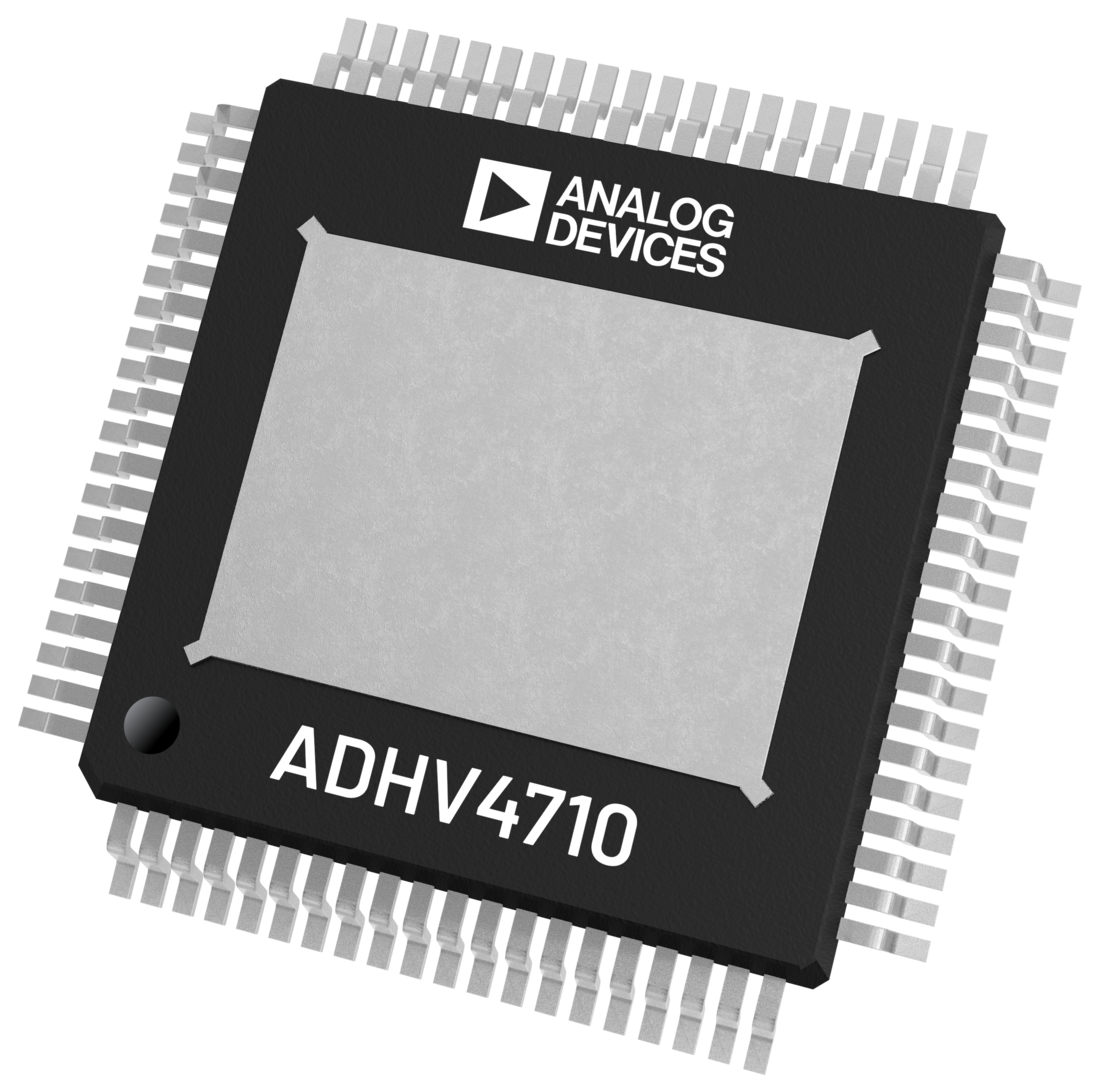

封装：80引脚、12mm x 12mm TQFP封装
- 可安装散热器的EPAD朝上封装

工作温度范围：−40°C至+85°C

产品详情和应用

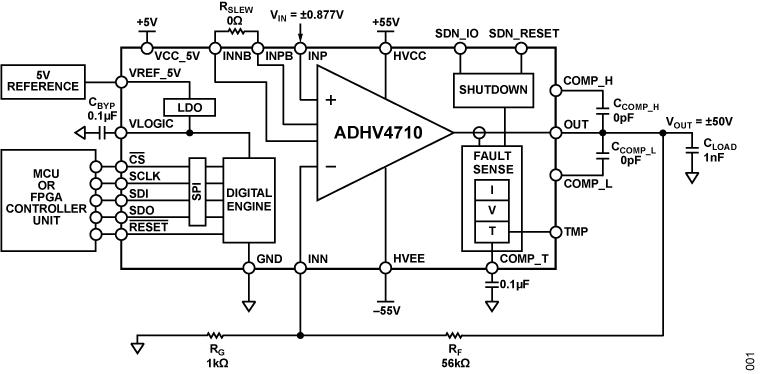

ADHV4710是一款高压、大功率、高速运算放大器，经过优化，可在容性和阻性负载下以±1300V/μs的速率驱动高达±1A的电流。ADHV4710将高压放大器与低压模拟电路及SPI可编程数字引擎相结合，非常适合高压应用场景，如自动测试设备(ATE)、可编程电源和压电驱动等。

ADHV4710针对高压信号链具备丰富的可配置性。该放大器在高增益下可实现高摆率和带宽，也可配置为低增益模式，以适应高压输入和输出需求。外部跨导电阻R_SLEW可确保放大器在任意增益下的稳定性，并能调节摆率。外部补偿电容 C_COMP使放大器输出能够稳定驱动无限容性负载。

ADI专有的高压BCDMOS工艺、新颖的高压架构和散热增强型封装成就了这款高性能放大器。故障保护与监控功能可通过SPI进行编程。其他模拟功能扩展了器件的实用性，包括结温传感器电压输出和可调关断延迟。ADHV4710可在最高±55V的高压双电源、非对称双电源或110V单电源供电下工作。

应用

高压功率放大器(PA)
高压SMU/VI源
高压任意波形发生器(AWG)
压电传感器驱动
可编程电源
