特性

• 高速：
  单位增益带宽：50 MHz
  压摆率：350V/μs
  0.01%建立时间：70 ns
• 易于使用：
  驱动无限大容性负载
  输出电流：每个放大器50 mA（最小值）
  额定工作电压：+5 V、±5 V、±15 V
  2.0 V p-p输出摆幅
  150 Ω负载(Vs = +5 V)
• 低功耗：
  电源电流：
  每个放大器7.5 mA（最大值）
• 良好的视频性能
  差分增益误差：0.07%
  差分相位误差：0.11°
• 出色的直流性能：
  输入失调电压：2.0 mV（最大值）

产品详情和应用

AD826是一款双路、高速电压反馈型运算放大器，特别适合要求单位增益稳定性和高输出驱动能力的应用，如缓冲和电缆驱动等。AD826具有50 MHz带宽和350 V/µs压摆率，可用于许多高速应用，包括视频、CATV、复印机、LCD、图像扫描仪和传真机等。

AD826拥有高输出电流驱动能力，每个放大器50 mA(最小值)，并能够驱动无限大容性负载。两个放大器的电源电流较低，最大仅15 mA，因此是真正的通用型运算放大器。

AD826特别适合对功耗敏感的应用，如摄像机和便携式仪器等。它可采用+5V单电源供电，同时仍能实现25 MHz带宽。此外，AD826的额定电源电压为+5V至±15V。

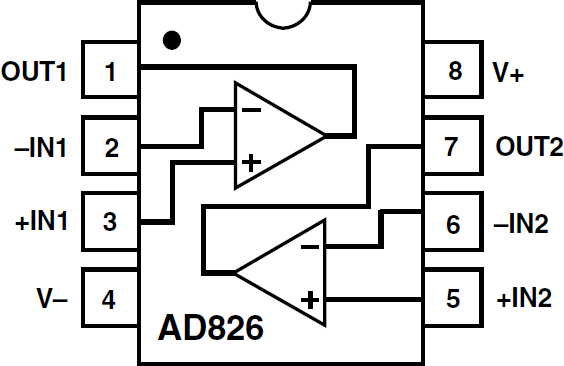

AD826可以作为出色的ADC/DAC缓冲器或有源滤波器用于数据采集系统中，0.01%建立时间为70 ns，最大输入失调电压低至2mV。该器件采用8引脚塑料小型DIP和SO封装。
