特性

• 低输入偏置电流

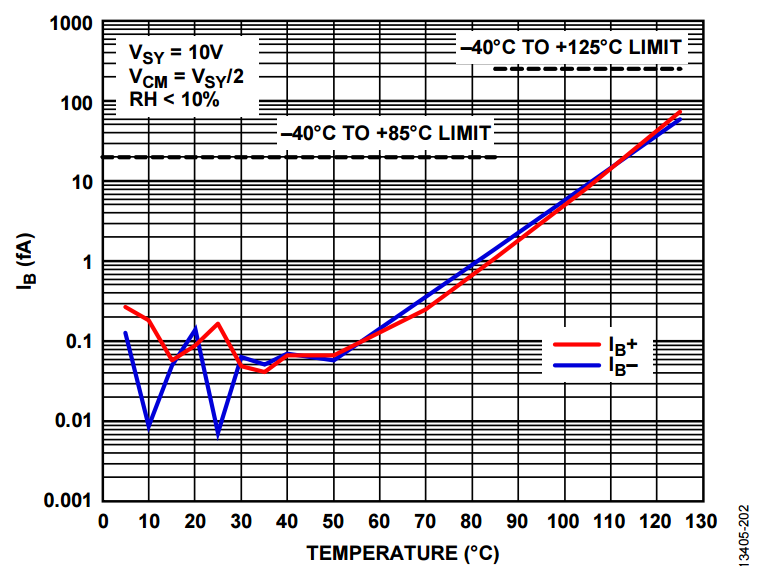

  • 最大值：±20 fA（TA = 25°C，在产品测试中保证）
  • ±20 fA maximum at −40°C < TA < +85°C
  • 最大值：±250 fA（−40°C < TA < +125°C，在产品测试中保证）
• 低失调电压： 最大值：50 μV（在额定CMRR范围内）
• 失调漂移： 0.13 μV/°C（典型值），0.5 μV/°C（最大值）
• 集成防护缓冲区具有100 μV最大失调
• 低噪声： 14 nV/√Hz (10 kHz)
• 宽带宽： 2 MHz单位增益交越
• 电源电压： 4.5 V至16 V（±2.25 V至±8 V）
• 工作温度： -40℃至+125℃

产品详情和应用

ADA4530-1是一款fA (10⁻¹⁵ A)级输入偏置电流运算放大器，可用作集成了防护缓冲器的静电计。 它具有4.5 V至16 V的工作电压范围，使其能够在传统的5 V 和 10 V单电源系统以及±2.5 V和±5 V双电源系统中工作。

它具有超低输入偏置电流，在温度范围进行产品测试以确保器件满足用户系统中的性能目标。. 集成式防护缓冲器用于隔离印刷电路板(PCB)中的输入引脚泄漏，可减少电路板上的器件数量并简化系统设计。 ADA4530-1采用工业标准8引脚SOIC表贴封装，独特的引脚排列经过优化可防止敏感输入引脚、电源和输出引脚之间的信号耦合，同时简化保护环走线布线。

ADA4530-1还具有需要低泄漏应用所需的低失调电压、低失调偏移、低电压和电流噪声特性。

为使该系统的动态范围达到较大，ADA4530-1具有轨到轨输出级，在10 kΩ负载下，通常可驱动至供电轨30 mV以内。

ADA4530-1的额定温度范围为−40°C至+125°C工业温度范围，提供8引脚SOIC封装。

应用

• 实验室和分析仪器： 分光光度计、色谱仪、质谱仪、恒电位和恒电流库仑法
• 仪器仪表： 皮安计、库仑计
• 用于光电二极管、电离室和工作电极测量的跨阻放大器
• 用于化学传感器和电容传感器的高阻抗缓冲
