特性

产品详情和应用

OPx13系列单电源运算放大器具有低噪声和低漂移特性，针对具有内部校准能力的系统而设计。通常，这些基于处理器的系统能够校正失调电压和增益，但无法校正温度漂移和噪声。OPx13系列针对这些参数进行了优化，既可以利用出色的模拟性能，同时又具备数字校正功能。使用内部校准的许多系统一般采用5 V或12 V单极性电源供电。OPx13系列设计采用4 V至36 V单电源供电，可以维持低噪声和精密性能。

OPx13系列为单位增益稳定型，典型增益带宽积为3.4 MHz。压摆率超过1 V/μs。噪声密度极低，为4.7 nV/√Hz；0.1 Hz至10 Hz频带内的噪声为120 nV峰峰值。不仅可保证输入失调电压性能；而且能保证失调电压漂移低于0.8 μV/°C。输入共模范围包括负电源电压，并且在整个电源电压范围的正电源电压1 V范围内。针对超过输入电压范围的情况，OPx13内置反相保护功能。输出电压摆幅也包括负电源电压，并且在正供电轨的1 V范围内。输出在其全部范围内具有吸电流和源电流能力，额定负载为600 Ω。

数字秤和其它应变计应用均可受益于OPx13系列的极低噪声和低漂移特性。其它应用包括用作Σ-Δ模数转换器(ADC)和数模转换器(DAC)的缓冲器或放大器。这些转换器一般具有高分辨率，要求利用极低噪声放大器来充分发挥其潜在优势。许多转换器都在单电源或低电源电压系统中工作，可实现更大的信号摆幅，进而提高系统性能。

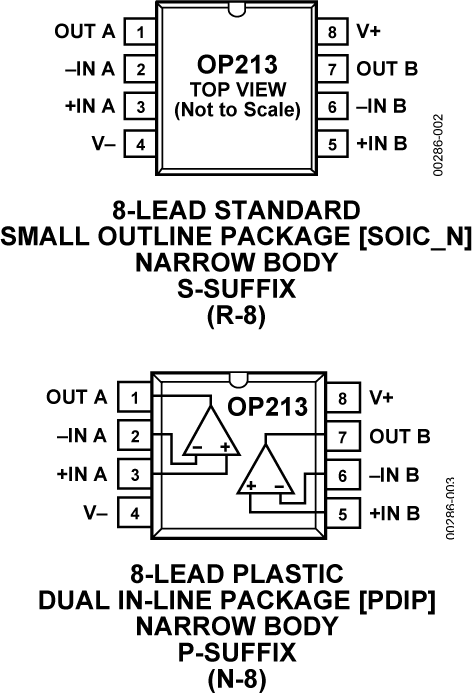

OPx13系列的额定电源电压为5 V（单电源）和±15 V（双电源），工作温度范围为–40°C至+85°C XIND扩展工业温度范围，提供PDIP和SOIC表贴封装。

应用

数据手册, Rev. F, 3/07
