特性

• 单电源操作
  • 输出可在吸收电流时摆动至地
  • 输入电压范围扩展至地

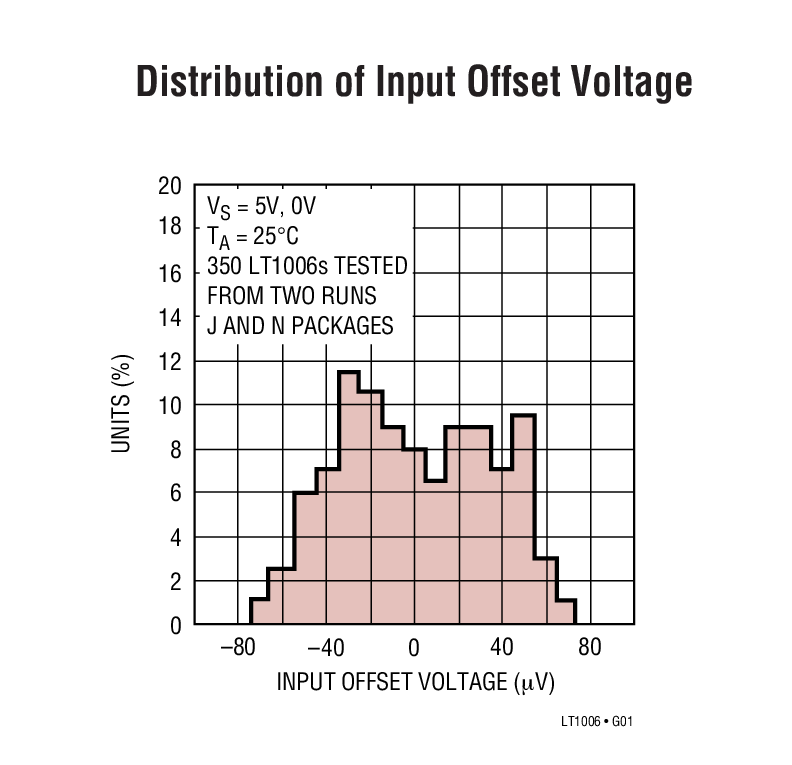

• 保证的失调电压：50μV (最大值)
• 保证的低漂移：1.3μV/°C (最大值)
• 保证的失调电流：0.5nA (最大值)
• 保证的高增益
  • 5mA 负载电流：1.5 x 10⁶ (最小值)
  • 17mA 负载电流：0.8 x 10⁶ (最小值)
• 保证的低电源电流：520μA (最大值)
• 电源电流可以减小 4 倍
• 低电压噪声，0.1Hz 至 10Hz：0.55μV_P-P
• 低电流噪声，优于 OP-70：0.07pA/√Hz (在 10Hz)
• 高输入阻抗：250MΩ (最小值)
• 最小电源电压：2.7V (最小值)



产品详情和应用

LT^®1006 是首款精准型单电源运算放大器。其设计专为单电源操作进行了优化，并具有一整套 5V 电源条件下的规格指标。另外，还提供了 ±15V 规格。

LT1006 具有一个 20μV 的低失调电压、0.2μV/°C 的漂移、120pA 的失调电流、2.5 x 10⁶ 的增益、114dB 的共模抑制和 126dB 的电源抑制。

虽然电源电流仅为 340μA，但是一个新颖的输出级能够在保持高电压增益的同时供应或吸收超过 20mA 的电流。共模输入范围包括地电位，以适应来自应变仪或热电偶之参考于地的低输入，而且输出能够摆动至地电位的几 mV 之内。假如需要较高的转换速率 (超过 1V/μs) 或执行微功率操作 (电源电流低至 90μA)，则可通过把一个任选的外部电阻器连接至引脚 8 以变更工作电流。

如需相似的单电源精准型双通道和 4 通道运放，请参阅 LT1013 / LT1014 的产品手册。如需微功率双通道和 4 通道运放，请参见 LT1078 / LT1079 的产品手册。

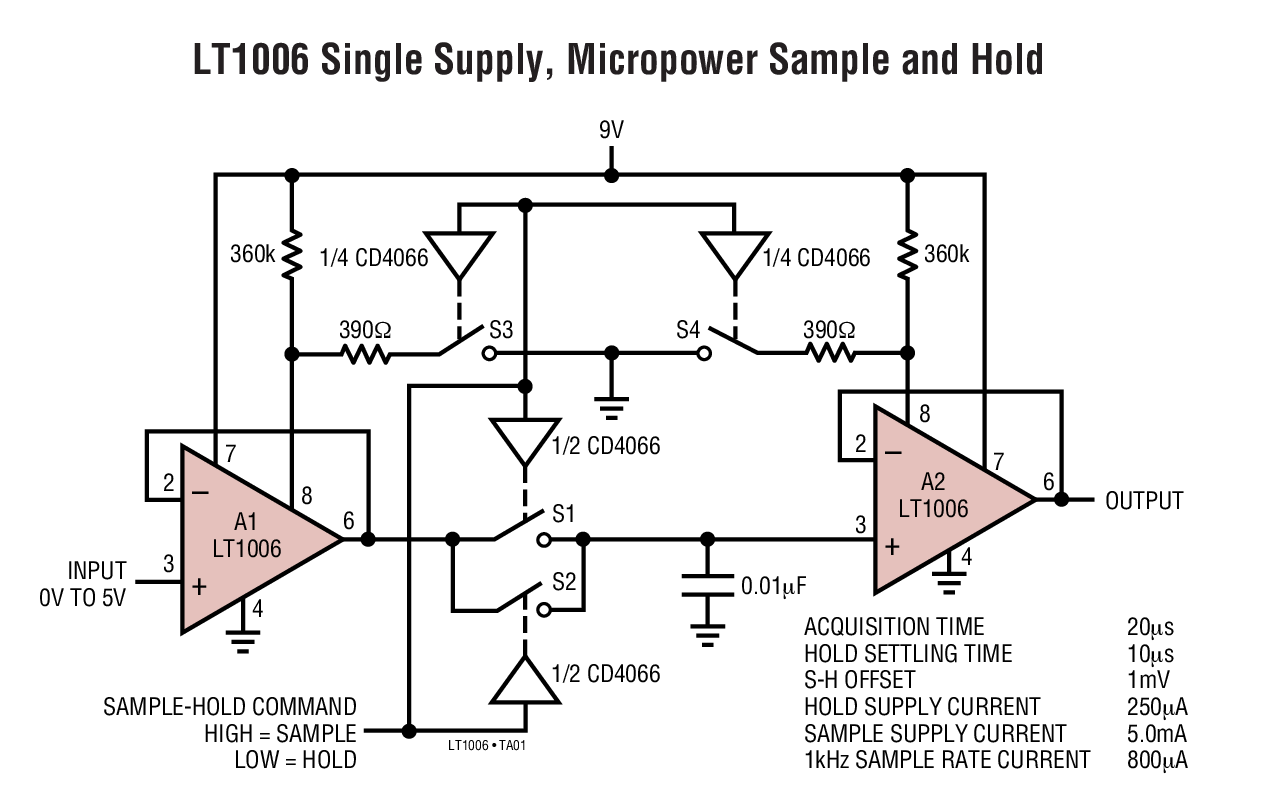

• 低功率采样及保持电路
• 电池供电型精密仪表
  • 应变仪信号调理器
  • 热电偶放大器
• 应变仪信号调理器
• 4mA 至 20mA 电流环路发送器
• 有源滤波器
