特性

• 直流参数可理想用于高精度传感器接口
  • 0.1µV超低失调电压
    • +25°C时，最大2.0µV
    • -40°C至+85°C时，最大2.5µV
    • -40°C至+125°C时，最大3.5µV
  • 低漂移：10nV/°C
  • 低噪声：1.5µVP-P (直流至10Hz)
  • 150dB AVOL，电源抑制比为140dB，共模抑制比为140dB
  • 高增益带宽乘积
    • 1MHz (MAX4238)
    • 6.5MHz (MAX4239)
  • 接地检测输入
  • 满摆幅输出(RL = 1kΩ)
• 低功耗补偿降低系统电源要求
  • 2.7V至5.5V单电源供电
  • 低电源电流，仅600µA
  • 关断模式下耗流仅为0.1µA

产品详情和应用

MAX4238/MAX4239是两种低噪声，低漂移，超高精度运放，通过采用自校零技术，它们的直流失调和漂移近似于零。这种自校准方法可以连续地测量输入失调并对其进行补偿，消除了时漂、温漂及1/f噪声造成的漂移。这两种器件均能满摆幅输出，工作于2.7V至5.5V单电源，电流消耗仅600µA。关断模式可以使电源电流降至0.1µA。

MAX4238为单位增益稳定，增益带宽积1MHz，而未补偿的MAX4239的稳定增益A_V ≥ 10V/V，增益带宽积为6.5MHz。两种芯片均提供8引脚窄型SO封装、6引脚TDN封装和6引脚SOT23封装。

应用

• 电子测量
• 仪表放大器
• 医疗仪表

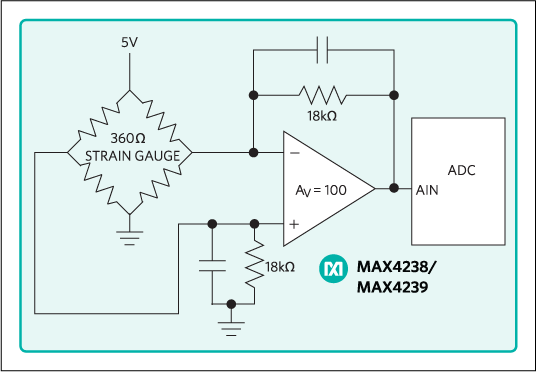

• 应变仪
• 热电偶
