特性

• 工作电压范围：+4.5V至+8.0V
• 100Ω负载下具有出色的SFDR
  • -90dBc (f_C = 5MHz)
  • -59dBc (f_C = 100MHz)
• 35dBm IP3 (f_C = 20MHz)
• 8nV/ 电压噪声密度
• 0.1dB增益平坦度：100MHz (MAX4268)
• 压摆率：900V/µs
• ±45mA输出驱动能力
• 禁用模式将输出置于高阻抗状态

产品详情和应用

MAX4265–MAX4270超低失真、电压反馈运算放大器能够驱动100Ω负载，同时在宽带宽范围内保持超低失真。它们提供出色的无杂散动态范围(SFDR)性能：5MHz时为-90dBc，100MHz时为-59dBc (MAX4269)。此外，输入电压噪声密度为8nV/ ，同时采用+4.5V至+8.0V单电源或±2.25V至±4.0V双电源供电。这些特性使得MAX4265–MAX4270非常适合用于需要低失真和宽带宽的高性能通信和信号处理应用。

MAX4265单通道放大器和MAX4268双通道放大器为单位增益稳定型。MAX4266单通道放大器和MAX4269双通道放大器针对+2V/V的最小稳定增益进行了补偿，而MAX4267单通道放大器和MAX4270双通道放大器针对+5V/V的最小稳定增益进行了补偿。

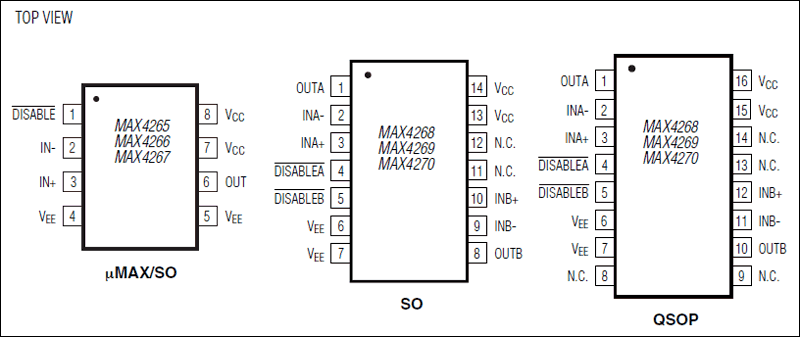

为了进一步省电，这些放大器具有低功耗禁用模式，可减少电源电流并将输出置于高阻抗状态。MAX4265/MAX4266/MAX4267采用节省空间的8引脚µMAX^®封装，MAX4268/MAX4269/MAX4270采用16引脚QSOP封装。

应用

• 基站放大器
• 高频ADC驱动器
• 高频信号处理
• 高速DAC缓冲器
• IF放大器
• RF电信应用
