特性

• 增益-带宽乘积：45MHz
• 转换速率：45V/μs
• 每个放大器的低电源电流：4.3mA
• 输入共模范围包括两个电源轨
• 轨至轨输出摆幅
• 输入失调电压，轨至轨：1350μV (最大值)
• 输入失调电流：440nA (最大值)
• 输入偏置电流：2.2μA (最大值)
• 开环增益：800V/mV (最小值)
• 低输入噪声电压：12nV/√Hz (典型值)
• 低失真：–92dBc (在 100kHz)
• 宽电源范围：2.7V 至 ±15V
• 大的输出驱动电流：35mA (最小值)
• 双通道器件采用 8 引脚 PDIP 封装和 SO 封装

产品详情和应用

LT^®1632 / LT1633 是双通道 / 四通道、轨至轨输入和输出运放，具有一个 45MHz 的增益-带宽乘积和一个 45V/μs 的转换速率。

LT1632 / LT1633 在整个工作范围内拥有卓越的 DC 精度。输入失调电压通常小于 400μV，而在采用一个 10k 负载所提供数值为 800,000 的最小开环增益则实际上消除了所有的增益误差。当采用单 5V 电源时，共模抑制在整个轨至轨输入范围内通常为 83dB，以实现卓越的同相性能。

LT1632 / LT1633 在 2.7V 至 36V 的电源范围内保持了其性能，并规格在 3V、5V 和 ±15V 电源。输入可以被驱动至超出电源电压范围，而不会导致损坏或输出的相位倒置。输出可提供超过 35mA 的负载电流。

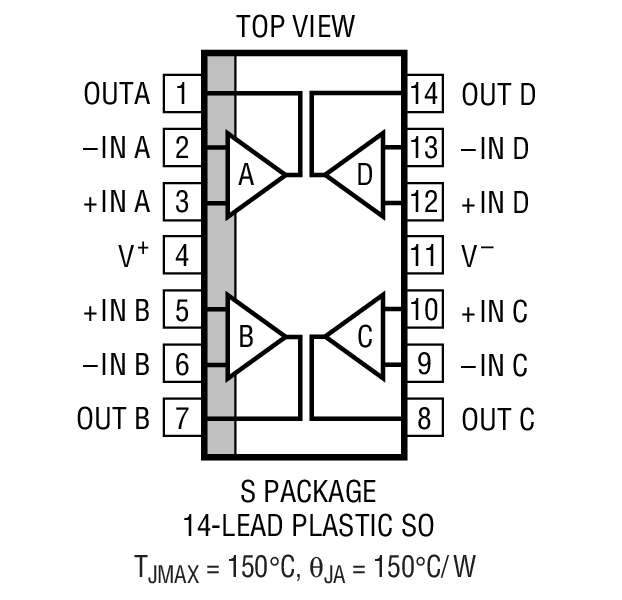

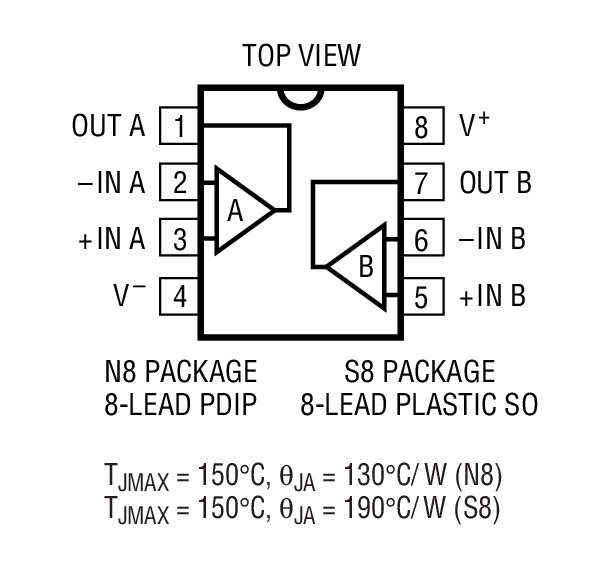

LT1632 可提供具有标准双通道运放引出脚配置的 8 引脚 PDIP 封装和 SO 封装。LT1633具有标准的四通道运放引出脚配置，并可提供 14 引脚塑料 SO 封装。这些器件可用作许多标准运放的插入式替代产品，以改善输入 / 输出范围和性能。

• 有源滤波器
• 轨至轨缓冲放大器
• 驱动 A/D 转换器
• 低电压信号处理
• 电池供电型系统
