特性

• 低成本
• 高速：
  • 200MHz -3dB带宽(MAX4012)
  • 150MHz -3dB带宽(MAX4016/4018/4020)
  • 0.1dB增益平坦度：30MHz
  • 压摆率：600V/µs
• 3.3V/5.0V单电源供电
• 轨到轨输出
• 输入共模范围扩展至V_EE以上
• 低差分增益/相位：0.02%/0.02°
• 低失真（5MHz时）：
  • -78dBc SFDR
  • 总谐波失真：-75dB
• 高输出驱动电流：±120mA
• 400µA关断能力(MAX4018)
• 关断状态下具有高输出阻抗(MAX4018)
• 节省空间的SOT23、SO、µMAX或QSOP封装

产品详情和应用

MAX4012单通道、MAX4016双通道、MAX4018三通道和MAX4020四通道运算放大器是单位增益稳定的器件，兼具高速性能和轨到轨输出。MAX4018具有禁用功能，可将电源电流降至400µA，并将输出置于高阻抗状态。这些器件采用3.3V至10V单电源或±1.65V至±5V双电源供电。共模输入电压范围扩展至负电源轨以上（单电源应用中的地电压）。

这些器件仅需要5.5mA的静态电源电流，同时实现200MHz的-3dB带宽和600V/µs的压摆率。这些器件是需要宽带宽的低功耗/低电压系统（例如视频、通信和仪器仪表）的出色解决方案。此外，当禁用时，它们具有高输出阻抗，因此非常适合用于多路复用应用。

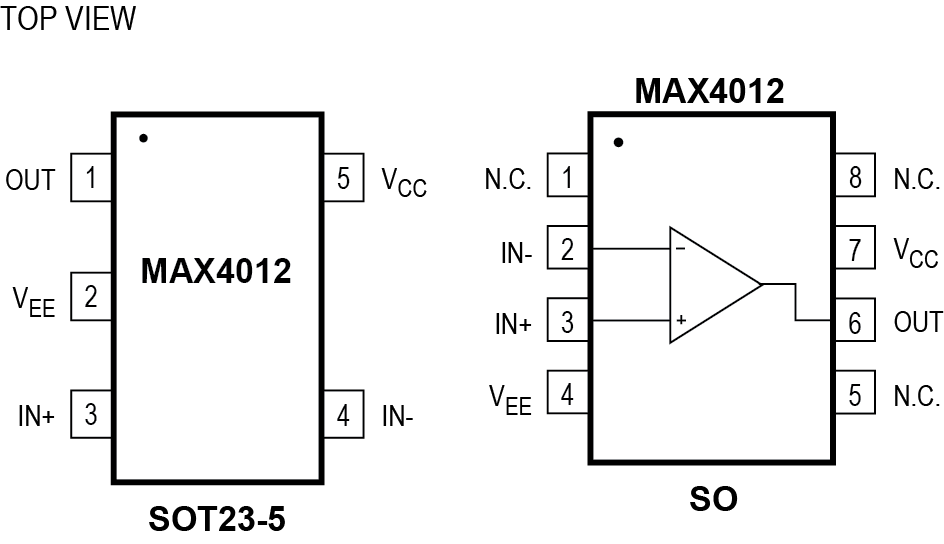

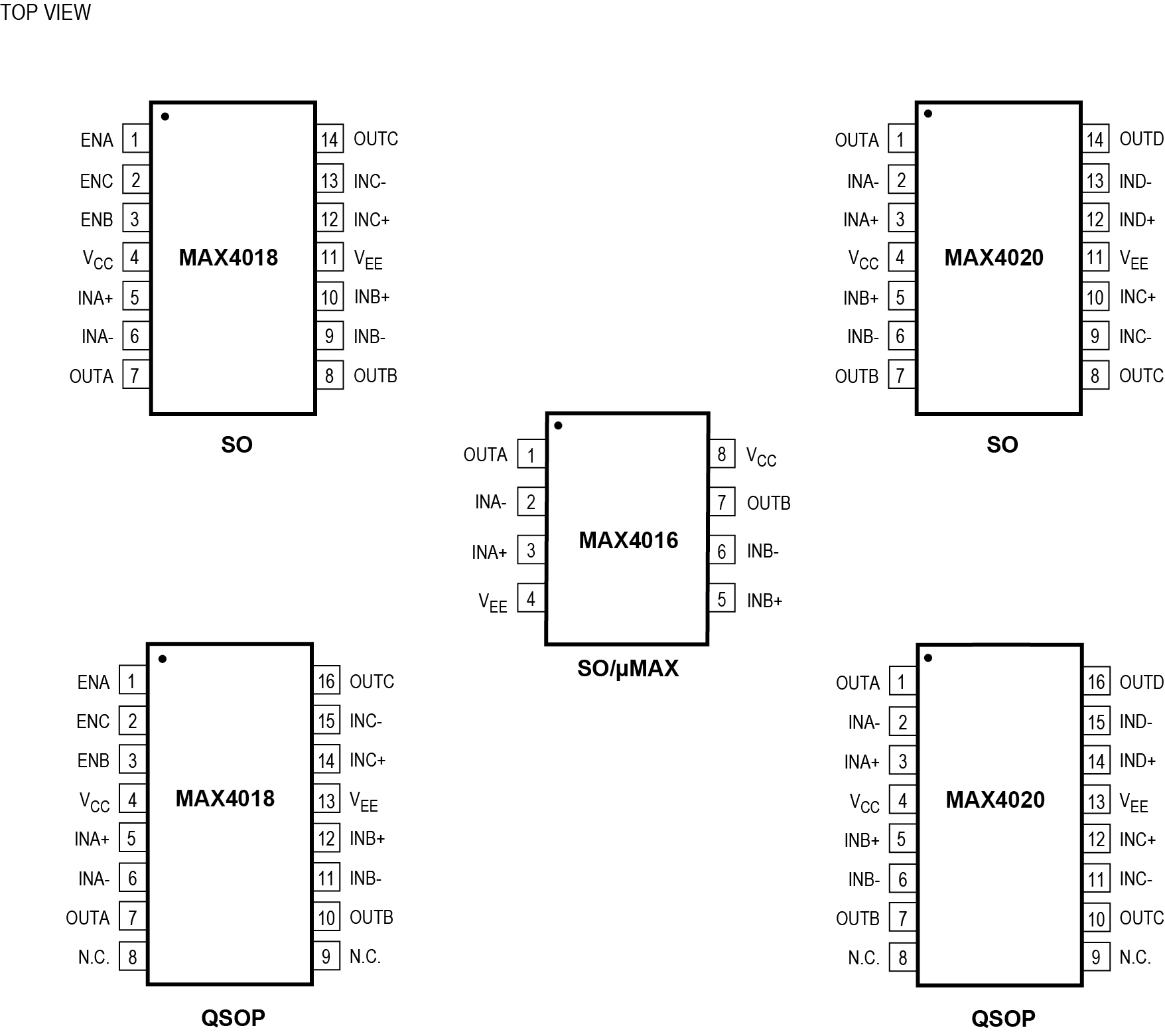

MAX4012采用微型5引脚SOT23封装，而MAX4016采用8引脚 µMAX^®和SO封装。MAX4018/MAX4020采用节省空间的16引脚QSOP以及14引脚SO封装。

应用

• 模数转换器接口
• 电池供电仪表
• CCD成像系统
• 机顶盒
• 视频监视系统

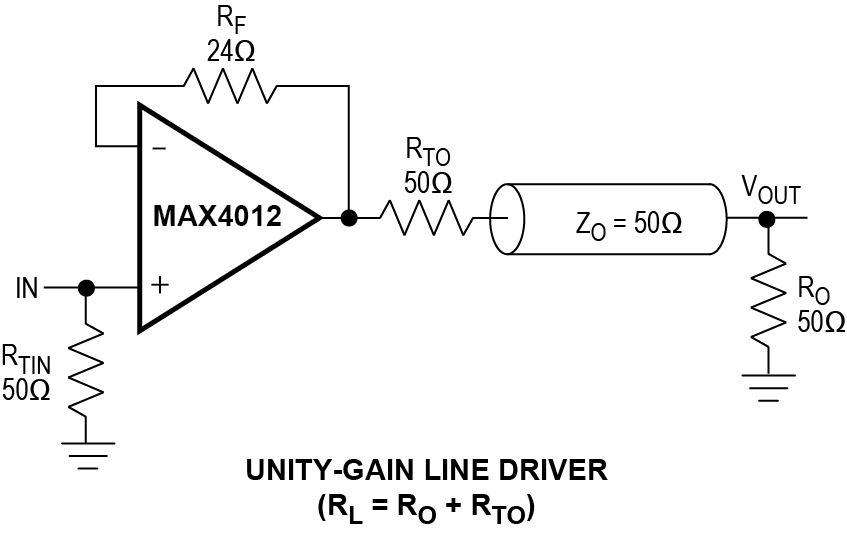

• 视频线驱动器
• 视频路由与切换系统
