特性

• 0.01%建立时间：500 ns（10 V阶跃）
• 0.0025%建立时间：1.5 µs（10 V阶跃）
• 压摆率：75 V/μs
• 总谐波失真(THD)：0.0003%
• 增益带宽：13 MHz（内部补偿）
• 增益带宽：>200 MHz（G = 1000，外部去补偿）
• >1000 pF容性负载驱动能力、10 V/µs压摆率（外部补偿）

• 失调电压：0.5 mV（最大值，AD744B）
• 漂移：10 µV/°C（最大值，AD744B）
• 开环增益：250 V/mV（最小值，AD744B）
• 提供小型塑封DIP、塑封SOIC、密封Cerdip、密封金属帽壳四种封装及裸片形式
• 依据EIA-481A标准提供卷带和卷盘形式的表贴(SOIC)封装



产品详情和应用




AD744是一款快速建立、精密、FET输入单芯片运算放大器。它不仅具有AD711 BiFET系列的出色直流特性，而且提供增强的建立时间、压摆率和带宽性能。AD744还提供自定义补偿选项，以便实现优异的容性负载驱动能力。

AD744的单极点响应特性可提供快速建立时间：0.01%建立时间为500 ns。该特性及高直流精度，使这款器件适合用作12、14或16位DAC/ADC的缓冲放大器。此外，0.0003%的低总谐波失真(THD)和13 MHz的增益带宽积，也使该器件成为许多要求苛刻的音频应用的理想放大器。它也是12/14/16位数据采集系统中有源滤波器的绝佳选择。

AD744实行内部补偿，可作为单位增益反相器或2倍及以上增益的同相放大器稳定工作。作为单位增益跟随器工作时，为实现稳定工作，可以对AD744应用外部补偿。外部补偿还能使AD744以10 V/µs压摆率高度稳定地驱动1000 pF容性负载。

在高增益时，也可以利用外部去补偿将AD744的增益带宽提高到200 MHz以上。因此，它也非常适合用作数字信号处理(DSP)前端中的交流前置放大器。

AD744按性能分为七种等级。AD744J和AD744K的额定温度范围为0°C至+70°C商用温度范围。AD744A、AD744B和AD744C的额定温度范围为-40°C至+85°C工业温度范围。AD744S和AD744T按照MIL-STD-883B Rev. C标准加工，额定温度范围为-55°C至+125°C军用温度范围。

另外还有扩展可靠性、增强筛选型产品，其额定温度范围为商用和工业温度范围。增强筛选方法包括168小时老化测试，以及其它环境和物理测试。

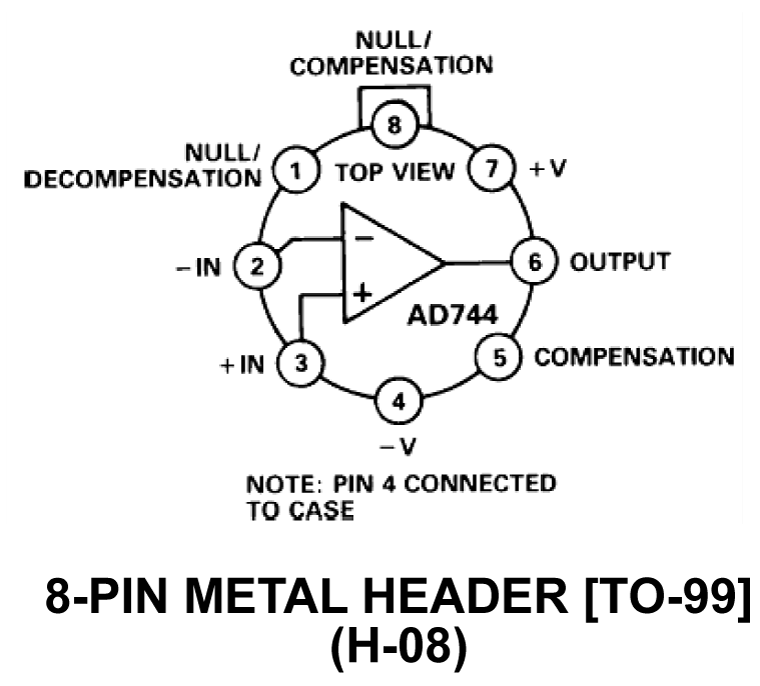

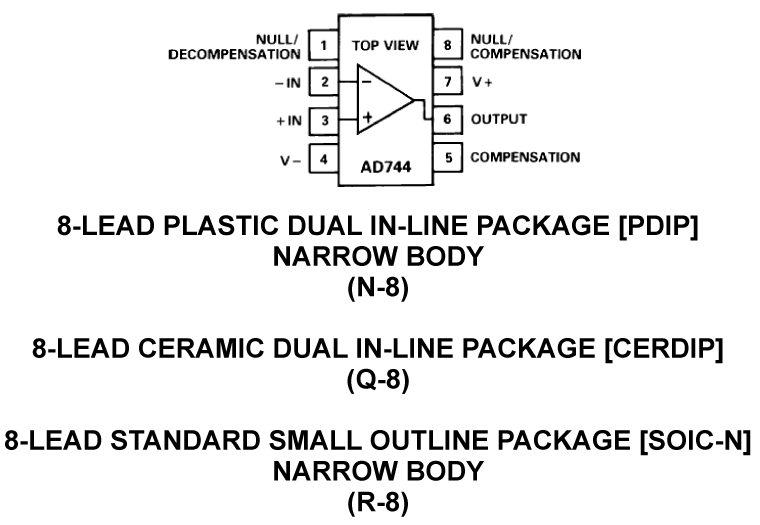

AD744提供8引脚小型塑封DIP、8引脚SOIC、8引脚cerdip和TO-99金属帽壳四种封装。
