特性

• 超低失调电压

  • T_A = 25°C: 25 µV（最大值）
• 出色的失调电压漂移：0.3 μV/°C（最大值）
• 出色的开环增益和增益线性度

  • 12 V/μV（典型值）
• 共模抑制比(CMRR)：130 dB（最小值）
• 电源抑制比(PSRR)：115 dB（最小值）
• 低电源电流：2.0 mA（最大值）
• 符合工业精度标准的运算放大器插口

产品详情和应用

OP177是目前精度性能较高的运算放大器之一。失调电压在室温下的最大值仅为25 μV。OP177的超低VOS结合出色的0.1 μV/°C失调电压漂移最大值，无需进行外部VOS调节，从而可提高整个温度范围内的系统精度。

OP177在整个±10 V输出范围内的开环增益维持在12 V/μV。这款运算放大器的性能极其出色，例如CMRR最小值可达130 dB，PSRR最小值可达120 dB，电源电流最大值可达2 mA。诸多优异的规格参数可确保OP177在高闭环增益应用中的精确性能。

作为低噪声、双极性输入运算放大器，OP177也是斩波稳定放大器的经济替代方案。在提供斩波器级性能的同时，它没有噪声高、低频斩波器尖峰、物理尺寸过大、共模输入电压范围有限和外部储能电容器体积过大等常见问题。

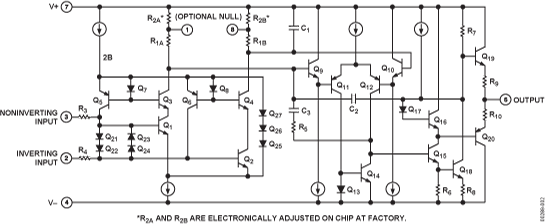

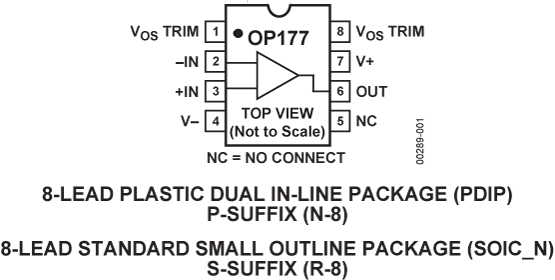

OP177的温度范围为−40°C至+85°C扩展工业温度范围。该产品提供8引脚PDIP封装及节省空间的8引脚SOIC封装。
