特性

• 集成电荷泵
  电源电压范围：3 V至5.5 V
  输出范围：−3.3 V至−1.8 V
  输出电流：50 mA（最大值，−3 V，外部使用）
• 高速放大器
  −3 dB带宽：195 MHz
  压摆率：740 V/μs
  0.1 dB增益平坦度：60 MHz
  0.1%建立时间：20 ns
• 低功耗
  总静态电流：38 mA
  省电特性
• 高输入共模电压范围：
  −1.8 V至+3.8 V（+5 V）
• 电流反馈结构
• 差分增益误差： 0.01%
• 差分相位误差： 0.02°

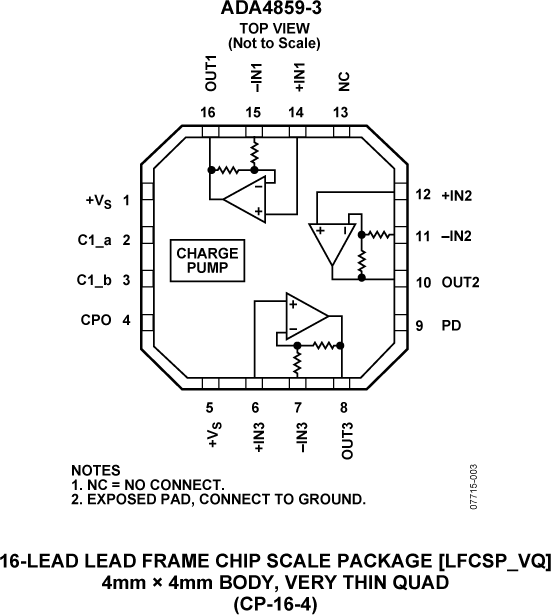

• 提供16引脚LFCSP封装

产品详情和应用

ADA4859-3（三通道）是一款单电源、高速电流反馈型放大器，集成电荷泵，因而无需负电源便可输出负电压或0 V电平，适合视频应用。195 MHz的大信号−3 dB带宽、固定增益2以及740 V/μs的压摆率，使这款放大器非常适合高分辨率专业视频和消费类视频应用。该放大器还具有宽输入共模电压范围；以5 V电源供电时，输入范围为地以下1.8 V至正供电轨以下1.2 V。

这款三通道视频放大器设计采用3.3 V至5 V电源供电，总静态电流仅为38 mA，其中包括电荷泵耗用的电流。它具有省电特性，不用时可将总电源电流降至2 mA，从而进一步降低功耗。即使在省电模式下，也可以使用电荷泵为外部器件供电。−3 V时提供最大50 mA输出电流供外部使用。

ADA4858-3采用16引脚LFCSP封装，设计工作温度范围为−40°C至+105°C工业温度范围。

应用

数据手册，Rev. 0，11/2008
