特性

• 轨到轨输入和输出电压摆幅
• 50nA（最大值）关断模式(MAX4245/MAX4247)
• 每个放大器的静态电流：320µA（典型值）
• +2.5V至+5.5V单电源电压范围
• 2kΩ负载时的开环增益为110dB
• 100kΩ负载时的THD为0.01%
• 单位增益稳定至C_LOAD = 470pF
• 过驱输入无反相
• 采用节省空间的封装

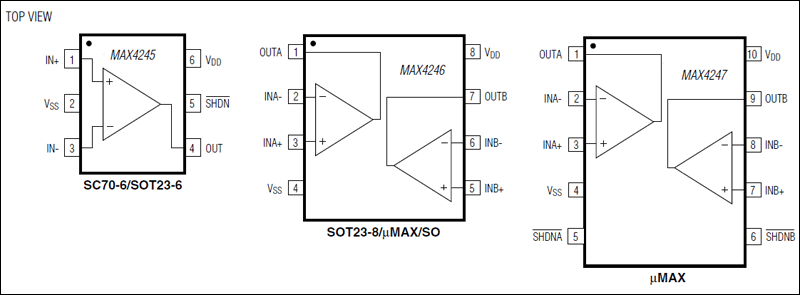

  • 6引脚SC70或6引脚SOT23 (MAX4245)
  • 8引脚SOT23/SO或8引脚µMAX (MAX4246)
  • 10引脚µMAX (MAX4247)

产品详情和应用

MAX4245/MAX4246/MAX4247系列低成本运算放大器提供轨到轨输入和输出，静态电流消耗仅为320µA，采用+2.5V至+5.5V单电源供电。为了进一步省电，MAX4245/MAX4247提供低功耗关断模式，可将电源电流降至50nA，并将放大器的输出置于高阻抗状态。这些器件为单位增益稳定型，增益带宽积为1MHz，可驱动高达470pF的容性负载。

MAX4245/MAX4246/MAX4247系列的额定工作温度范围为-40°C至+125°C，适合在各种恶劣环境中使用。MAX4245单通道放大器采用超小型6引脚SC70和节省空间的6引脚SOT23封装。MAX4246双通道放大器采用8引脚SO、SOT23和µMAX^®封装。MAX4247双通道放大器采用小型10引脚µMAX封装。

应用

• 汽车传感器
• 基站/无线基础设施
• 计算机：台式机、工作站和服务器
• 计算机：主板
• 计算机：笔记本电脑
• 电子点火模块
• GPS解决方案
• 红外接收器
• 仪器和终端
• MP3扩展坞：中端
• 便携式通信
• 可编程逻辑控制器(PLC)
• 传感器信号检测
• 机顶盒
• 单电源零交越检波器
