特性

• 在增益 A_V ≥ 2 (A_V = –1) 的情况下保持稳定
• 200MHz 增益带宽乘积

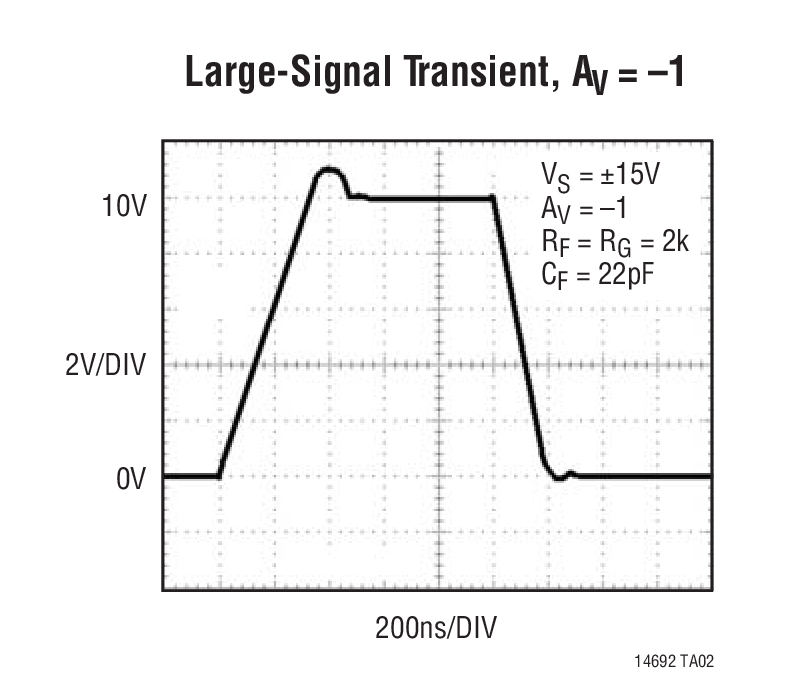

• 30V/μs 转换速率
• 稳定时间：800ns (150μV，10V 阶跃)
• 规格在 ±5V 和 ±15V 电源
• 最大输入失调电压：125μV
• 低失真：–96.5dB (对于 100kHz、10V_P-P)
• 最大输入失调电压漂移：3μV/ºC
• 最大反相输入偏置电流：10nA
• 最小 DC 增益：300V/mV
• 至 2k 负载的最小输出摆幅：±12.8V
• 输入噪声电压：5nV/√Hz
• 输入噪声电流：0.6pA/√Hz
• 总输入噪声专为1kΩ < R_S < 20kΩ 而优化

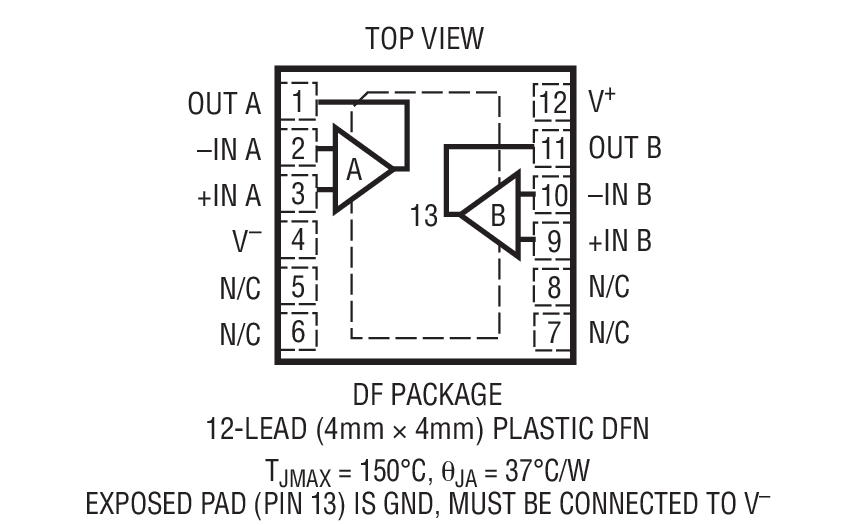

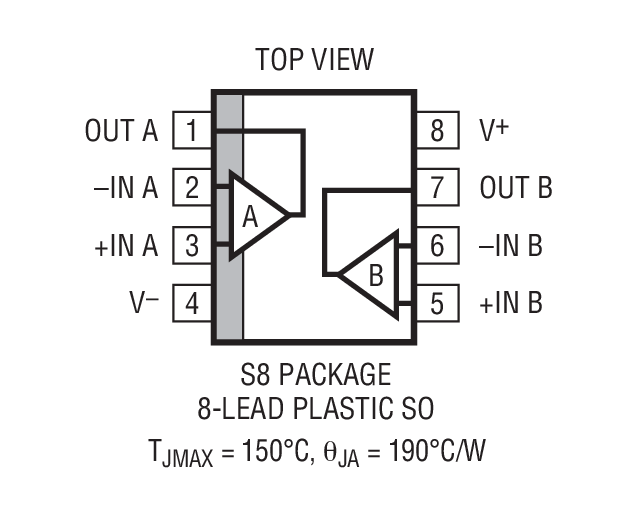

• 采用 8 引脚塑料 SO 封装和 12 引脚 (4mm x 4mm) DFN 封装



产品详情和应用

LT^®1469-2 是一款具有 16 位准确度的双通道、精准、高速运算放大器，为在增益 = 2 或更大的条件下保持稳定进行了去补偿处理。精准度与 AC 性能的组合使 LT1469-2 成为诸如 DAC 电流至电压转换以及 ADC 缓冲器等高准确度应用的最佳选择。输入失调电压和反相输入偏置电流的初始准确度和漂移特性专为负输出应用而设。

200MHz 的增益带宽在所有频率条件下均确保了高开环增益，以降低失真。在 ADC 缓冲器等同相应用中，其低失真和 DC 准确度提供了完整的 16 位 AC 和 DC 性能。相比于其他的精准型运放，LT1469-2 的高转换速率在诸如有源滤波器和仪表放大器等应用中改善了大信号性能。

LT1469-2 规格在 ±5V 和 ±15V 的电源电压以及 –40ºC 至 85ºC 的工作温度范围。该器件采用 8 引脚 SOIC 封装和节省空间的 4mm x 4mm 无引线封装。如需一款具有相同 DC 性能的单位增益稳定型运放，请查阅 LT1469 的产品手册。

• 精准型仪表
• 高准确度数据采集系统

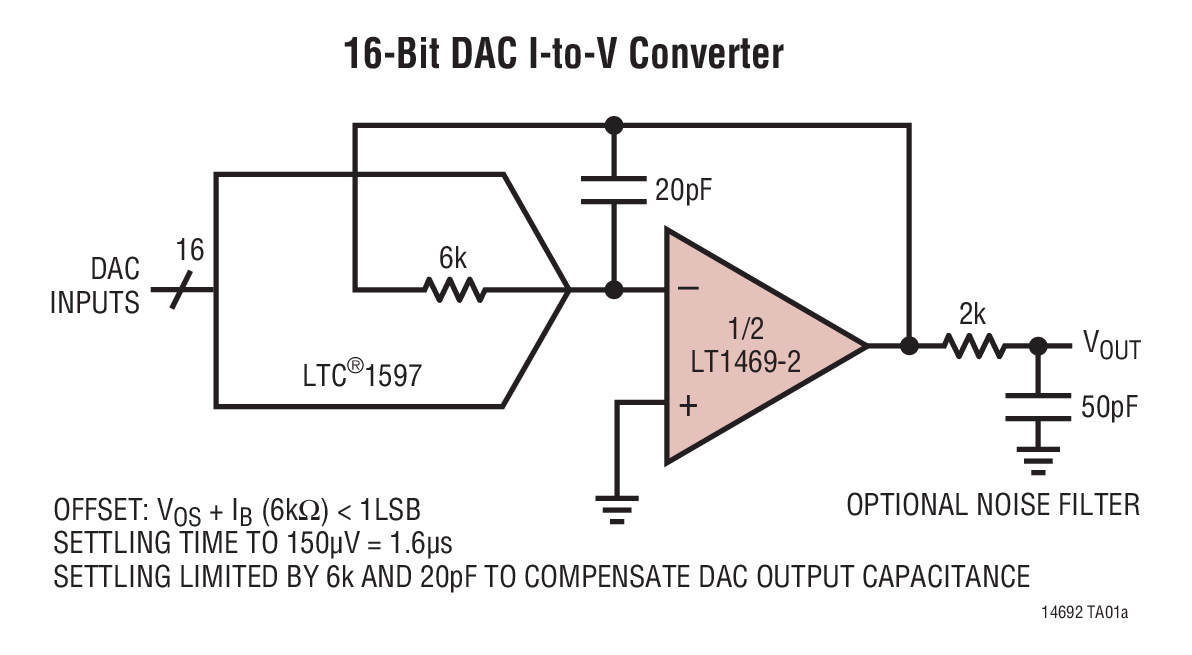

• 16 位 DAC 电流至电压转换器
• ADC 缓冲器
• 低失真有源滤波器
• 光电二极管放大器
