特性

• 低输入电压噪声密度：4.2nV/@ 30KHz
• 低输入电流噪声密度：0.5fA/
• 低输入偏置电流：0.3pA (典型值)
• 低失真：0.00035%或-109dB THD+N (1kΩ负载)
• 采用+2.7V至+5.5V单电压工作
• 输入共模电压范围包括地
• 1kΩ负载时满摆幅输出
• 宽带宽：MAX 40079/MAX40077/MAX40078 (10MHz)；MAX40087/MAX40089 (42MHz)
• 优异的直流特性：V_OS ≤ 30µV
• 单通道6焊球WLP封装为1.31mm x 0.73mm，0.35mm焊球间距
• 双通道8焊球WLP封装为0.96mm x 1.66mm，0.35mm焊球间距
• 采用节省空间的6-WLP、6-SOT、8-WLP和ΩMAX封装。

产品详情和应用

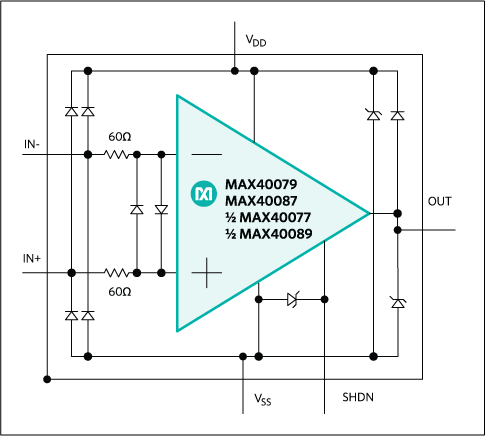

MAX40079/MAX40087/MAX40077/MAX40089/MAX40078为宽带、低噪声、低输入偏置电流运算放大器，提供满摆幅输出，采用2.7V至5.5V单电源工作。这些低噪声放大器每个放大器的静态耗流为2.2mA。该家族放大器具有超低失真(0.0002% THD+N)，以及低输入电压噪声密度(4.2nV/√Hz)和低输入电流噪声密度(0.5fA/√Hz)。0.3pA (典型值)低输入偏置电流与低噪声(4.5nV/√Hz)相结合，再加上宽带宽，为互阻(TIA)和成像应用提供优异的性能。

这些放大器具有满摆幅输出，其输入共模电压范围包括地。MAX40079/MAX40077/MAX40078分别为单/双/四通道，单位增益稳定，带宽为10MHz。MAX40087/MAX40089分别为单/双通道，增益≥5时稳定，带宽为42MHz。器件工作在-40°C至+125°C温度范围。

单通道运放采用6焊球晶圆级封装(WLP)和6引脚SOT23封装，双通道运放采用8焊球WLP封装和µMAX-8封装，四通道运放采用14-TSSOP封装。

应用

• ADC缓冲器
• DAC输出放大器
• 数字测量
• 低噪声麦克风/前置放大器
• 医疗仪表
• pH探头和参考电极
• 应变仪/传感器放大器
• 互阻放大器
