特性

• 100MHz 带宽
• 1000V/μs 转换速率
• 低成本
• 30mA 输出驱动电流
• 0.04% 差分增益
• 0.1° 差分相位
• 高输入阻抗：25MΩ，3pF
• 宽电源范围：±2V 至 ±15V
• 低电源电流：每放大器为 6mA
• 输入共模至电源的 1.5V 之内
• 输出摆幅在电源的 0.8V 之内

产品详情和应用

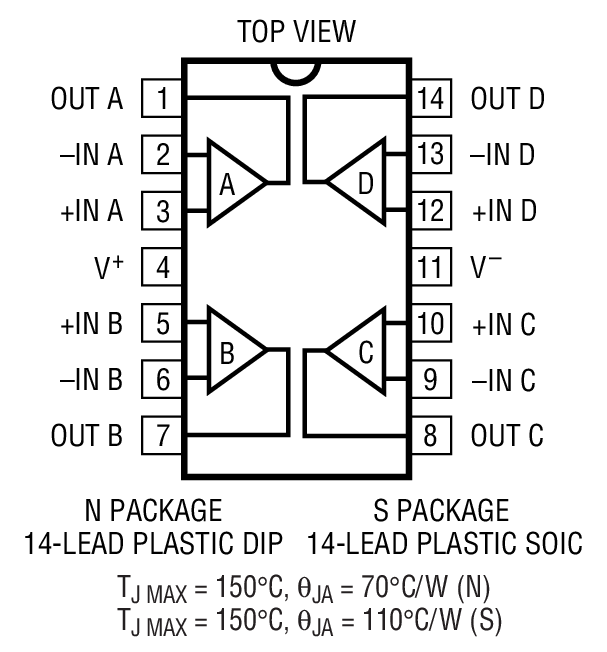

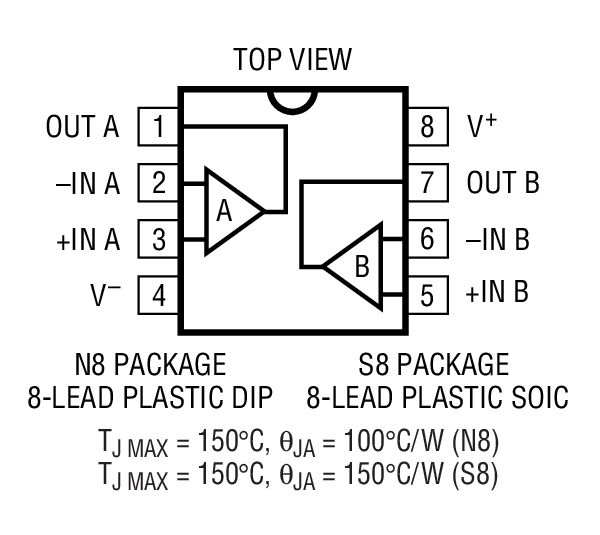

LT^®1229 / LT1230 是双通道和四通道 100MHz 电流反馈放大器，专为在小型封装中实现性能较大化而设计。这两款器件采用业界标准的引出脚配置，双通道器件可提供 8 引脚 miniDIP 封装和 8 引脚 SO 封装，而四通道器件则采用 14 引脚 DIP 封装和 14 引脚 SO 封装。这些放大器专为依靠 4V (±2V) 至 30V (±15V) 的几乎任何可用电源电压工作而设计。

这两款电流反馈放大器具有非常高的输入阻抗，并可构建卓越的缓冲放大器。它们可在几乎所有的闭环电压增益条件下保持其宽带宽。这些放大器的输出驱动电流超过 30mA，并专为驱动电缆等低阻抗负载而优化，在高频下拥有超卓的线性。

LT1229 / LT1230运用凌力尔特 (现隶属 ADI) 的专有互补双极型工艺制造。如果需要与这两款器件相似的单通道放大器，请参阅 LT1227 的相关信息；如果需要更好的 DC 准确度，则可参见 LT1223 的相关信息

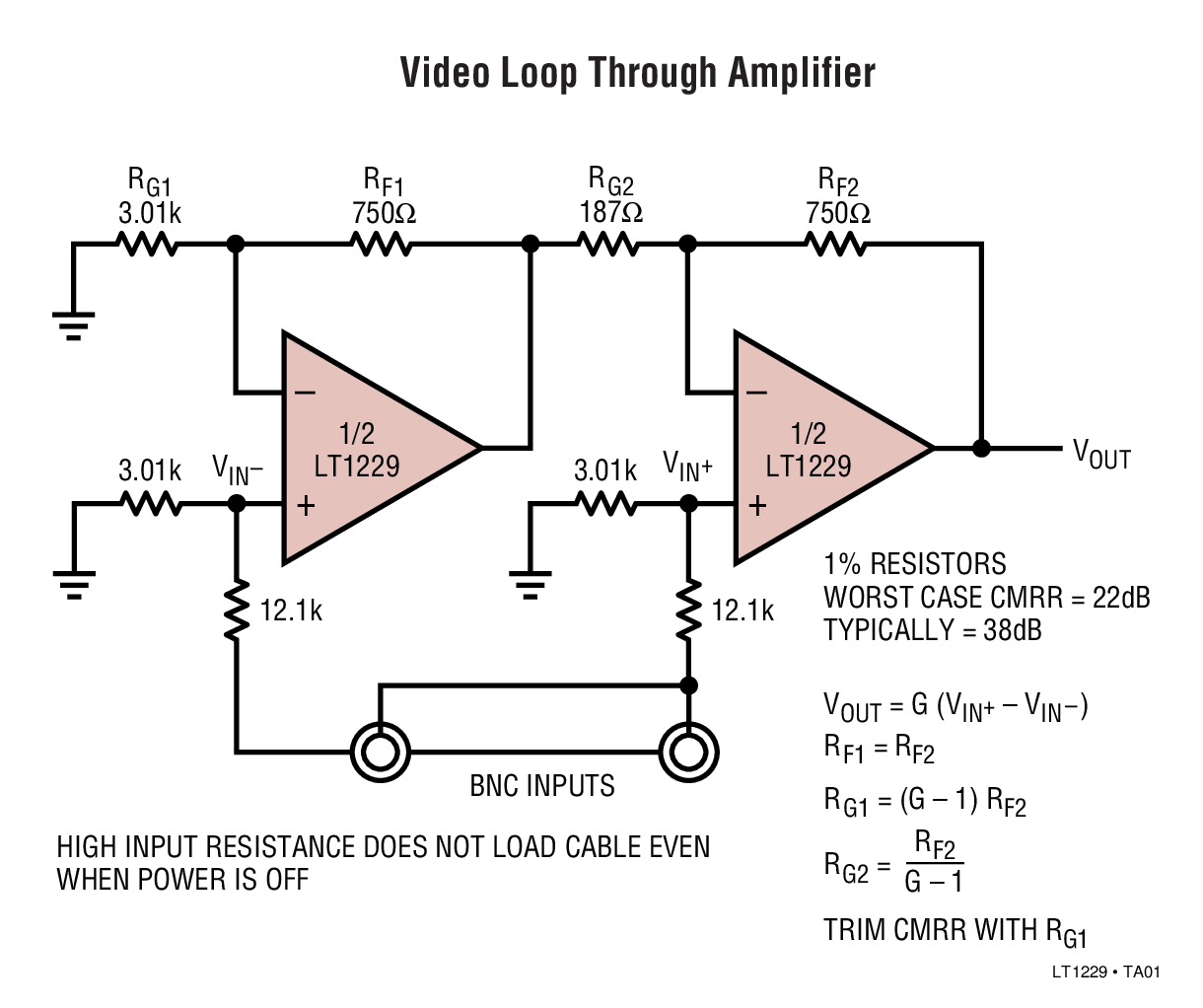

• 视频仪表放大器
• 电缆驱动器
• RGB 放大器
• 测试设备放大器
