特性

• 还提供单路产品AD8041和四路产品AD8044
• 额定电源电压：+3 V、+5 V和±5 V
• 输出摆幅扩展至任一供电轨30 mV范围以内
• 输入电压范围扩展至地电压以下200 mV
• 高速及快速建立(5 V)：
  –3 dB带宽：160 MHz (G = +1)
  压摆率：200 V/µs
  0.1%建立时间：39 ns
• 从供电轨驱动50 mA 0.5 V
• 输入超过电源电压0.5 V不会反相
• 低功耗：每个放大器5.2 mA
• 良好的视频特性
  (R_L = 150Ω, G = +2)
  0.1 dB增益平坦度： 14 MHz
  差分增益误差：0.02%
  差分相位误差：0.04°
• 低失真
  64 dBc(最差谐波，10 MHz)

产品详情和应用

AD8042是一款低功耗、高速电压反馈型放大器，采用+3 V、+5 V或± 5 V电源供电。它具有单电源供电能力，输入电压范围从负供电轨以下200 mV至正供电轨1 V范围以内。

输出电压摆幅可以扩展至各供电轨30 mV以内，以提供较大的输出动态范围。此外，其0.1 dB增益平坦度带宽为14 MHz，采用5 V单电源时的差分增益和相位误差分别为0.04%和0.06°。因此AD8042适合专业视频电子设备应用，如相机、视频切换器或任何高速便携式设备。低失真和快速建立特性则使它成为单电源、高速模数转换器(ADC)的理想缓冲器件。

AD8042的电源电流较低，最大仅12 mA，并且可以采用3.3 V单电源供电。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

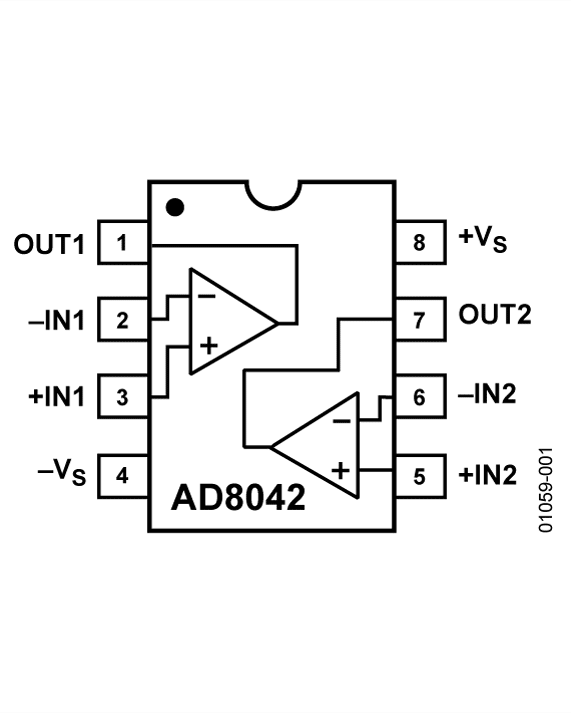

AD8042采用5 V单电源时，具有160 MHz的宽带宽和200 V/µs的压摆率，因此可用于需要+3.3 V至+12 V单电源和最高±6 V双电源的许多通用型高速应用。它提供8引脚PDIP和SOIC_N两种封装。
