特性

• 250mA 最小输出驱动电流
• 60MHz 带宽，A_V = 2，R_L = 100Ω
• 900V/μs 转换速率，A_V = 2，R_L = 50Ω
• 0.02% 差分增益，A_V = 2，R_L = 30Ω
• 0.17°差分相位，A_V = 2，R_L = 30Ω
• 高输入阻抗，10MΩ
• 宽电源范围，±5V 至 ±15V

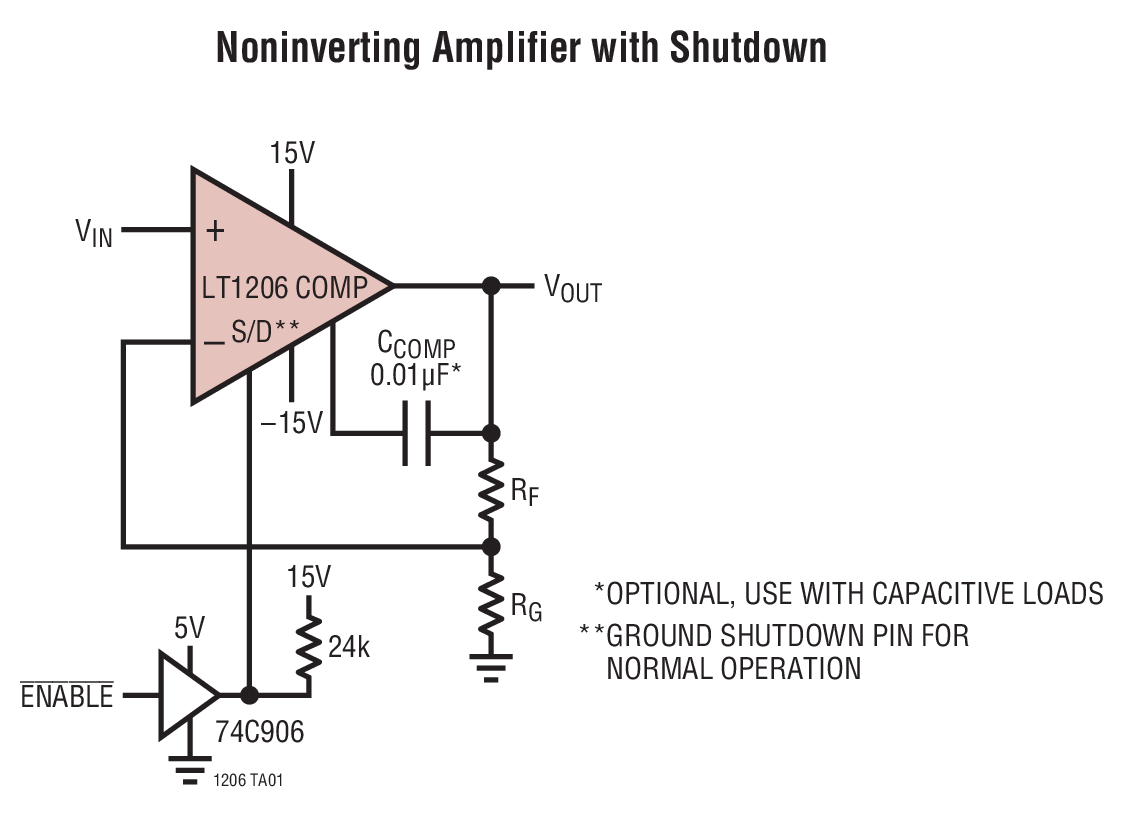

• 停机模式：I_S < 200μA
• 可调电源电流

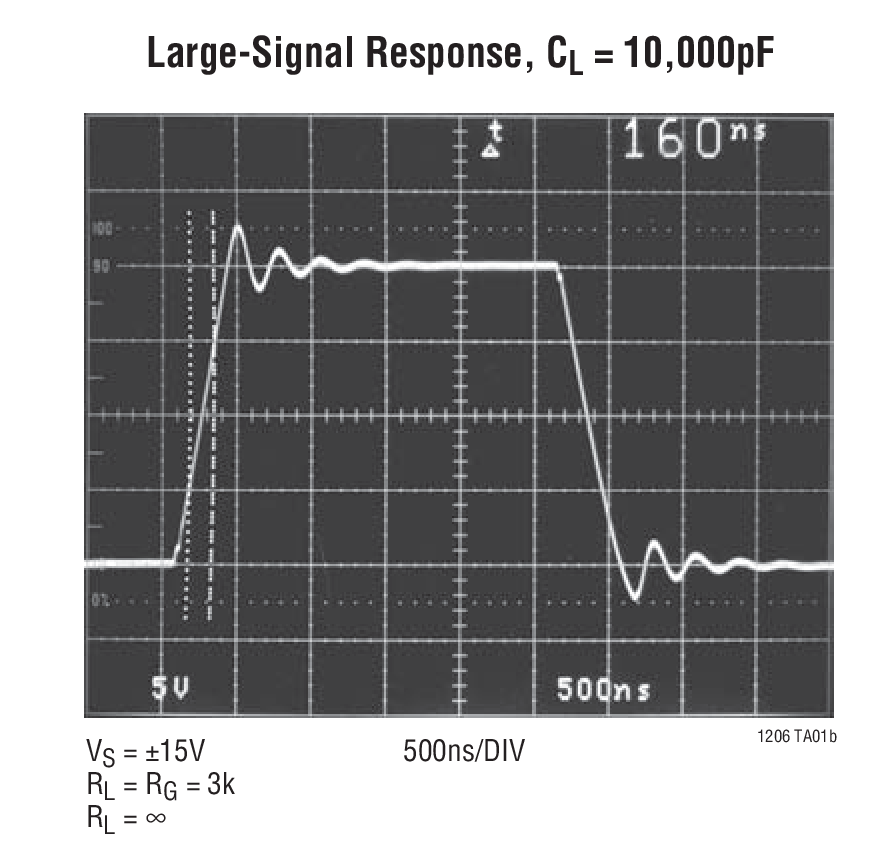

• 可在采用C_L = 10,000pF 时保持稳定

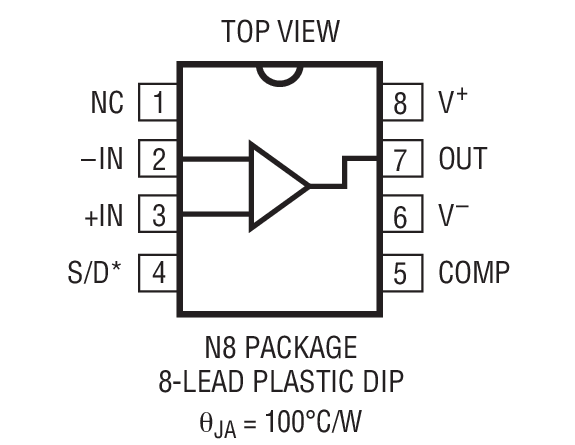

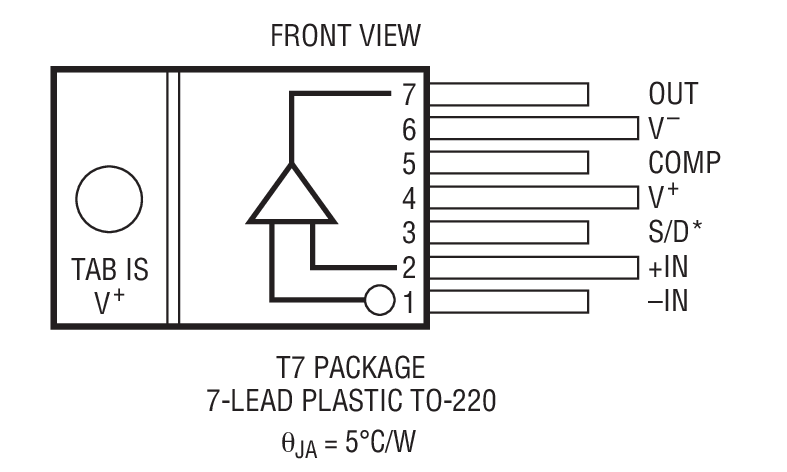

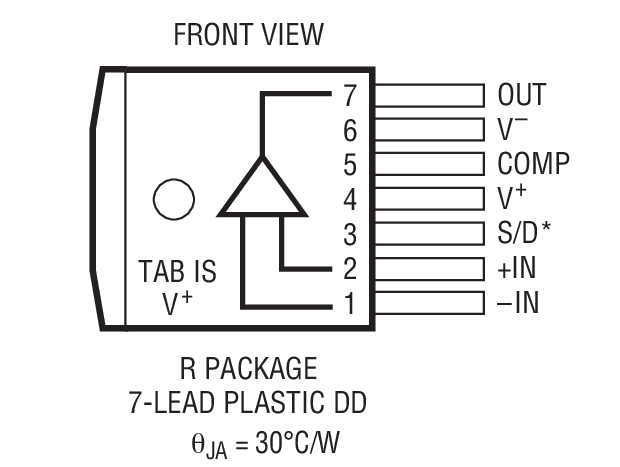

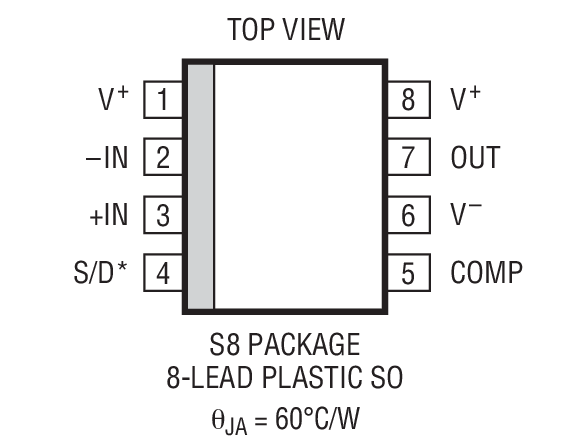

• 提供 8 引脚PDIP 和 SO 封装，以及7 引脚 DD 和 TO-220 封装

产品详情和应用

LT^®1206是一款电流反馈放大器，具有高输出电流驱动能力和卓越的视频特性。LT1206 可在采用大的容性负载时保持稳定，并能轻松提供容性负载所需要的大电流。停机功能可将器件切换至一种高阻抗的低电流模式，从而降低了器件处于未使用状态时的功耗。对于较低带宽应用，可利用单个外部电阻器来减小电源电流。低差分增益和相位、宽带宽、以及 250mA的最小输出驱动电流使得 LT1206 非常适合于驱动视频系统中的多根电缆。

LT1206 运用凌力尔特公司专有的互补双极型工艺制造。

• 视频放大器
• 电缆驱动器
• RGB 放大器
• 测试设备放大器
• 缓冲器
