特性

• 低功耗放大器提供低噪声和低失真特性，非常适用于xDSL调制解调器接收器
• 宽电源电压范围：+5 V、±2.5 V至±12 V
• 低功耗
  每个放大器4.0 mA
• 电压反馈
  易于使用
  总噪声较低(与电流反馈型放大器相比，输入电流噪声微不足道)
• 低噪声、低失真
  电压噪声：2.5 nV/√Hz (100 kHz)
  电流噪声：1.2 pA/√Hz
  MTPR <-66 dBc (G = +7)
  SFDR = 110 dB (200 kHz)
• 高速
  –3 dB带宽：130 MHz (G = +1)，
  0.1%建立时间：68 ns
  压摆率：50 V/µs
• 高输出摆幅： ± 10.1 V(± 12 V电源)
• 低失调电压：1.5 mV(典型值)

产品详情和应用

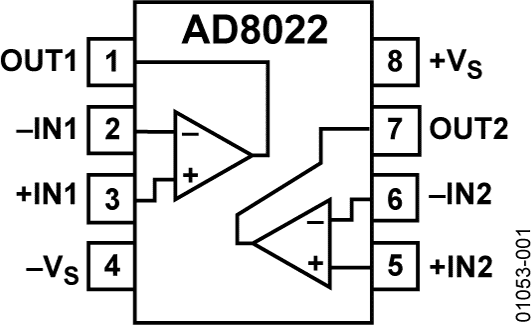

AD8022内置两个低噪声、高速、电压反馈型放大器，每个放大器的静态电流仅4.0 mA，而且电压噪声仅为2.5 nV/√Hz。这两个放大器提供宽带宽、低失真性能，当驱动容性负载时具有稳定的高输出电流。AD8022采用ADI公司的高电压XFCB双极性工艺制造，可以在较宽的电源电压范围内工作。它提供8引脚MSOP和8引脚SOIC两种封装。AD8022具有快速过压恢复和宽带宽特性，非常适合用作ADSL、VDSL或专有xDSL收发器设计中的接收通道前端。

在xDSL线路接口电路中，AD8022的运算放大器可以配置为线路变压器中的差分接收器，或配置为独立的有源滤波器。
