特性

• 4个电流反馈型高电流放大器
• 理想的ADSL/ADSL2+双通道中央局(CO)线路驱动器
• 低功耗工作
  • 电源电压：±5 V (+10 V)至±12 V (+24 V)
  • 静态电源电压：每个放大器小于3 mA（全功率ADSL/ADSL2+ CO应用，20.4 dBm线路功率，5.5CF）
  • 三种有功功耗模式及一种关断模式
• 高输出电压和电流驱动
  • 峰值输出驱动电流：500 mA
  • 42.6 V峰峰值差分输出电压
• 低失真
  • −93 dBc（1 MHz，二次谐波）
  • −103 dBc（1 MHz，三次谐波）
• 高速：差分压摆率：515 V/μs
• AD8392AACP的其它功能
  • 片内、共模电压产生

产品详情和应用

AD8392A内置四个高输出电流、低功耗运算放大器，特别适合ADSL和ADSL2+等数字用户线路系统中的中央局(CO)驱动器接口应用。该驱动器可以为线路提供20.4 dBm功率，同时能补偿由混合插入和后部端接电阻引起的损耗。

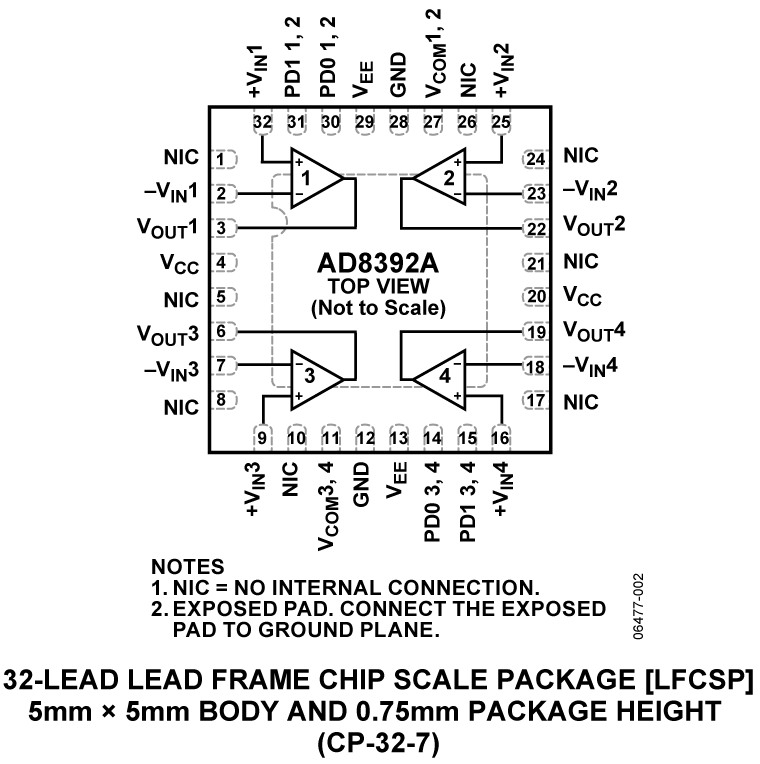

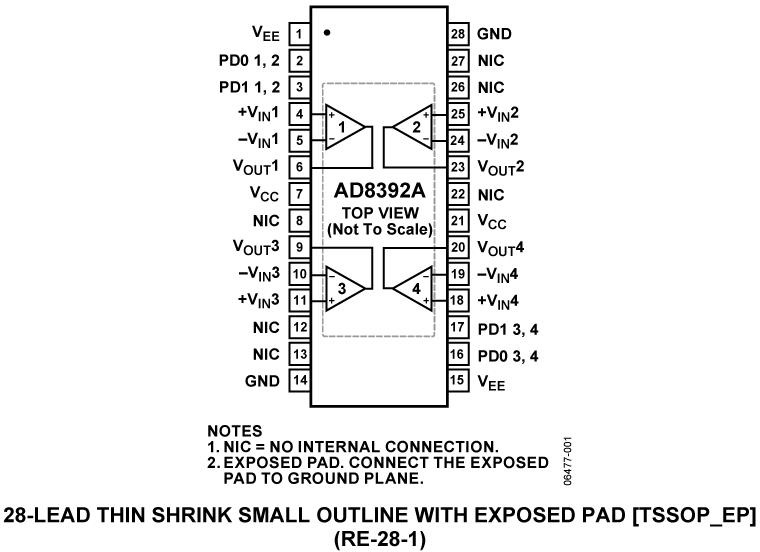

AD8392A提供两种散热增强型封装：28引脚TSSOP_EP (AD8392AARE)和5 mm × 5 mm、32引脚LFCSP (AD8392AACP)。通过两路数字输入（PD0和PD1）可以选择四种偏置模式。

此外，AD8392AACP提供VCOM引脚，用于产生片内共模电压。

低功耗、高输出电流、高输出电压摆幅以及稳定可靠的散热封装，使得AD8392A能够用作ADSL和其它xDSL系统中的CO线路驱动器。

应用

• ADSL/ADSL2+ CO线路驱动器
• XDSL线路驱动器
