特性

• 低输入失调电压：
  ≤0.2 mV（典型值）
• 高输出驱动电流：30 mA
• 宽工作电压范围：±5 V至±50 V
• 高压摆率：20 V/μs（典型值）
• 高增益带宽积：3.5 MHz（典型值）
• 结温高于145°C时可进行热调节
• 环境温度范围：-40° C至+85° C
• 低输入偏置电流：≤ 15 nA（典型值）

产品详情和应用

ADA4700-1是一款高压、精密、单通道运算放大器，具有宽工作电压范围（±5 V至±50 V）和相对较高的输出驱动电流。其先进的设计结合低功耗（±50 V电源时为170 mW）、高带宽(3.5 MHz)、单位增益稳定的高压摆率以及自由相位反转等性能。此外还具有接近轨到轨的输出摆幅能力，使设计人员可实现最大的信噪比(SNR)。

ADA4700-1针对同时需要交流和直流精密性能的应用而设计，适合各类应用，包括高压测试设备和仪器、高压调节器和功率放大器、电源控制和保护，同时可用作具有宽输出范围传感器的放大器或缓冲器。它极为适合高强度LED测试应用，具有高度精确的电压和电流反馈以及前置驱动器，针对待测LED串可提供精确的电压和/或电流源激励。

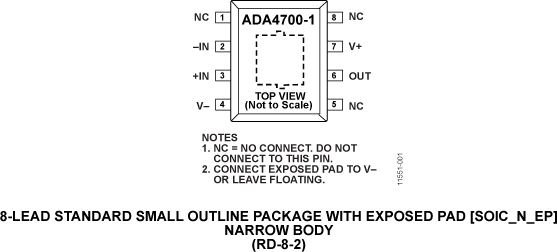

ADA4700-1的额定温度范围为−40°C至+85°C工业温度范围，具有超过145°C结温下热调节和集成限流功能。ADA4700-1提供散热增强型8引脚SOIC封装，带裸露焊盘。

应用

• 自动和台式测试设备
• 高压调节器和功率放大器
• 数据采集和信号调理
• 压电驱动器和前置驱动器
• 通用电流检测
