特性

• 可在输入高于 V⁺ 的情况下运作
• 轨至轨输入和输出
• 低功率：每个放大器的电流消耗为 230μA (最大值)
• 增益带宽乘积：1.2MHz
• 转换速率：0.4V/μs
• 高输出电流：25mA (最小值)
• 针对 3V、5V 和 ±15V 电源
• 反向电池保护至 18V
• 无电源排序问题
• 高电压增益：1500V/mV
• 单电源输入范围：-0.4V 至 44V
• 高 CMRR：98dB
• 无倒相
• 采用 14 引脚 SO、8 引脚 MSOP 和 DFN 封装

产品详情和应用

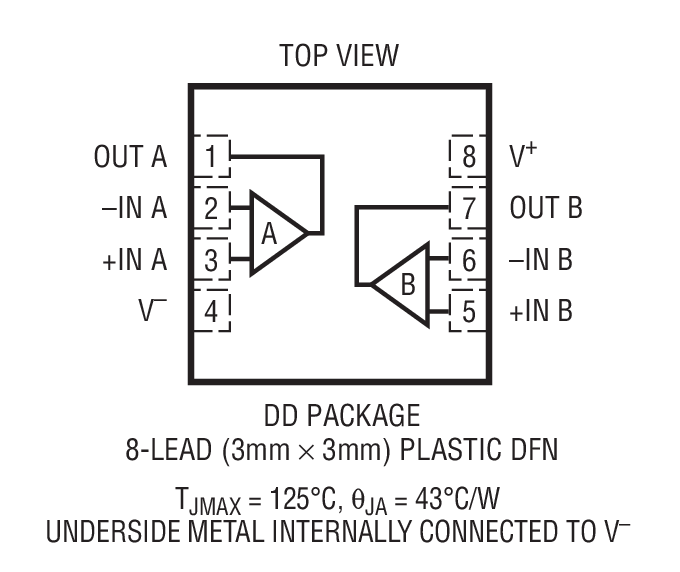

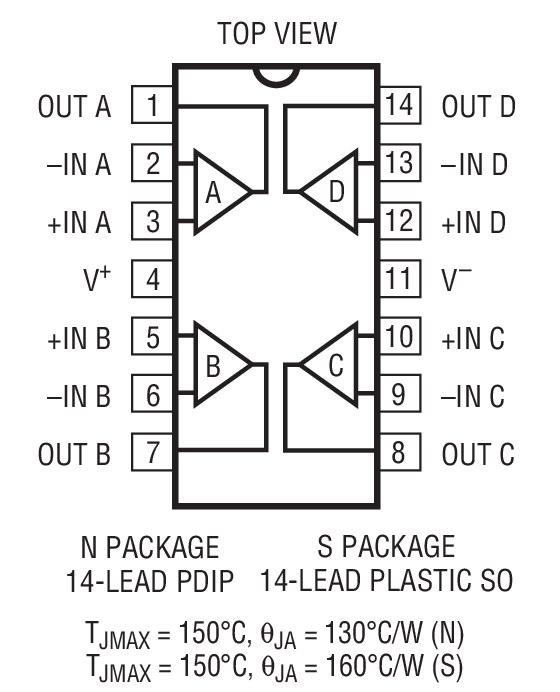

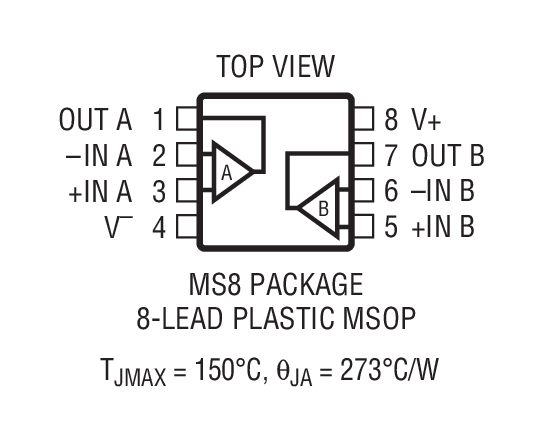

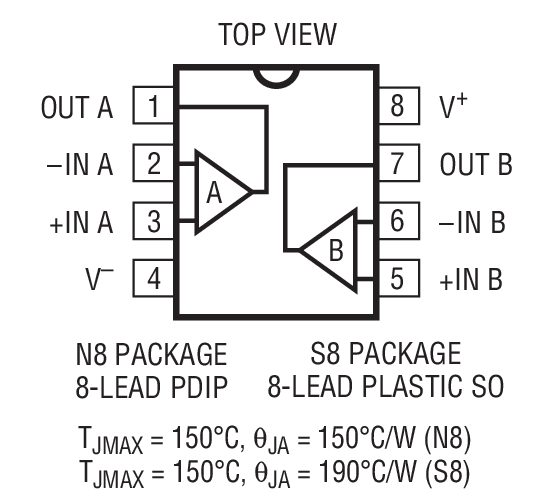

LT^®1638 是一款低功率双路轨至轨输入和输出运算放大器，采用标准 8 引脚 PDIP 和 SO 封装以及 8 引脚 MSOP 封装。LT1639 是一款低功率四路轨至轨输入和输出运算放大器，采用标准 14 引脚 PDIP 和表面贴装型封装。对于空间受限的应用，LT1638 可采用 3mm x 3mm x 0.8mm 双侧微细间距无引线封装 (DFN)。

LT1638 / LT1639 运放可采用所有总电压为 2.5V 至44V 的单工作电源或分离型工作电源，每个放大器仅吸收 170μA 的静态电流。这些放大器具有反向电池保护功能，而且在反向电源高达 18V 的情况下不吸收电流。

LT1638 / LT1639 的输入范围包括正负电源，该器件独一无二的特点是它能够在超过限额的条件下 (即：其两个输入中的一个或全部两个高于 V⁺) 运作。输入可处理 44V (差分和共模)，这与电源电压无关。输入级包括倒相保护电路，以防止在输入低于负电源电压的情况下发生误输出。输入引线中包括保护电阻器，因此当输入被强制低于负电源电压时电流不会变得过大。LT1638 / LT1639 能够驱动高达 25mA 的负载，并仍然保持了轨至轨能力。这些运放具单位增益稳定性，并在采用了可选的输出补偿时驱动高达 1000pF 的全容性负载。

• 电池或太阳能供电型系统
  • 便携式仪表
  • 传感器调理 /li>
• 电源电流检测
• 电池监视
• 微功率有源滤波器
• 4mA 至 20mA 发送器
