特性

• 450V/μs 转换速率
• 100MHz 增益带宽乘积
• 宽电源范围：2.7V 至 12.6V
• 轨至轨输出摆幅
• 输入共模范围包括地电位
• 高输出驱动电流：50mA
• 通道隔离度：90dB (在 10MHz)
• 技术规格针对 3V、5V 和 ±5V 电源拟订
• 输入失调电压：1mV
• 低功耗：每个放大器为 20mW (采用单 5V 电源)
• 工作温度范围：-40ºC 至 125ºC
• 扁平 (高度仅 1mm) SOT-23 (ThinSOT^™) 封装

产品详情和应用

LT^®6205 / LT6206 / LT6207 是低成本、单路 / 双路 / 四路电压反馈放大器，具有 100MHz 增益带宽乘积、450V/μs 转换速率和 50mA 输出电流。这些放大器具有一个包括地电位的输入范围和一个在任一电源轨的 60mV 之内摆动的输出，因而使它们非常适合于单电源操作。

这些放大器的性能在 2.7V 至 12.6V 的电源范围内得以保持，并针对 3V、5V 和 ±5V 电源拟订了技术规格。输入可以被驱动至电源范围之外，而不会导致输出受损或倒相。通道之间的隔离度很高，在 10MHz 频率条件下超过 90dB。

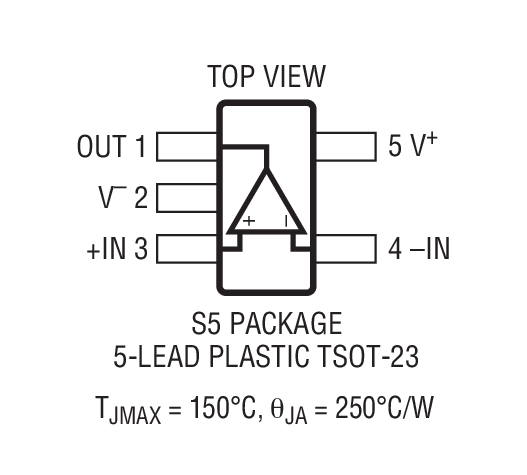

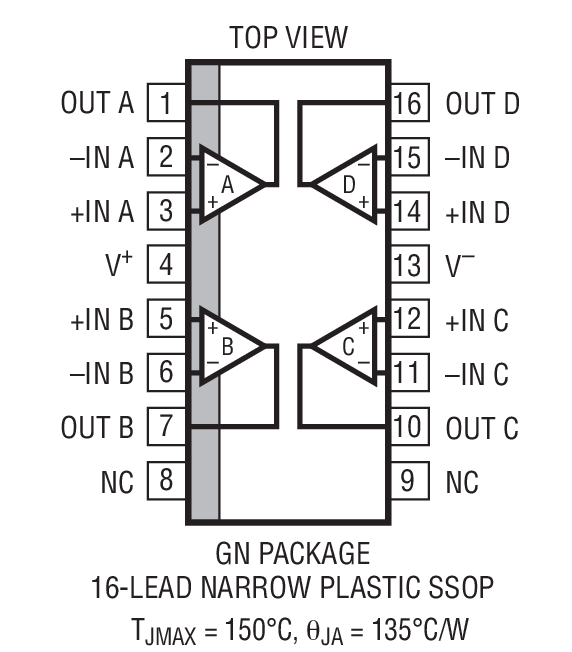

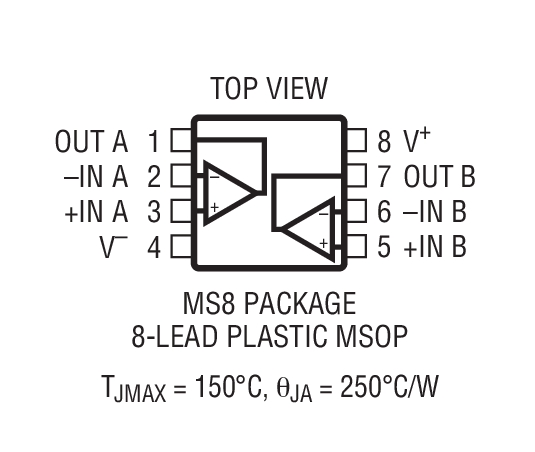

LT6205 采用 5 引脚 SOT-23 封装，LT6206 采用具标准运算放大器引出脚配置的 8 引脚 MSOP 封装。对于紧凑型布局，可以采用 16 引脚 SSOP 封装的四通道器件 LT6207。这些器件具有商业、工业和汽车应用温度范围规格。

• 视频线路驱动器
• 汽车显示器
• RGB 放大器

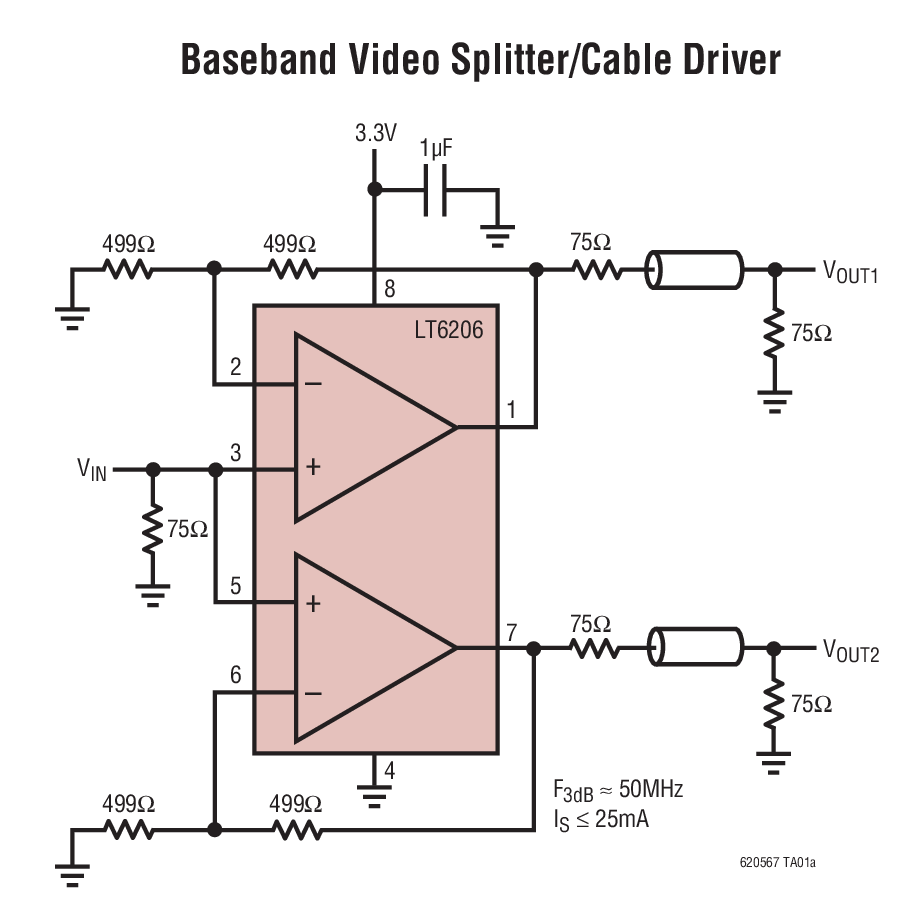

• 同轴电缆驱动器
• 低电压高速信号处理
