特性

• 低噪声电压：1.9nV/√Hz (100kHz)
• 低供电电流：每放大器 3mA (最大值)
• 增益带宽乘积：100MHz
• 两个 LT6203 于纤巧的 DFN 封装内
• 低失真：在 1MHz 条件下为 -80dB
• 低失调电压：500µV (最大值)
• 宽电源电压范围：2.5V 至 12.6V
• 输入共模范围包括正负电源电压
• 轨至轨输出摆动
• 共模抑制比：90dB (典型值)
• 整体增益稳定
• 低噪声电流：1.1pA/√Hz
• 输出电流：30mA (最小值)
• 工作温度范围：-40ºC 至 85ºC
• 扁平 (1mm) SOT-23 (ThinSOT^™) 封装

产品详情和应用

LT^®6202 / LT6203 / LT6204 是低噪声、轨至轨输入和输出、整体增益稳定的单 / 双 / 四运算放大器，它们具有 1.9nV/√Hz 的噪声电压，每个放大器仅吸收 2.5mA 的供电电流。这些放大器把非常低噪声和供电电流与 100MHz 的增益带宽乘积、25V/us 的转换速率结合在一起，并针对低电源电压信号调节系统进行了优化。

这些放大器能在 2.5V 至 12.6V 的电源电压条件下维持自身的性能，并针对 3V、5V 和 ±5V 电源拟订了技术规格。在 1MHz 条件下，谐波失真低于 -80dBc，使得这些放大器成为低功率数据采集系统的恰当之选。

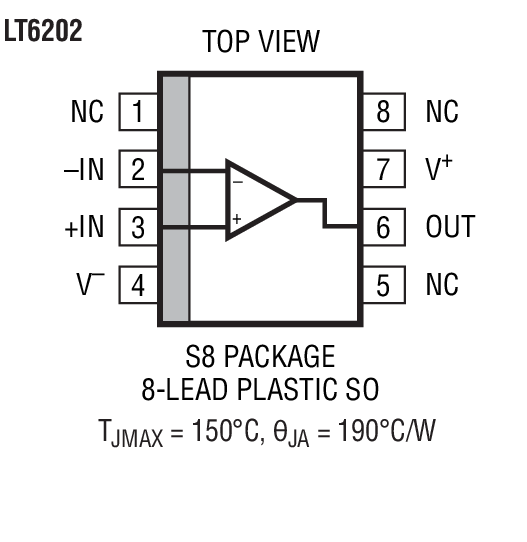

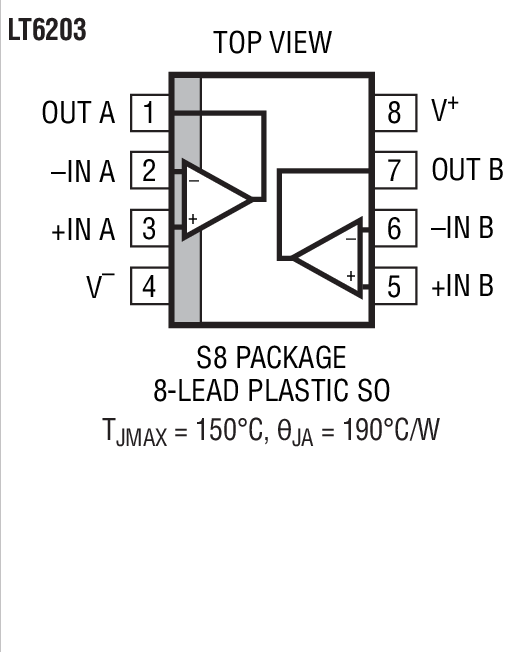

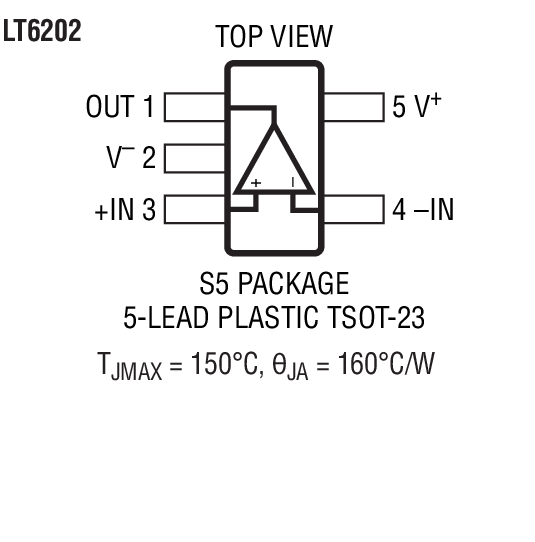

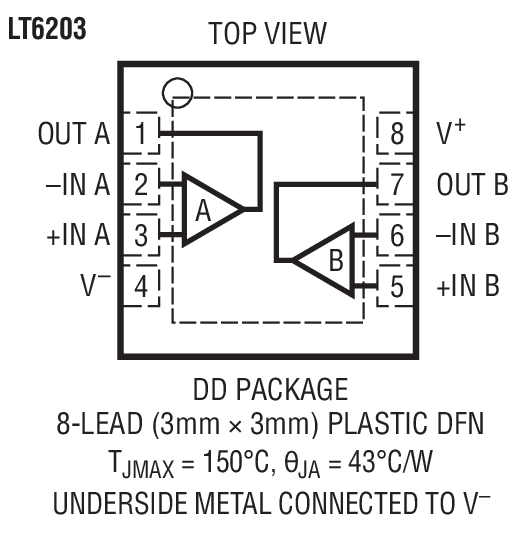

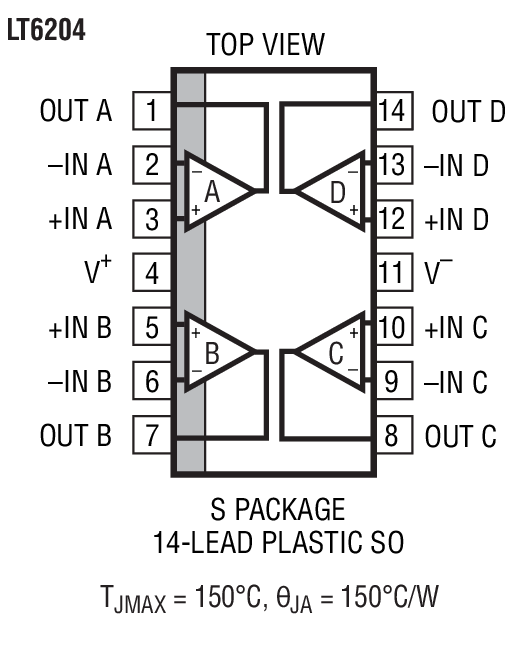

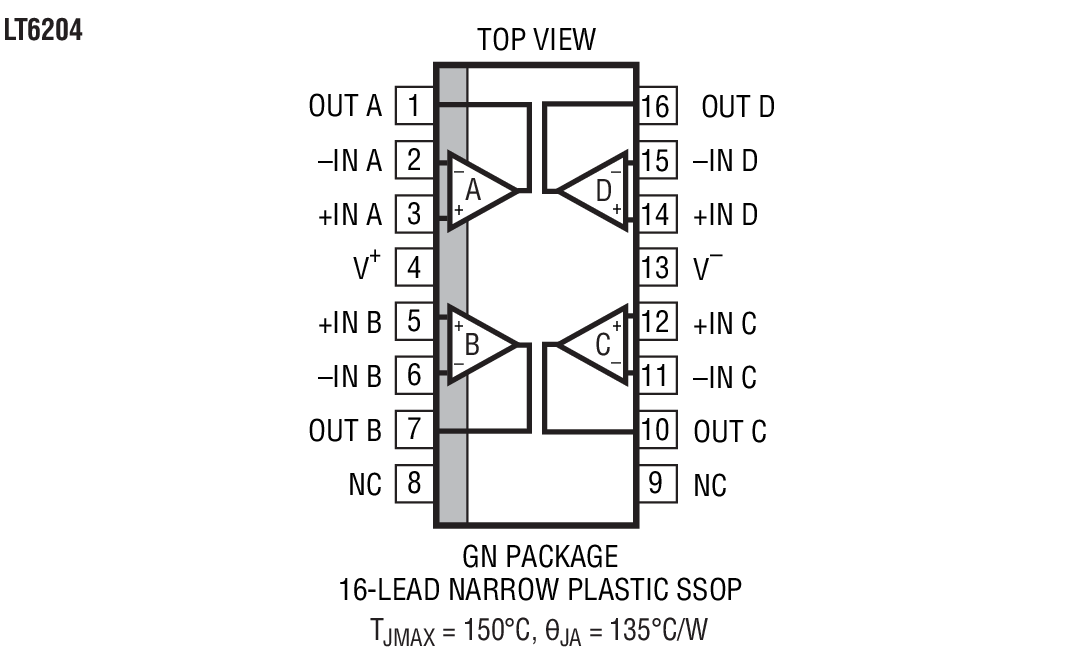

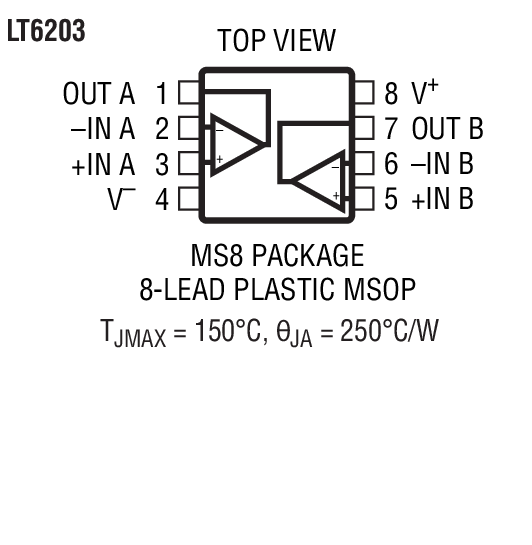

LT6202 采用 5 引脚 TSOT-23 封装和 8 引脚 SO 封装；LT6203 则采用具有标准运算放大器引脚配置的 8 引脚 SO 封装和 MSOP 封装。为实现紧凑型的电路排版，LT6203 也可提供纤巧幼小的无引线式 (DFN) 封装。LT6204 四路放大器采用了 16 引脚 SSOP 和 14 引脚 SO 封装。这些器件可用作许多运放的插入式替代产品，以改进输入 / 输出范围和噪声性能。

• 低噪声、低功率信号处理
• 有源滤波器
• 轨至轨缓冲放大器
• 驱动 A/D 变换器

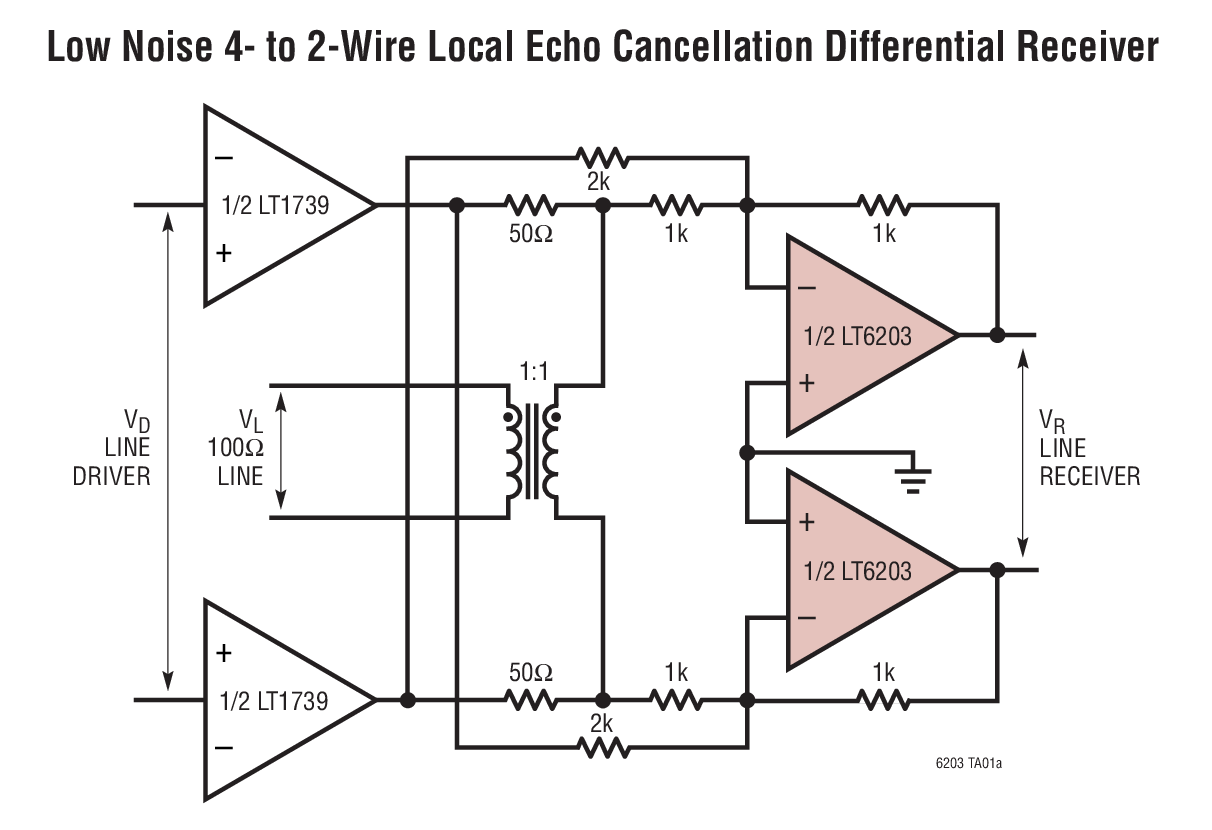

• DSL 接收器
• 用电池供电 / 以电池为备用电源的设备
