特性

• 可在输入高于 V⁺ 的条件下运作
• 轨至轨输入和输出
• 微功率：55µA 电源电流 (最大值)
• 工作电压范围：-40°C 至 125°C
• 扁平 (高度仅 1mm) ThinSOT^™ 封装

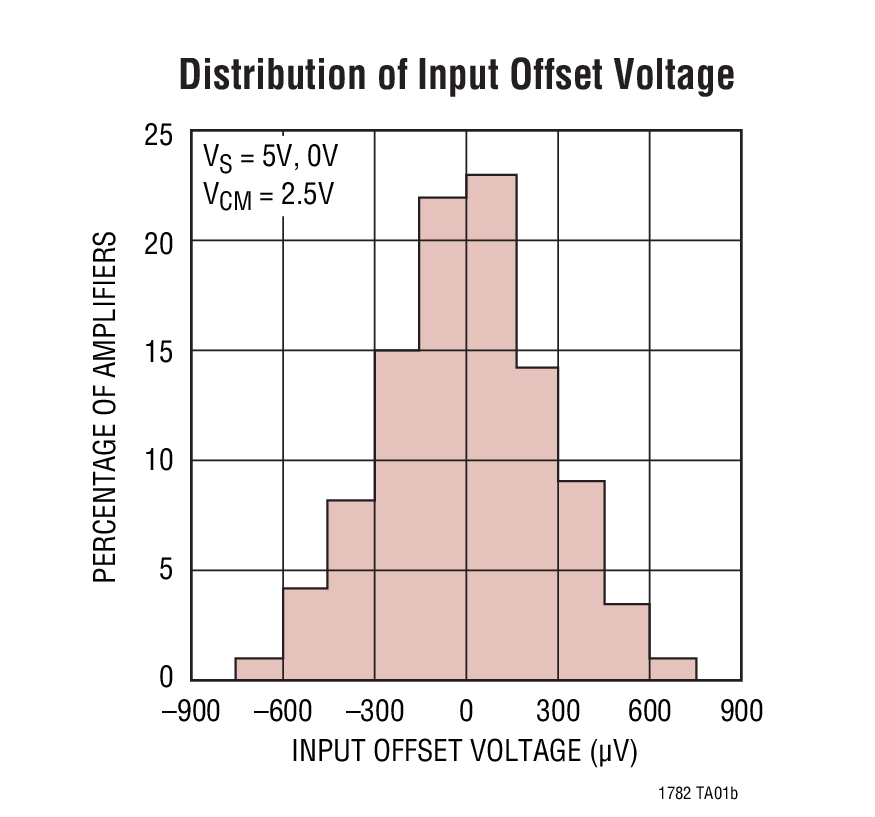

• 低输入失调电压：800µV (最大值)
• 单电源输入范围：0V 至 18V
• 高输出电流：18mA (最小值)
• 技术规格针对 3V、5V 和 ±5V 电源而拟订
• 在 6 引脚版本上提供输出停机功能
• 反向电池保护至 18V
• 高电压增益：1500V/mV
• 增益带宽乘积：200kHz
• 转换速率：0.07V/µs

产品详情和应用

LT^®1782 是一款采用小外形 SOT-23 封装的 200kHz 运放，可采用全单电源和分离电源工作 (总电压为 2.5V 至 18V)。该放大器吸收的静态电流少于 55µA，并具有反向电池保护功能，在高达 18V 的反向电源电压条件下，其吸收电流可忽略不计。

LT1782 的输入范围包括地电位，而且，该器件的一项独特功能是其 Over-The-Top^® 操作能力 (在其任一输入或两个输入均高于正电源轨的情况下)。输入能够处理 18V 的差分和共模电压，这与电源电压无关。输入级具有反相保护电路，用于防止产生误输出 (即使当输入比负电源低 9V 时也不例外)。

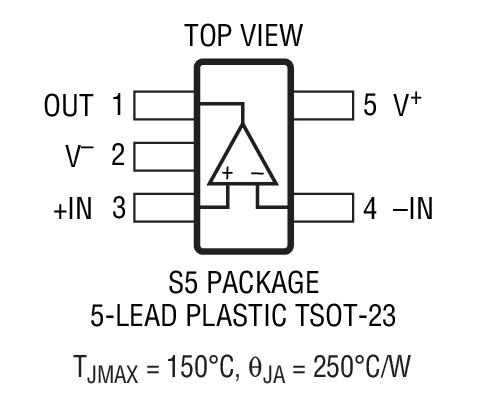

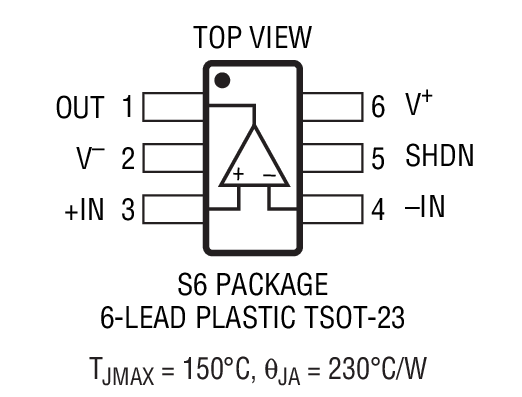

LT1782 能够驱动高达 18mA 的负载，而且仍然保持了轨至轨输入和输出能力。6 引脚版本所提供的一种停机功能可停用器件，从而使得输出呈高阻抗，并把静态电流减小至 5µA。LT1782 运放采用 5 引脚和 6 引脚 SOT-23 封装。对于那些需要较高速度的应用，请查阅 LT1783。

• 便携式仪表
• 电池或太阳能供电型系统
• 传感器调理

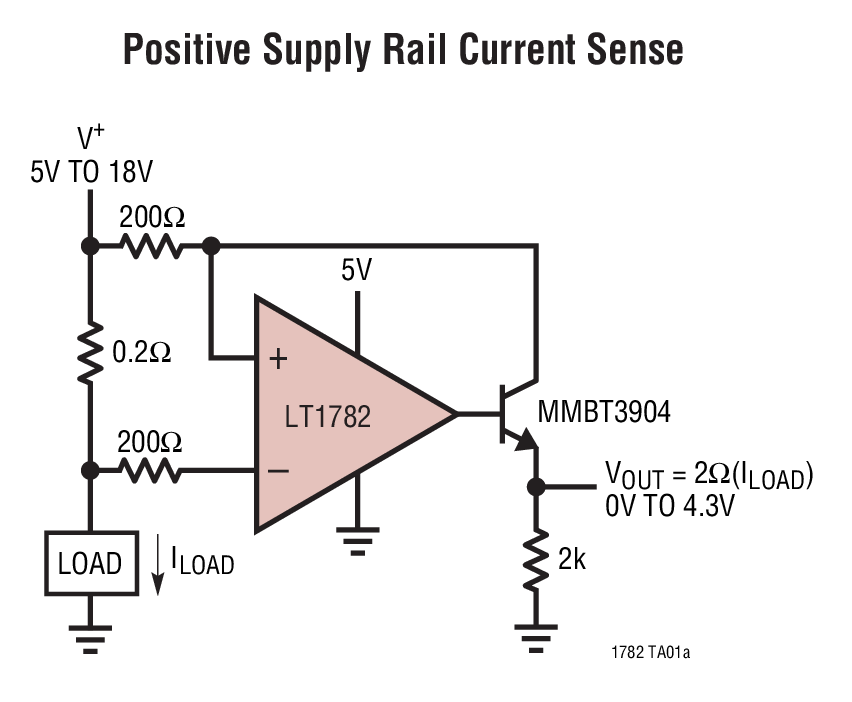

• 电源电流检测
• 电池监视
• MUX 放大器
• 4mA 至 20mA 发送器
