特性

• 100MHz 增益带宽
• 750V/μs 转换速率
• 3.6mA 最大电源电流
• 停机模式中的电源电流为 50μA
• 8nV/√Hz 输入噪声电压
• 稳定的单位增益
• 1.5mV 最大输入失调电压
• 4μA 最大输入偏置电流
• 400nA 最大输入失调电流
• 40mA 最小输出电流，V_OUT = ±3V
• ±3.5V 最小输入 CMR，V_S = ±5V
• 30ns 稳定时间至 0.1%，5V 阶跃
• 技术规格针对 ±5V、单 5V 电源而拟订
• 工作温度范围：–40ºC 至 85ºC

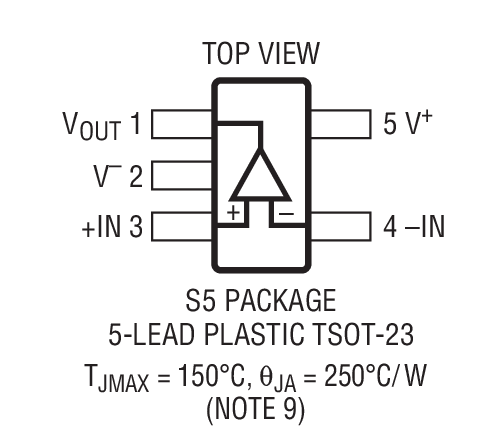

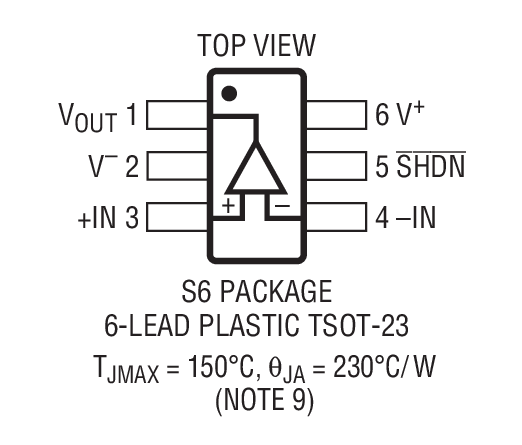

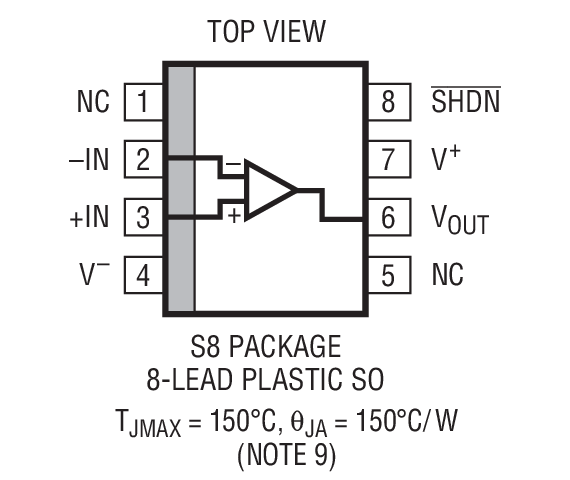

• 扁平 (高度仅 1mm) SOT-23 (ThinSOT^™) 和 S8 封装

产品详情和应用

LT^®1812 是一款低功率、高速度、非常高转换速率的运算放大器，具有卓越的 DC 性能。相对具有相似带宽的其他器件，LT1812 具有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。一种节能的停机功能可将电源电流减小至 50μA 。其电路拓扑结构是一个电压反馈放大器，并拥有电流反馈放大器的转换特性。

输出采用 ±5V 电源将一个 100Ω 负载驱动至 ±3.5V。当采用单 5V 电源时，输出摆幅从 1.1V 至 3.9V (把一个 100Ω 负载连接至 2.5V 的情况下)。当采用一个 1000pF 容性负载时，放大器可实现稳定，从而使其适用于缓冲器和电缆驱动器应用。

LT1812 运用了凌力尔特先进的低电压互补双极型工艺而制造。双通道器件版本为 LT1813。如需具有高达 70MHz 增益带宽的较高电源电压单通道、双通道和四通道运算放大器，请查阅 LT1351 ~ LT1365 的产品手册。

• 宽带放大器
• 缓冲器

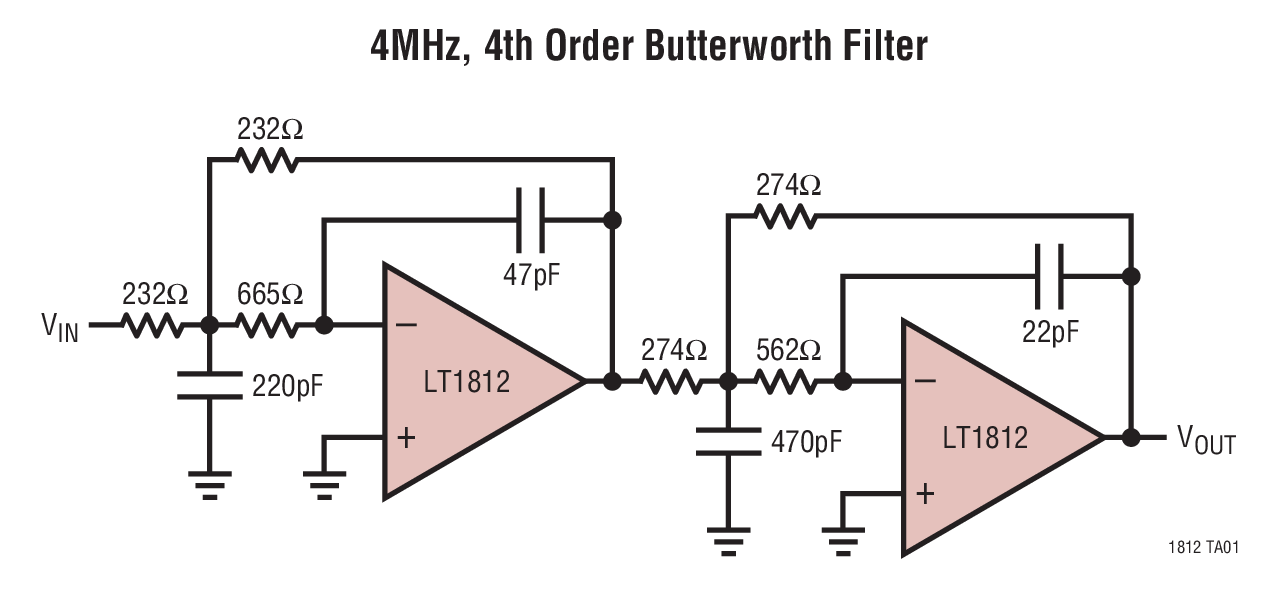

• 有源滤波器
• 视频和 RF 放大
• 电缆驱动器
• 数据采集系统
