特性

• 输入共模范围：V^– 至 V^– +76V
• 轨到轨输入和输出
• 低功率：每个放大器的电源电流为 315µA
• 工作温度范围：–55°C 至 150°C
• V_OS：±50µV (最大值)
• CMRR、PSRR：126dB
• 反向电池保护至 50V
• 增益带宽乘积：3.2MHz
• 规格在 5V 和 ±15V 电源
• 高电压增益：1000V/mV
• 无相位反转
• 无电源上电时序问题

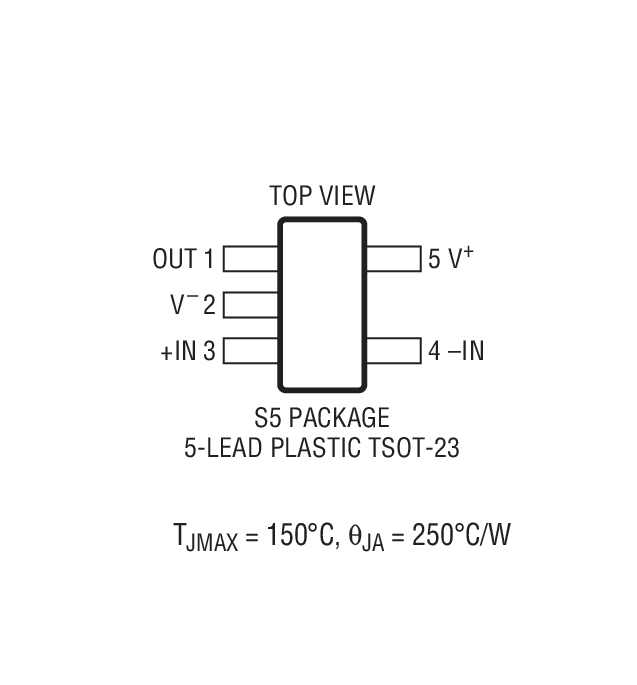

• 单路 5 引脚 SOT-23 (ThinSOT^™) 封装

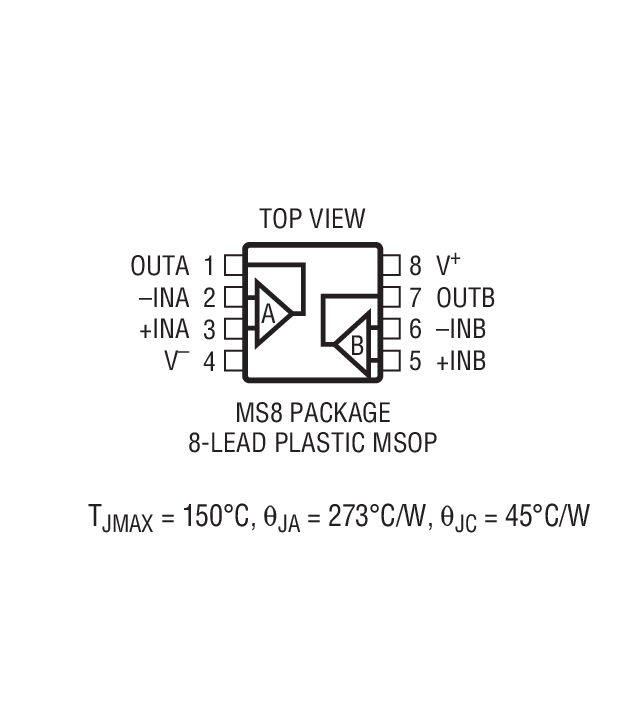

• 双路 8 引脚 MSOP 封装

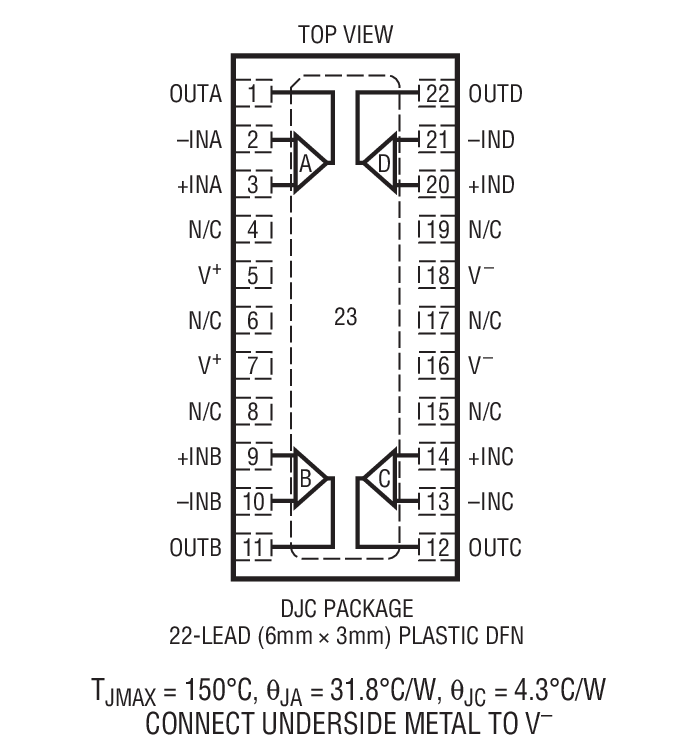

• 四路 22 引脚 DFN 封装 (6mm x 3mm)

产品详情和应用

LT^®6015 / LT6016 / LT6017 是单通道 / 双通道 / 四通道轨到轨输入运算放大器，具有修整至低于 50µV 的输入失调电压。这些放大器可采用单电源和双电源工作 (总电压为 3V 至 50V)，每个放大器仅吸收 315µA 电流。它们具有反向电池保护功能，在高达 50V 的反向电源电压下, 其吸收电流非常之小。

LT6015 / LT6016 / LT6017 的 Over-The-Top^® 输入级专为在严酷环境中提供额外的保护而设计。输入共模范围从 V^–扩展至 V⁺ 及以上：这些放大器可在输入高至 V^–以上达 76V 的条件下运作 (这与 V⁺ 无关)。内部电阻器负责保护输入免遭低于负电源达 25V 之瞬变故障的损坏。LT6015 / LT6016 / LT6017 能驱动高达 25mA 的负载，并可在使用达 200pF 的容性负载时保持稳定的单位增益。可增设任选的外部补偿组件以将容性负载驱动能力扩展至 200pF 以上。

LT6015 采用 5 引脚 SOT 封装。LT6016 双通道运放采用 8 引线 MSOP 封装。LT6017 可提供 22 引脚无引线 DFN 封装。

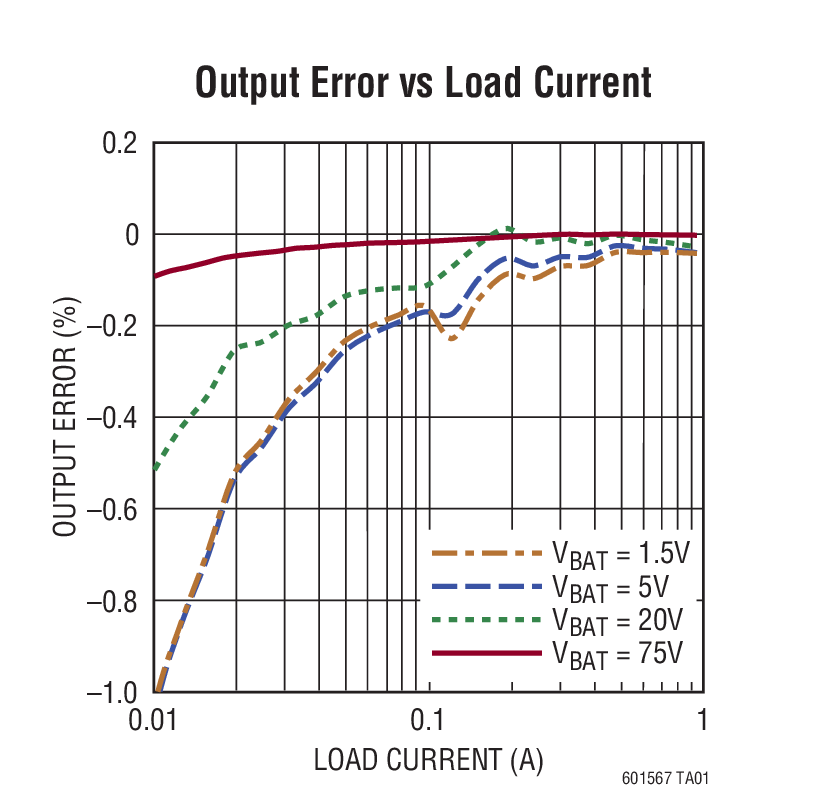

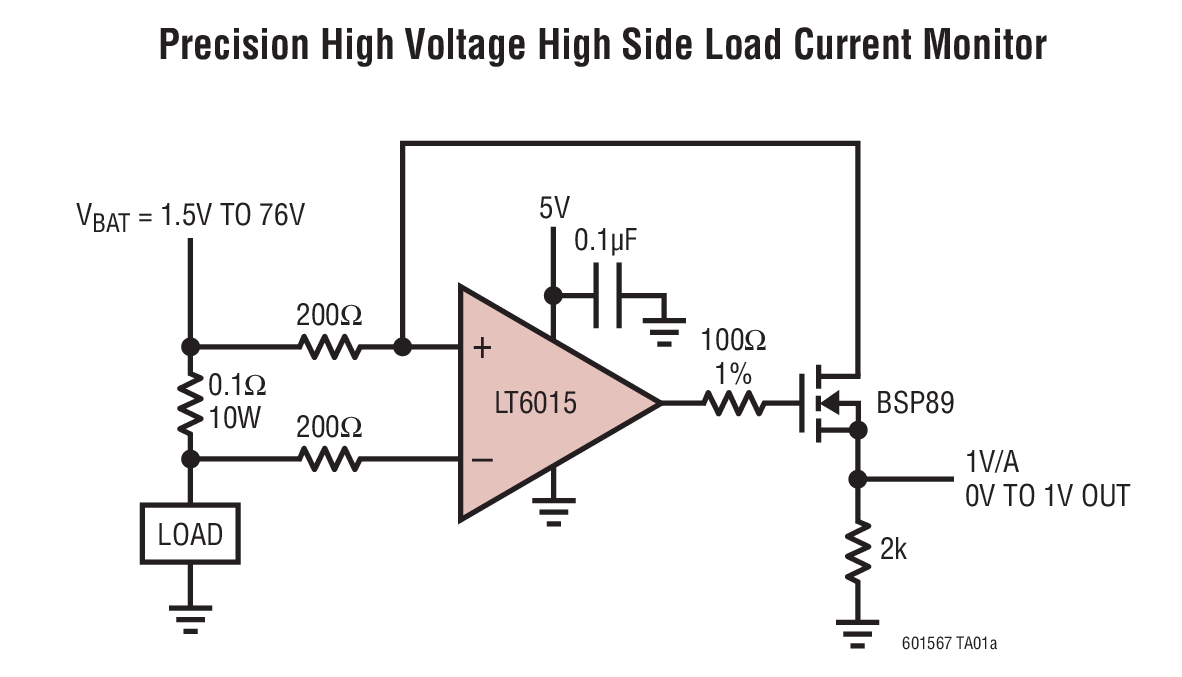

• 高端或低端电流检测
• 电池 / 电源监视
• 4mA 至 20mA 发送器
• 高电压数据采集
• 电池 / 便携式仪表
