特性

• 轨至轨输入和输出
• 小外形 SOT-23 封装
• 增益带宽乘积：10MHz
• –40ºC 至 85ºC 工作温度范围
• 转换速率：2.25V/µs
• 低输入失调电压：1.5mV (最大值)
• 高输出电流：25mA (最小值)
• 技术规格针对 3V、5V 和 ±5V 电源而拟订
• 高电压增益：1000V/mV (10k 负载)
• 高 CMRR：96dB (典型值)
• 高 PSRR：90dB (典型值)
• 输入偏置电流：300nA (最大值)
• 输入失调电流：25nA (最大值)
• 扁平 (高度仅 1mm) SOT-23 (ThinSOT^™) 封装

产品详情和应用

LT^®1797 是一款具有稳定单位增益的 10MHz 运算放大器，可提供小外形 SOT-23 封装，采用总电压位于 2.7V 至 12V 之间的单工作电源和分离工作电源。该放大器吸收 1mA 的静态电流，并具有一个 2.25V/µs 的转换速率。

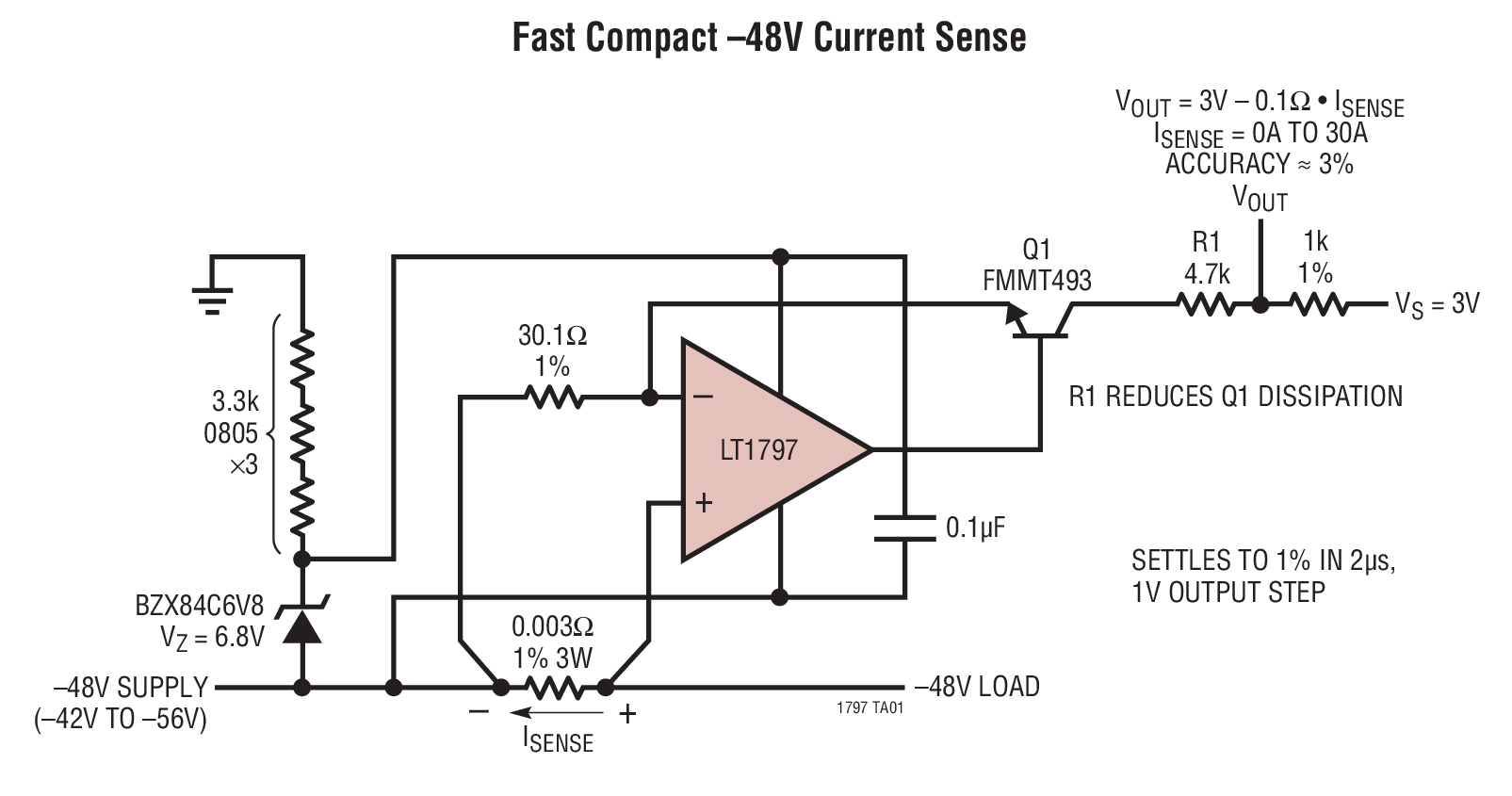

LT1797 的输入共模范围包括两个电源轨，从而使其成为电流检测应用的理想选择。输入级拥有反相保护功能，用于防止在输入被驱动至电源电压范围之外时产生误输出。输入引脚中包括保护电阻器，这样，当强制输入高于或低于电源电压时，电流就不会变得过大。

LT1797 的输出可以摆至 V⁺ 的 50mV 以内及 V^– 的 8mV 以内，而不会在任何一种情况下吸收过大的电流。这款放大器能够驱动高达 25mA 的负载，并且仍然保持了轨至轨输入和输出能力。

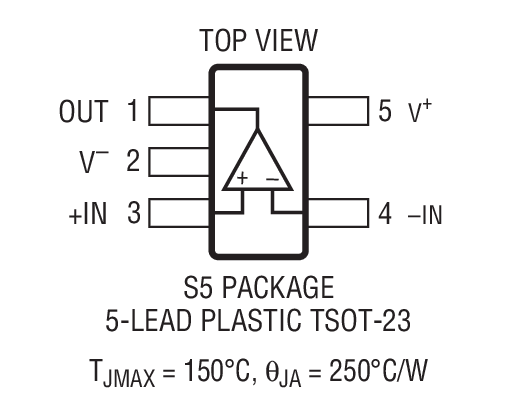

LT1797 运算放大器采用节省空间的 5 引脚 SOT-23 封装。
