LT1813

量产

双通道、3mA、100MHz、750V/μs 运算放大器

ADI亚德诺 LT1813 产品介绍
2026-03-09 0次

特性


  • 100MHz 增益带宽积
  • 750V/μs 转换速率
  • 每个放大器的最大电源电流为 3.6mA
  • 纤巧型 3mm x 3mm x 0.8mm DFN 封装
  • 8nV/√Hz输入噪声电压
  • 稳定的单位增益
  • 1.5mV 最大输入失调电压
  • 4μA 最大输入偏置电流
  • 400nA 最大输入失调电流
  • 40mA 最小输出电流,VOUT = ±3V
  • ±3.5V 最小输入 CMR,VS = ±5V
  • 30ns 稳定时间至 0.1%,5V 阶跃
  • 规格在 ±5V、单 5V 电源
  • 工作温度范围:–40°C 至 85°C

产品详情和应用


LT®1813 / LT1814 是双通道和四通道低功率、高速度、非常高转换速率运算放大器,拥有卓越的 DC 性能。与具有相似带宽的其他器件相比,LT1813 / LT1814 具有减低的电源电流、较低的输入失调电压、较低的输入偏置电流和较高的 DC 增益。电路拓扑是一个具有电流反馈放大器之转换特性的电压反馈放大器。

输出采用 ±5V 电源把一个 100Ω 负载驱动至 ±3.5V。当采用单 5V 电源时,在把一个 100Ω 负载连接至 2.5V 的情况下,输出的摆幅为 1.1V 至 3.9V。当采用一个 1000pF 容性负载时,这两款放大器可保持稳定,从而使其适用于缓冲器和电缆驱动器应用。

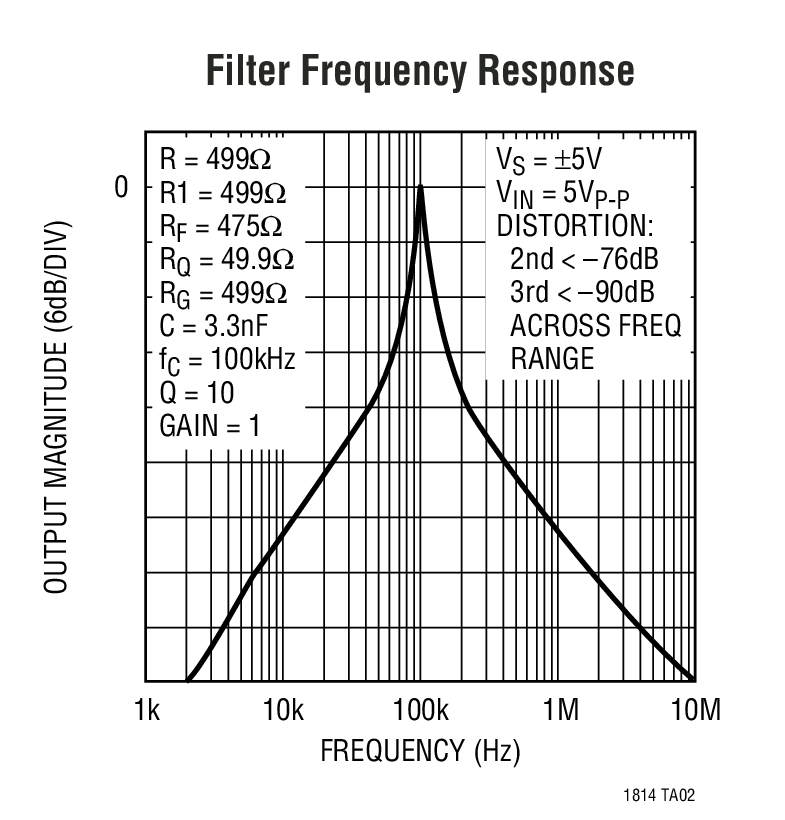

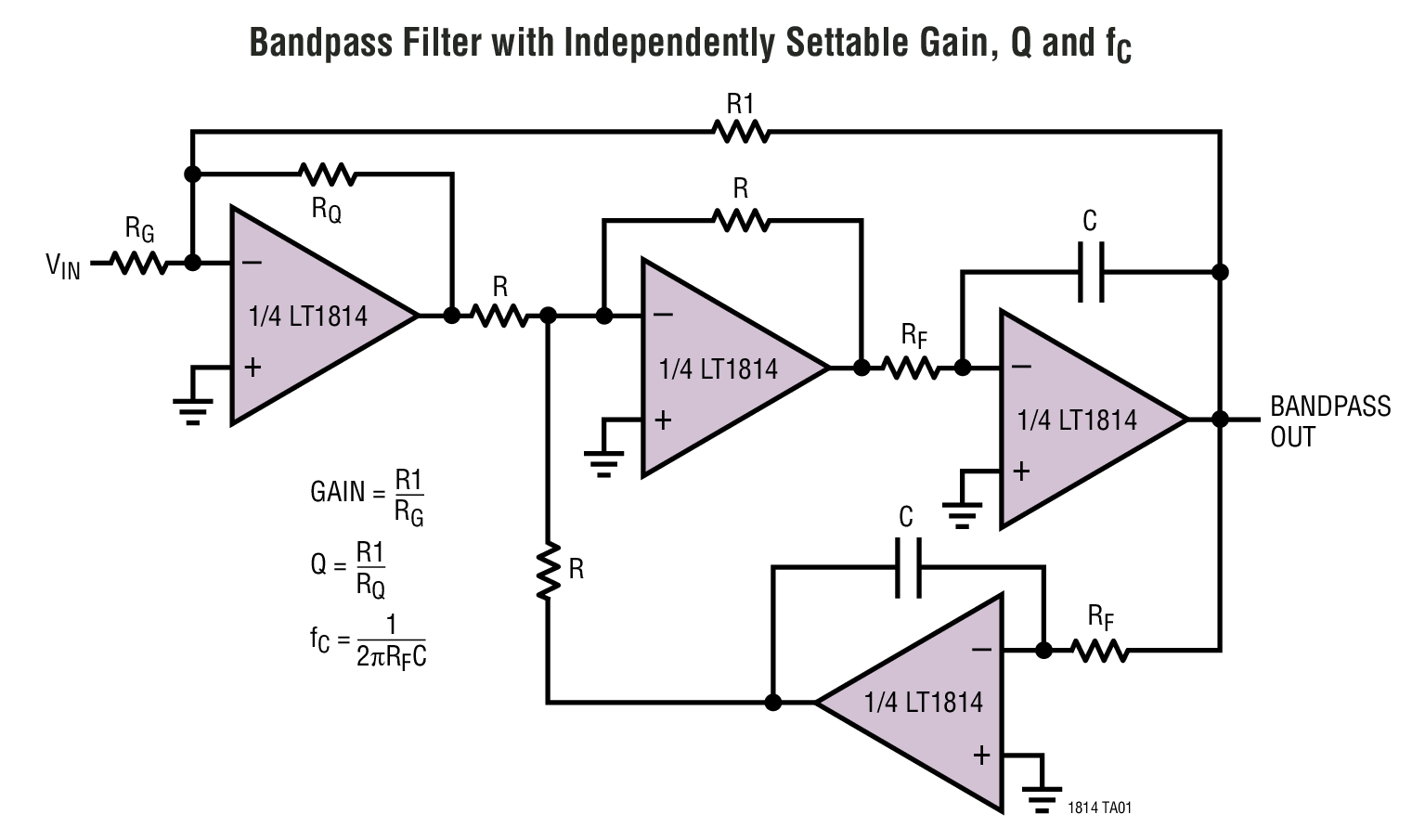

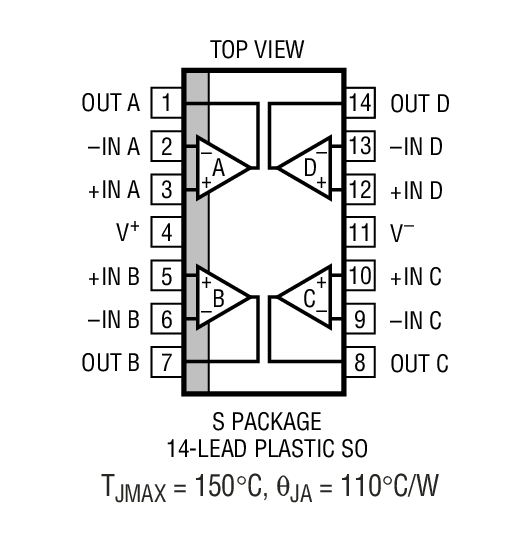

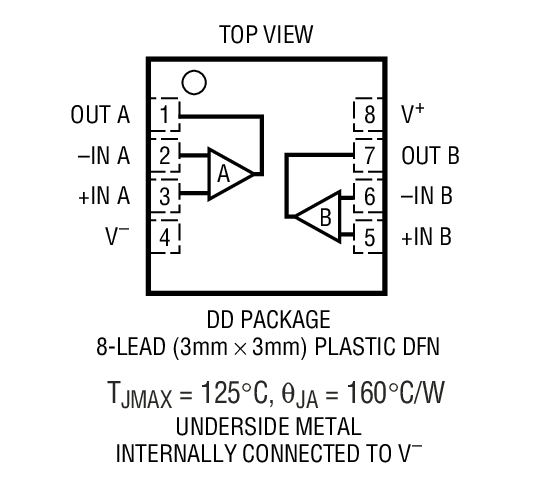

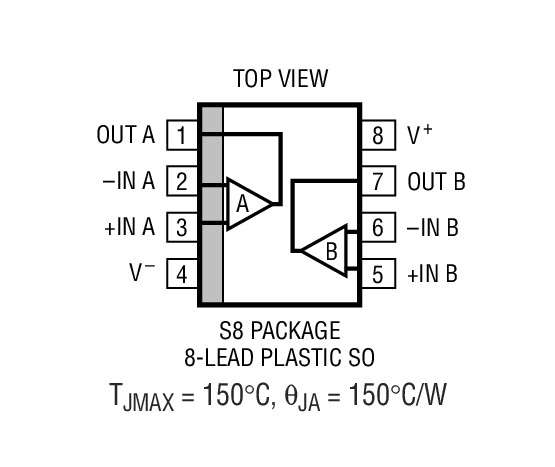

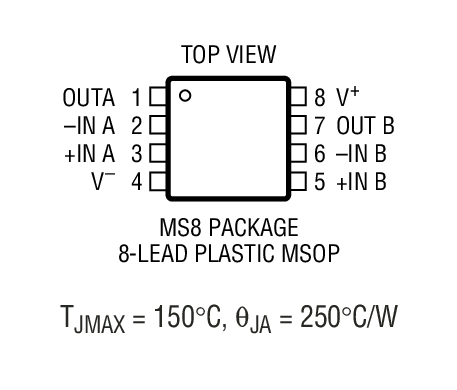

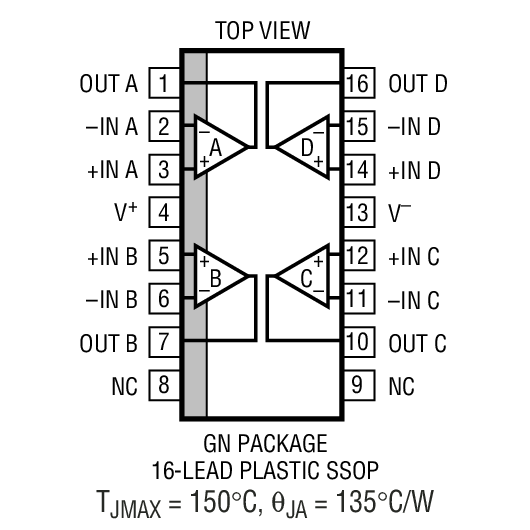

LT1813 / LT1814 采用凌力尔特 (现隶属 ADI) 先进的低电压互补双极型工艺制造。LT1813 双通道运放采用 8 引脚 MSOP 封装、SO 封装和外形扁平 (仅高 0.8mm) 的 3mm x 3mm 双侧引脚细间距无引线封装 (DFN)。四通道器件 LT1814 采用 14 引脚 SO 封装和 16 引脚 SSOP 封装。另外,还可提供一款单通道器件版本 LT1812 (见单独的产品手册)。



应用

  • 有源滤波器
  • 宽带放大器
  • 缓冲器
  • 视频放大
  • 通信接收机
  • 电缆驱动器
  • 数据采集系统
