特性

• 可编程电源电流和带宽：

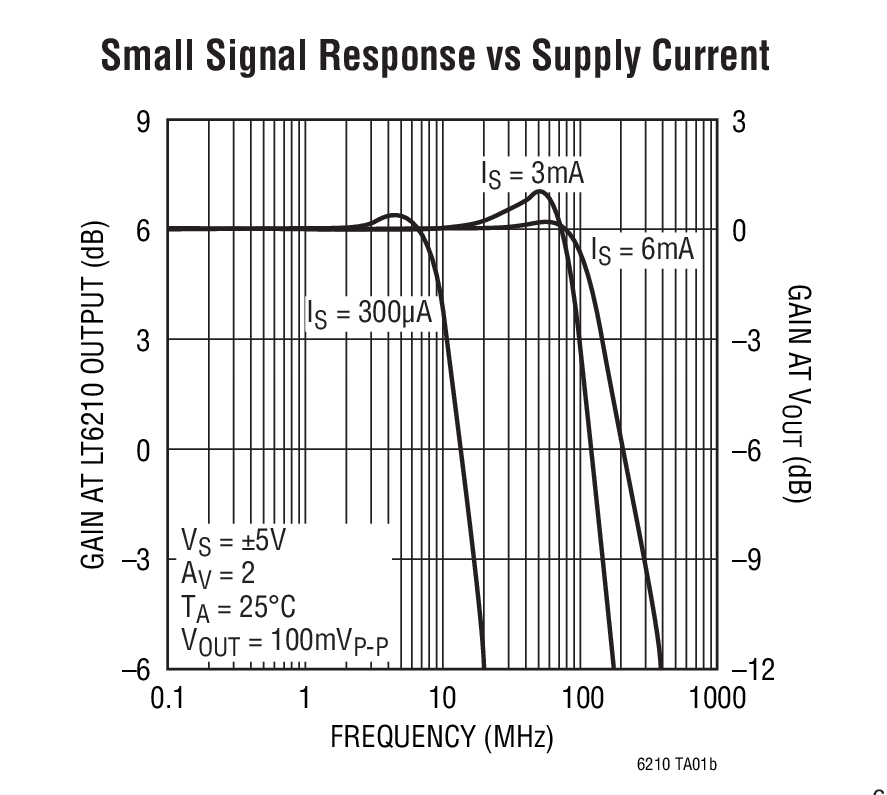

  • 10MHz (在每个放大器的电源电流为 300μA) 至高达 200MHz (在每个放大器的电源电流为 6mA)
• 轨至轨输出：

  • 0.05V 至 2.85V (采用 3V 单电源)
• 高转换速率：700V/μs
• 高输出驱动：
  • ±75mA 最小输出电流
• C-Load^™ 运算放大器驱动全容性负载
• 低失真：

  • -70dB HD2 (在 1MHz 2V_P-P)
  • -75dB HD3 (在 1MHz 2V_P-P)
• 快速稳定：
  • 20ns 稳定至 0.1% (对于 2V 阶跃)
• 可向 150Ω 负载提供卓越的视频性能：

  • 0.20% 的差分增益
  • 0.10° 的差分相位
• 宽电源范围：

  • 3V 至 12V 单电源
  • ±1.5V 至 ±6V 双电源
• 小外形尺寸：

  • 扁平 (高度仅 1mm) 6 引脚 SOT-23 (ThinSOT^™)
  • 3mm x 3mm x 0.8mm DFN 和 10 引脚 MSOP 封装

产品详情和应用

LT^®6210 / LT6211 是单通道/双通道电流反馈放大器，具有可在外部设置的电源电流和从10MHz (在每个放大器的电源电流为 300μA 时) 至 200MHz (在每个放大器的电源电流为 6mA 时) 的带宽。它们具有一个低失真轨至轨输出级、700V/μs 的转换速率和一个 75mA 的最小输出驱动电流。

LT6210 / LT6211 可采用低至 3V 的单工作电源和高达 12V 或 ±6V 的工作电源。I_SET 引脚允许针对特定的带宽、失真或转换速率要求来优化静态电流。每个放大器的电源电流可利用一个外部电阻器或电流源在仅 300μA 至 6mA 的范围内进行设置，这与电源电压无关。

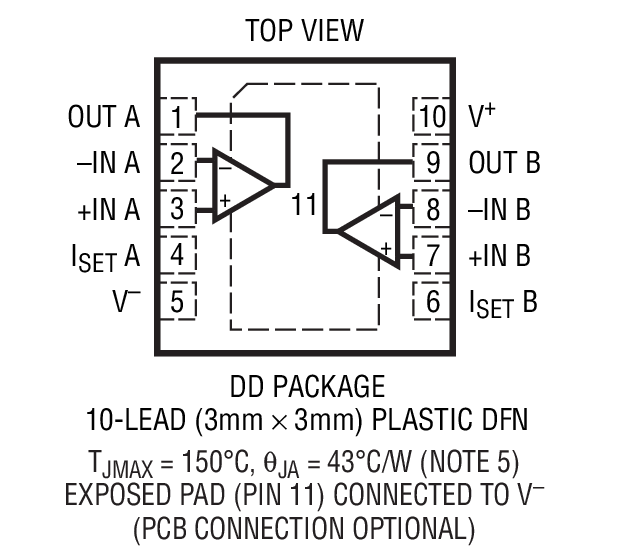

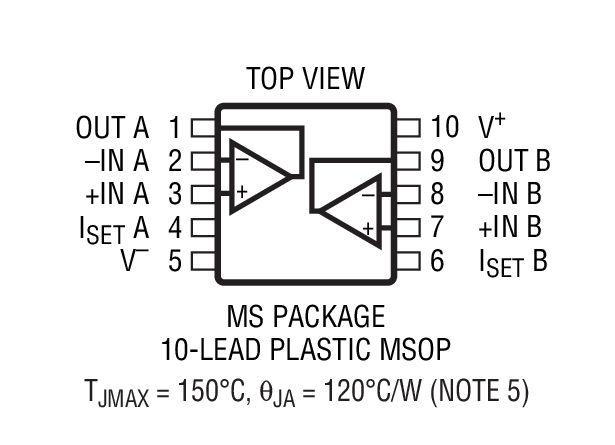

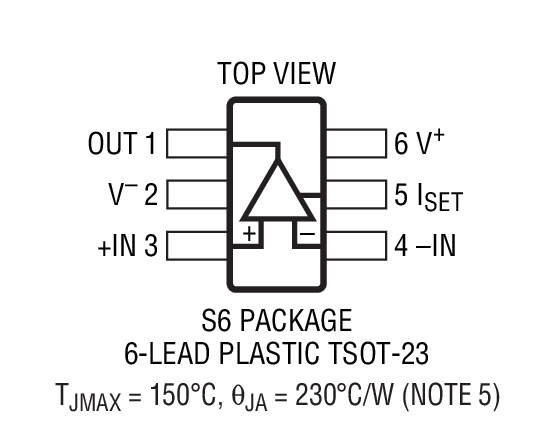

LT6210 采用扁平 (高度仅 1mm) 6 引脚 SOT-23 封装。LT6211 采用 10 引脚 MSOP 和 3mm x 3mm x 0.8mm DFN 封装。

• 缓冲器
• 视频放大器

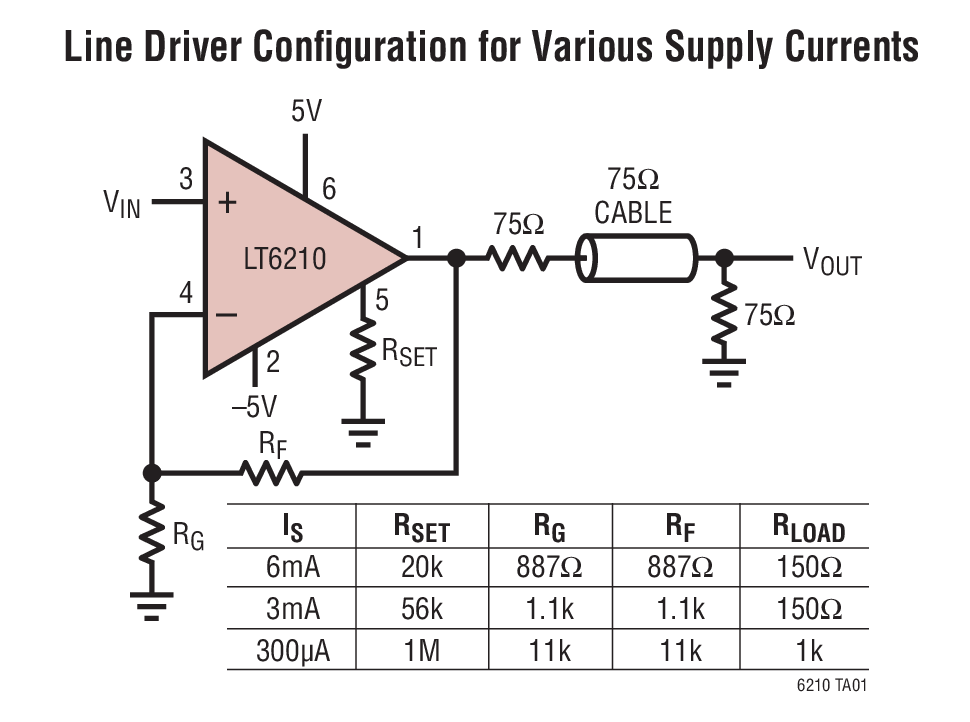

• 电缆驱动器
• 移动通信
• 低功率 / 电池应用
