特性

• 低成本
• 一个封装中集成三个视频放大器
• 针对视频系统中的电缆驱动进行优化
• 出色的视频特性 (R_L = 150 W)
  0.1 dB增益平坦度：50 MHz
  差分增益误差：0.03%
  差分相位误差：0.06°
• 低功耗
  采用+3 V至±15 V单电源供电
  电源电流：每个放大器5.5 mA（最大值）
• 高速
  -3 dB带宽：125 MHz（单位增益）
  压摆率：500 V/µs
• 各通道均提供高速禁用功能
  关闭时间：80 ns
• 易于使用
  输出电流：50 mA
  输出摆幅：供电轨1 V范围内

产品详情和应用

AD813是一款低功耗、单电源、三通道视频放大器。各电流反馈型放大器均提供50 mA输出电流，适合驱动一个后部端接的视频负载(150 W) 。0.1 dB增益平坦度为50 MHz，同时差分增益和相位误差分别为0.03%和0.06°。因此，AD813堪称广播和消费类视频电子设备的理想之选。

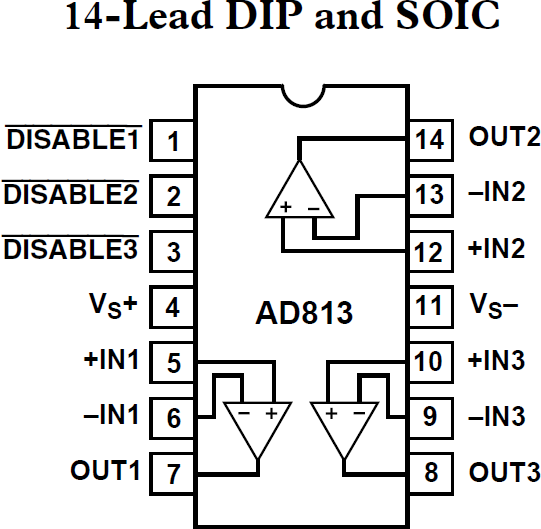

AD813每个放大器的最大功耗低至5.5 mA，并且可以采用+3 V单电源供电。各放大器的输出摆幅在任一供电轨的1 V范围以内，处理视频信号轻松自如。采用+5 V单电源供电时，AD813仍能达到20 MHz的0.1 dB平坦度，同时差分增益和相位性能分别为0.05%/0.05°。该器件提供14引脚小型塑封DIP和SOIC两种封装。这些特性均非常适合对尺寸和功耗有严格要求的便携式和电池供电应用。

AD813具有出众的带宽(125 MHz)和压摆率(500 V/µs)性能，适合许多需要+3 V单电源或最高±15 V双电源的通用型高速应用。此外，AD813的每个放大器均内置高速禁用功能，可进入省电模式或提供高阻抗输出。因此该器件也适合视频多路复用应用。AD813的额定温度范围为-40°C至+85°C工业温度范围，提供塑封DIP和SOIC两种封装以及裸片形式。
