推荐用于新设计
特性
- 宽工作电压范围
- 双电源：±12 V 至 ±110 V
- 不对称电源供电：24 V 至 220 V
- 宽输入共模电压范围：轨道 3 V
- 高共模抑制比：160 dB（典型值）
- 高 AOL：170 dB（典型值）
- 高压摆率
- 74 V/μs（典型值）
- 24 V/μs 典型值，带外部输入钳位二极管
- 低输入偏置电流：2 pA（最大值）
- 低输入失调电压：最大值 1 mV
- 低输入失调电压漂移：最大值 2μV/°C
- 低输入电压噪声：10 kHz 时为 8 nV/√Hz（典型值）
- 宽小信号带宽：10 MHz（典型值）
- 电阻可调静态电流：0.6 mA 至 3 mA (VS = ±110 V)
- 单位增益稳定
- 热监控
- 小尺寸：12 引脚 7 mm × 7 mm LFCSP，符合 IEC 61010-1 间距标准
- 关断模式
产品详情和应用
ADHV4702-1 是一款高电压 (220 V) 单位增益稳定的精密运算放大器。ADHV4702-1 具有高输入阻抗、低输入偏置电流、低输入失调电压、低漂移和低噪声，适用于精密、苛刻的应用。利用 ADI 公司的下一代专有半导体工艺和创新架构，使这款精密运算放大器能够使用 ±110 V 对称双电源、不对称双电源或 220 V 单电源供电。为确保正常运行，ADHV4702-1 需要基准电压至少提供 ±12 V 的电源电压。
为实现高精度性能，ADHV4702-1 具有 170 dB 的典型开环增益 (AOL) 和 160 dB 的典型共模抑制比 (CMRR)。ADHV4702-1 还具有 2 μV/°C 的最大输入失调电压 (VOS) 漂移和 8 nV/√Hz 的输入电压噪声。
ADHV4702-1 不仅具有出色的直流精度，还具有出色的动态性能、10 MHz 的小信号带宽和 74 V/μs 的压摆率。ADHV4702-1 的输出电流典型值为 20 mA。
ADHV4702-1 提供高压输入共模摆幅和高压输出摆幅，可实现精密高压使用，如高端电流检测。ADHV4702-1 还非常适合在精密偏置和控制应用中强制施加电压。

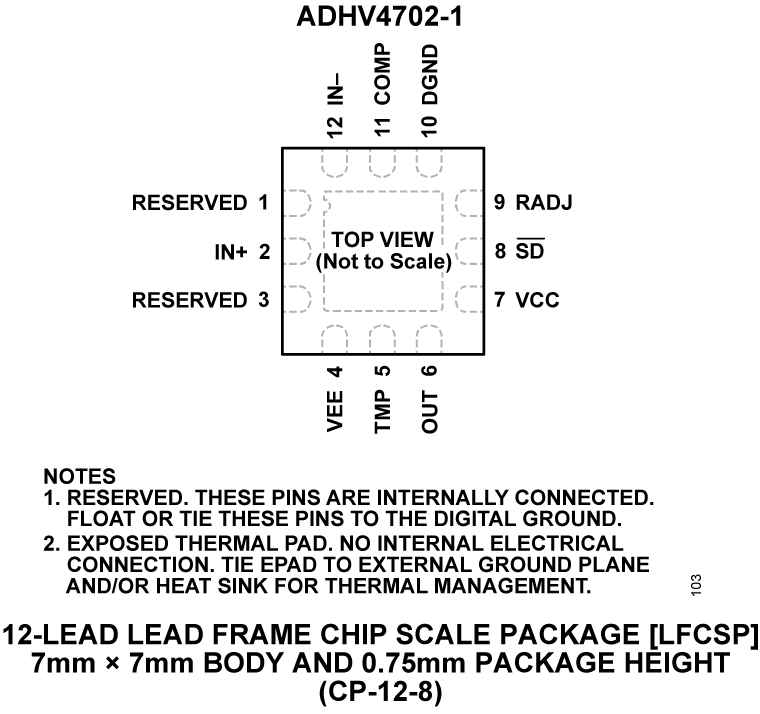

ADHV4702-1 采用 12 引脚 7 mm × 7 mm 引线框芯片尺寸级封装 (LFCSP)，带有裸焊盘 (EPAD)，符合国际电工委员会 (IEC) 61010-1 爬电距离和间隙标准。铜 EPAD 提供了一条低热阻路径以改善散热并实现高压隔离，因此，无论 VCC 或 VEE 电压如何，它都可以安全地连接至 0 V 接地平面。ADHV4702-1 在 −40°C 至 +85°C 的工业温度范围内工作。
应用
- 高侧电流检测
- 自动测试设备
- 高电压驱动器
- 压电传感器
- 数模转换器 (DAC) 输出缓冲器
- 光探测与测量 (LiDAR)、雪崩光电二极管 (APD)、单光子雪崩二极管 (SPAD) 偏置
