特性

• 低失调电压: 9 μV（最大值）
• 失调漂移： 0.04 μV/°C（最大值）
• 轨到轨输出摆幅
• 5 V至16 V单电源或±2.5 V至±8 V双电源供电
• 高增益： 136 dB（典型值）
• 高CMRR： 133 dB（典型值）
• 高PSRR： 143 dB（典型值）
• 极低输入偏置电流： 40 pA（最大值）
• 低电源电流： 1.3 mA（最大值）

产品详情和应用

AD8638/AD8639是单通道/双通道宽带宽、自稳零放大器，具有轨对轨输出摆幅和低噪声特性。这些放大器具有极低的失调、漂移和偏置电流。采用5 V～16 V单电源供电(或±2.5 V～±8 V双电源供电)。

AD8638/AD8639可提供昂贵的零漂移放大器或斩波稳定放大器才具有的优势。这些自稳零放大器利用ADI公司的拓扑结构，实现了低成本、高精度与低噪声的完美结合，无需外部额外电容。此外，AD8638/AD8639大大降低了绝大多数斩波稳定放大器中常见的数字开关噪声。

AD8638/AD8639的失调电压典型值仅为3 μV, 漂移不足0.04 μV/°C，噪声仅为1.2 μV p-p (0.1 Hz～10 Hz)，适合于精密应用。这两款器件在工作温度范围内的零漂移特性，使其满足位置与压力传感器、医疗设备以及应变计放大器的要求。许多系统可以利用AD8638/AD8639提供的轨对轨输出摆幅，实现最大的信噪比(SNR)。

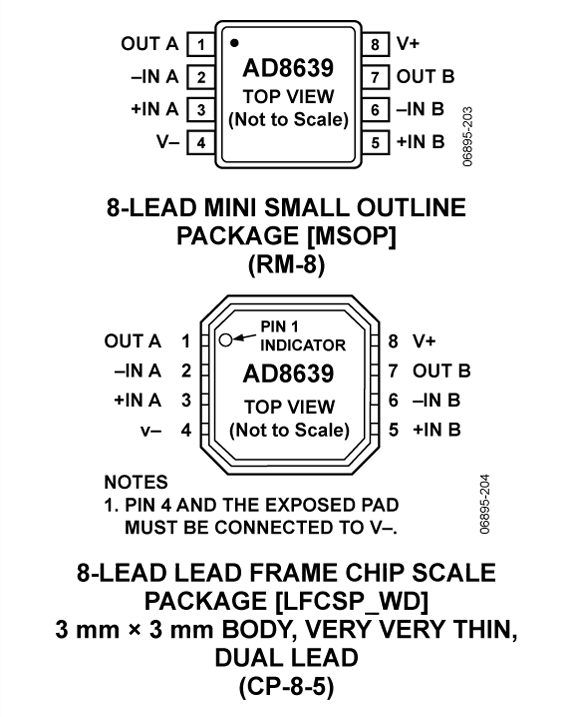

AD8638/AD8639在扩展的工业温度范围(-40°C～+125°C)内达到规定的性能指标。单通道AD8638采用微型5引脚SOT-23封装和8引脚SOIC封装。双通道AD8639采用8引脚MSOP封装和8引脚SOIC封装。

AD8638/AD8639是ADI公司自稳零运算放大器系列产品(参见数据手册中的表1)。

应用

Data Sheet, Rev. C, 5/08
