特性

• 每个放大器的静态电流：1.2µA（最大值）
• 单电源范围：+2.5V至+10V
• 失调电压：500µV（最大值，MAX406A/MAX409A）
• 输入偏置电流：< 0.1pA（典型值）
• 轨到轨输出摆幅
• 输入电压范围包括负供电轨

产品详情和应用

MAX406/MAX407/MAX409/MAX417–MAX419为单通道、双通道和四通道低压、微功耗、精密运算放大器，专为电池供电系统而设计。每个放大器的电源电流小于1.2µA，在整个电源范围内相对恒定，这比行业标准微功耗运算放大器改进了15至20倍。这些运算放大器具有专门设计的输出级，因此能够在超低电源电流下工作，同时在负载条件下保持线性度。此外，当由9V电池供电时，输出能够提供1.8mA的源电流。

共模输入电压范围从负供电轨扩展至正电源1.1V范围内（对于单通道，对于双通道和四通道为1.2V），并且输出级摆幅为轨到轨。整个系列可在工作温度范围内保持良好的直流特性，从而充分减少折合到输入端的误差。

MAX406是一款单通道运算放大器，具有两种工作模式：补偿模式和非完全补偿模式。将BW（引脚8）浮空或将其连接到V-可在内部补偿放大器。在此模式下，MAX406为单位增益稳定型，典型压摆率为5V/ms，增益带宽为8kHz。将BW连接到V+可使MAX406进入非完全补偿模式，典型压摆率为20V/ms，增益带宽为40kHz(A_VCL ≥ 2V/V)。

双通道MAX407和四通道MAX418经过内部补偿，具有单位增益稳定特性。MAX409/MAX417/MAX419单通道/双通道/四通道运算放大器具有150kHz典型带宽、75V/ms压摆率，且针对10V/V或更高增益保持稳定。

应用

• 电池供电系统
• 无线电话
• 静电计放大器
• 血糖仪
• GPS解决方案
• 本质安全系统
• IP摄像头
• 医疗仪器
• 仪表板

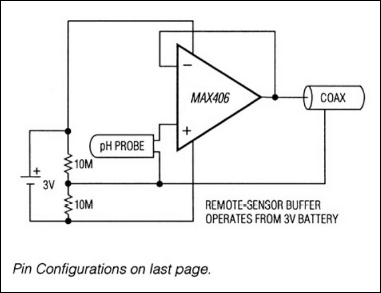

• pH计
• 光电二极管前置放大器
• 电能计量IC
• 可编程逻辑控制器(PLC)
