特性

产品详情和应用

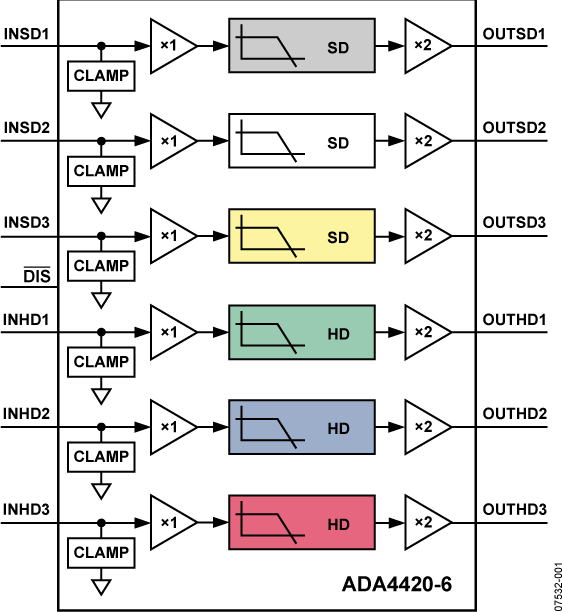

ADA4420-6是一款专门针对消费类应用而设计的低成本视频重建滤波器。该滤波器由6个独立的六阶Butterworth滤波器/缓冲器组成，其中三个用于标清分量信号（Y/C或CVBS），另外三个用于高清分量信号（YPbPr或RGB）。

ADA4420-6采用5 V单电源供电，静态电流低至32 mA，非常适合用于低功耗的应用。当设备未使用时，禁用功能可以通过将供电电流降低至典型值8 μA以下来实现进一步的节电。

每个通道都具备透明的同步端箝位，可实现输入的交流耦合，并且不需要直流恢复。

ADA4420-6上的输出驱动器在6 dB增益时具备轨至轨输出能力。250 mV的内置失调电压可实现输出的直流耦合，并且不需要大耦合电容。每个输出均能驱动两个75 Ω的双端接载电缆。

ADA4420-6采用16引脚QSOP封装，工作温度范围为扩展的工业温度范围−40°C至+85°C。
