特性

• 低噪声
  3.1 nV/√Hz (100 kHz)
  0.7 pA/√Hz (100 kHz)
• 低失真(HD2/HD3)
  -141/-144 dBc (1 kHz)
  -112/-115 dBc (100 kHz)
  -84/-79 dBc (1 MHz)
• 高速性能
  -3dB带宽： 180 MHz
  压摆率： 225 V/µs
  0.1%建立时间： 47 ns
• 低输入失调电压和漂移
  ±20/±175 µV（典型值/最大值）
  0.7/3.7 µV/°C（典型值/最大值）
• 低输入失调电流和漂移
  8/100 nA（典型值/最大值）
  30/250 pA/°C（典型值/最大值）
• 轨到轨输入和输出
• 低静态电流： 1 mA (±5V)
• 宽电源电压范围：
  2.7 V至11 V
• 小型封装：
  14引脚TSSOP

产品详情和应用

ADA4807-1（单通道）、ADA4807-2（双通道）和ADA4807-4（四通道）均为低噪声、轨到轨输入和输出、电压反馈放大器。 这些放大器结合了低功耗、低噪声、高速度和直流精密性能，因此非常适合功耗非常重要的各种应用，从高分辨率数据采集仪器到高性能电池供电和高器件密度系统。

在业界同类高速轨到轨输入/输出放大器中，ADA4807-1/ADA4807-2/ADA4807-4的输入电压噪声较低，各放大器的电源电流仅有1.0 mA，并提供宽带宽、高压摆率、快速建立时间和出色的失真性能。 此外，这些放大器具有非常低的输入失调电压和漂移性能，使其非常适合驱动多路复用、高精度和高吞吐量16/18位逐次逼近型寄存器(SAR)和24位Δ-Σ型ADC。

这些放大器的额定电源电压范围为+3 V、+5 V和±5 V，额定工作温度范围为−40°C至+125°C工业温度范围。

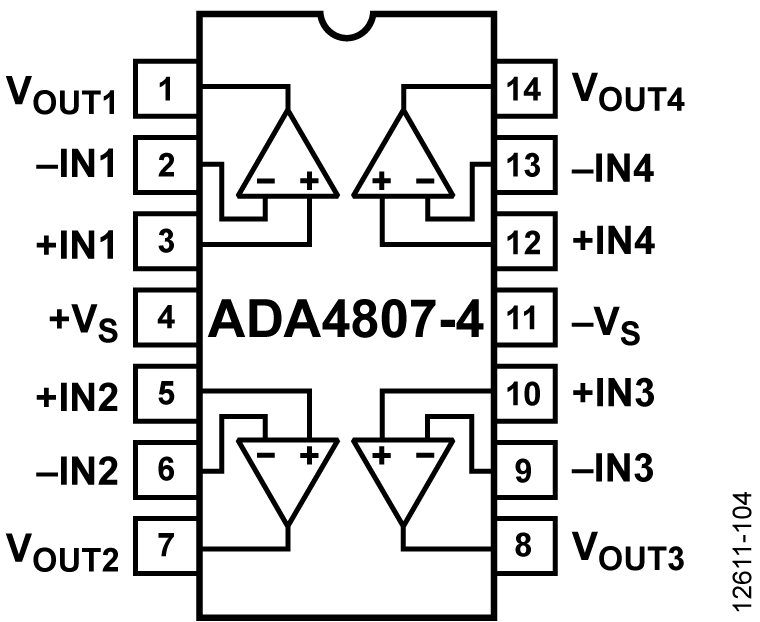

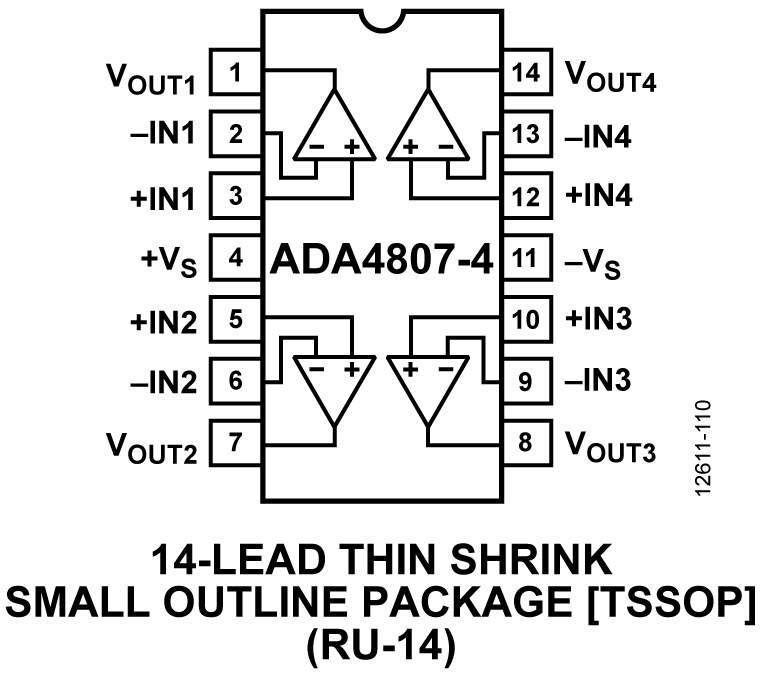

ADA4807-1采用6引脚SOT-23和节省空间的6引脚SC70封装。 ADA4807-2采用8引脚MSOP和紧凑型、3 mm × 3 mm、10引脚LFCSP封装。 ADA4807-4采用14引脚TSSOP封装。

应用

• 高分辨率模数转换器(ADC)驱动器
• 便携式电池供电仪表和系统
• 高器件密度数据采集系统
• 音频信号调理
• 有源滤波器
