特性

• 1.1A 最小输出驱动电流
• 35MHz 带宽，A_V = 2，R_L = 10Ω
• 900V/μs 摆率，A_V = 2，R_L = 10Ω
• 高输入阻抗：10MΩ
• 宽电源范围：±5V 至 ±15V (TO-220 和 DD 封装)
• 增强型 θ_JA SO-16 封装适用于 ±5V 操作
• 停机模式：I_S < 200μA
• 可调的电源电流
• 可在采用 C_L = 10,000pF 时保持稳定
• 工作温度范围：-40°C 至 85°C

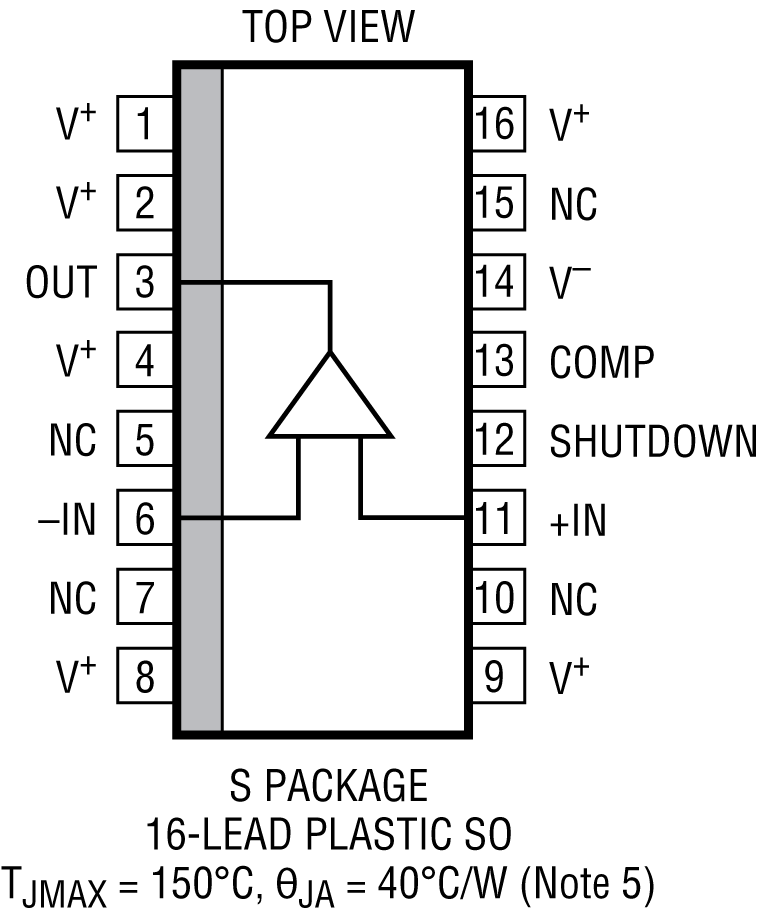

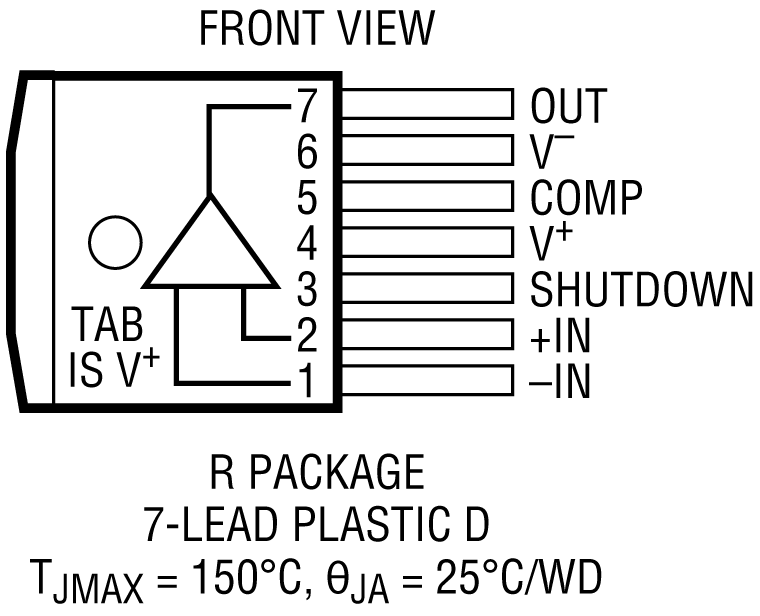

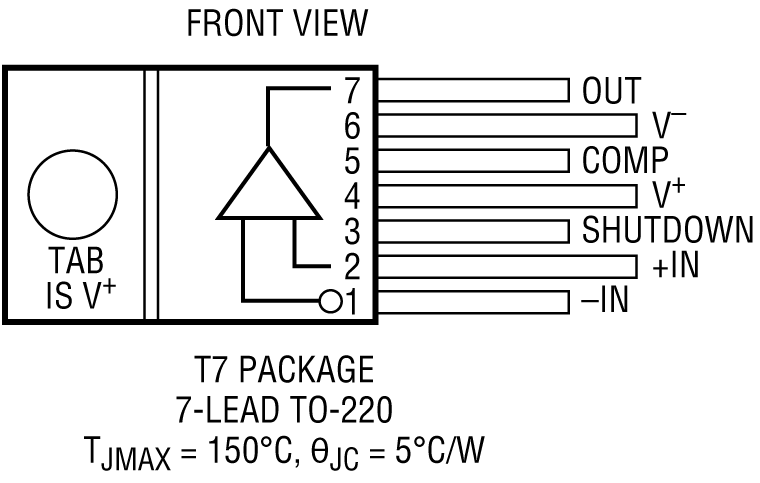

• 采用 7 引脚 DD、TO-220 和 16 引脚 SO 封装



产品详情和应用

LT1210 是一款电流反馈放大器，其具有高输出电流和卓越的大信号特性。高摆率、1.1A 输出驱动和 ±15V 工作电压之组合使得该器件能在位于 1MHz 至 2MHz 范围内的频率上提供大量的功率。短路保护和热停机功能确保了器件的坚固性。LT1210 可在采用大的容性负载时保持稳定，并能轻松提供容性负载所需要的大电流。停机功能可将器件切换至一种高阻抗和低电源电流模式，从而降低了器件处于未使用状态时的功率耗散。对于较低带宽应用，可利用单个外部电阻器来减小电源电流。

对于采用高达 ±15V 电源的运作，LT1210 可提供 TO-220 和 DD 封装。对于 ±5V 应用，该器件还可提供一种低热阻的 SO-16 封装。

应用

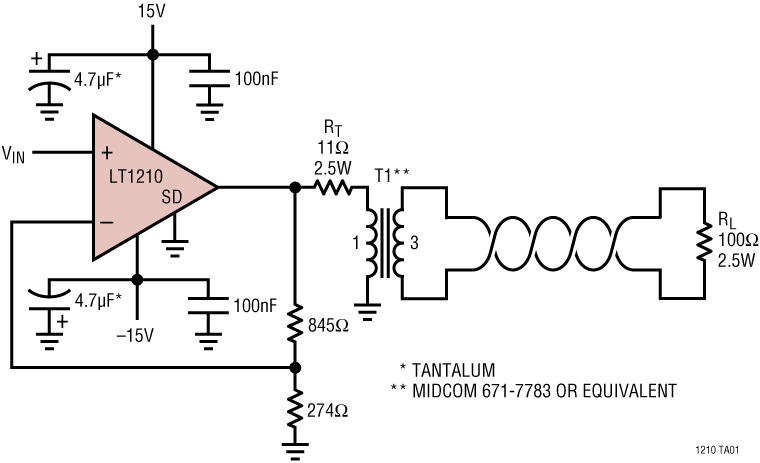

• 电缆驱动器
• 缓冲器
• 测试设备放大器
• 视频放大器
• ADSL 驱动器
