特性

• 电压反馈架构
• 轨到轨输出摆幅：0.1 V至4.9 V
• 高速放大器
  410 MHz，−3 dB带宽，G = 1
  210 MHz，−3 dB带宽，G = 2
  压摆率：870 V/μs
  53 MHz的.1 dB大信号平坦度
  稳定时间(稳定度0.1%，步进电压2 V)：5.3 ns
• 高输入共模电压范围
  −VS − 0.2 V至+VS − 1 V
• 电源电压范围：3 V至5.5 V
• 差分增益误差：0.01%
• 差分相位误差：0.01°
• 低功耗
  电源电流典型值：7.8 mA/放大器
  省电功能

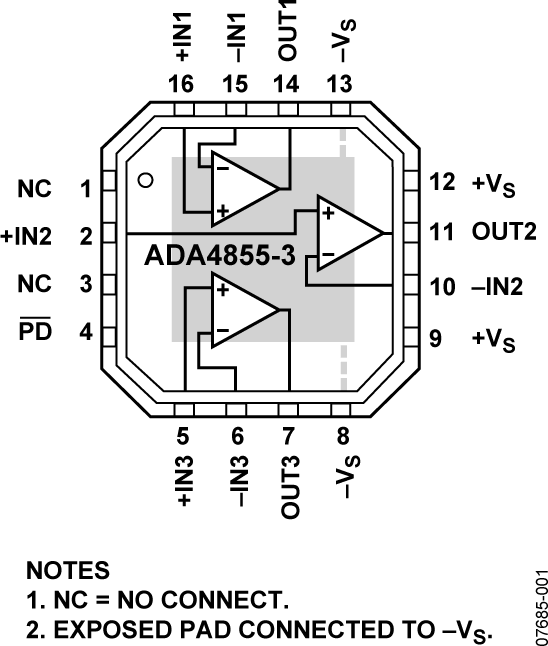

• 采用16引脚LFCSP封装

产品详情和应用

ADA4855-3(三路)是一款单电源供电、轨到轨输出运算放大器。该放大器具备410 MHz的−3 dB带宽和压摆率为870 V/μs的出色高速性能。其输入共模电压范围很宽，覆盖地电平以下0.2 V至正电压轨以下1 V的范围。此外，输出电压摆幅控制在任一电源轨的100 mV以内，这使得这款轨到轨运算放大器可以方便地用在低至3.3 V的单电源电压上。

ADA4855-3的每路低功耗电流典型值为7.8 mA，并且能够提供高达57 mA的负载电流。对于节电应用而言，它还具备省电功能，可将电源电流降低至1 mA。

ADA4855-3采用16引脚LFCSP封装，其额定工作温度范围为扩展的工业温度范围−40°C至+105°C。

应用

数据手册, Rev. 0, 11/2008
