特性

• 单电源供电：3 V至30 V
• 极低输入偏置电流：2 pA
• 宽输入电压范围
• 轨到轨输出摆幅
• 低电源电流：每个放大器 500 µA
• 宽带宽：2 MHz
• 压摆率: 2 V/µs
• 无反相

产品详情和应用

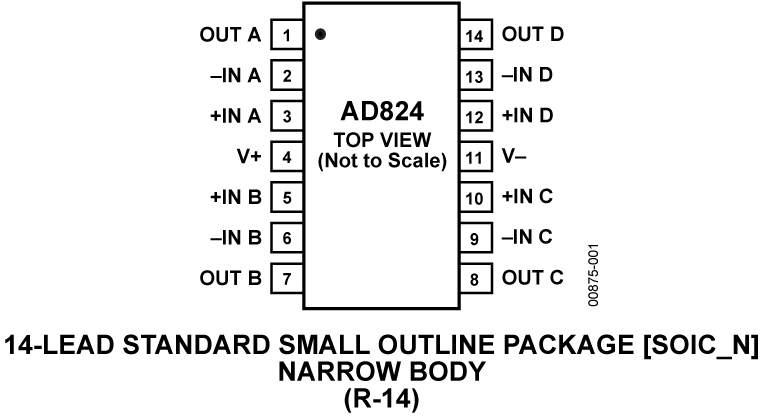

AD824是一款四通道、FET输入、单电源放大器，提供轨到轨输出。FET输入与轨到轨输出相结合，使得该器件适合低输入电流为主要考虑因素的各种低压应用。

AD824采用3 V单电源或最高±15 V双电源供电。

该器件采用ADI的互补双极性工艺制造，具有独特的输入级，输入电压可以安全地扩展至负电源电压以下和正电源电压，而不会发生反相或闩锁。输出电压摆幅在电源电压的15 mV范围内。可以处理最高350 pF的容性负载而不会发生振荡。

FET输入与激光调整相结合，使得输入偏置电流极低，保证失调电压低于300 µV。因此，即使源阻抗较高，也能实现高精度设计。AD824的高精度以及低噪声特性，使之非常适合用于电池供电的医疗设备。

AD824的应用范围包括便携式医疗设备、光电二极管前置放大器和高阻抗传感器放大器。

利用轨到轨输出摆幅，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比。

利用轨到轨输出摆幅，设计人员可以在单电源系统中构建多级滤波器，并保持高信噪比。

应用

• 光电二极管前置放大器
• 电池供电仪器仪表
• 电源控制和保护
• 医疗仪器
• 远程传感器
• 低压应变计放大器
• DAC输出放大器
