特性

• 低失真/低噪声
  –63 dBc （1 MHz, VO = 2 V p-p）
  –50 dBc （10 MHz, VO = 2 V p-p）
  输入电压噪声：4.0 nV/vHz (10 MHz)
• 高速
  –3 dB带宽：270 MHz (G = +1)
  –3 dB带宽：170 MHz(G = +2)
  压摆率：280 V/µs(G = +2)
  0.1%建立时间：28 ns（2 V步进，G = +2）
• 超低功耗
  电源电流：400 µA
  （以 ± V_S工作时为4 mW）
  单电源供电额定值
• 良好的视频特性
  (R_L = 1 kΩ, G = +2)
  0.1 dB增益平坦度：30 MHz
  差分增益误差：0.11%
  差分相位误差：0.4°

产品详情和应用

AD8005是一款超低功耗、高速放大器，具有170 MHz的宽信号带宽和280 V/µs的压摆率，静态电源电流仅为400 µA。这些特性可以延长高速、电池供电系统的工作时间，而不会降低动态性能。

由于采用电流反馈型设计，0.1 dB增益平坦度达30 MHz，同时差分增益和相位误差分别为0.11%和0.4°。谐波失真在整个宽带宽范围内均很低，1 MHz时THD（总谐波失真）为–63 dBc，10 MHz时THD为–50 dBc。这些特性使AD8005非常适合用作便携式视频、医疗或通信系统中高速模数转换器的信号调理放大器或缓冲器。

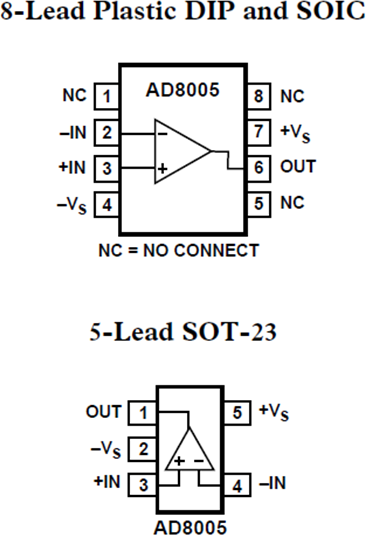

AD8005的额定电源电压为+5 V或±5 V，工作温度范围为–40°C至+85°C工业温度范围，提供8引脚DIP、8引脚SOIC和5引脚SOT-23三种封装。

应用

• 信号调理
• 模数缓冲器
• 功耗敏感、高速系统
  • 电池供电设备
  • 环路/远程电源系统
  • 通信或视频测试系统
  • 便携式医疗仪器
