特性

• 高速
  −3 dB带宽：130 MHz
  压摆率：375 V/µs
  0.1%建立时间：55 ns
• 出色的视频特性
  0.1 dB平坦度：11 MHz
  差分增益：0.08%
  差分相位：0.09°
• 额定电源电压：+3 V、+5 V和±5 V
• 轨到轨输出
  输出摆幅达到任一供电轨60 mV范围内
• 低失调电压：0.6 mV
• 宽电源电压范围：2.7 V至12 V
• 低功耗：每个放大器2.5 mA
• 省电模式
• 提供节省空间的封装:

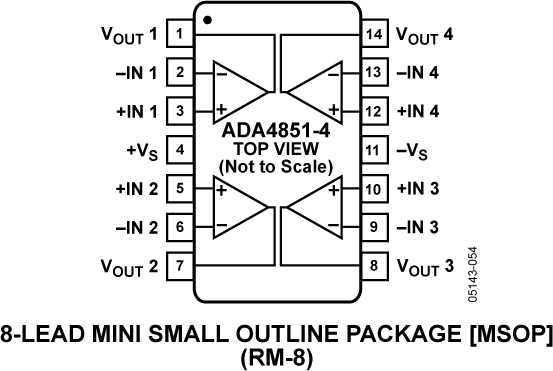

  6引脚SOT-23、8引脚MSOP和14引脚TSSOP
• 通过AEC-Q100认证（ADA4851-2W和ADA4851-4W）

产品详情和应用

ADA4851-1（单通道）、ADA4851-2（双通道）和ADA4851-4（四通道）均为低成本、高速、电压反馈型、轨到轨输出运算放大器。虽然这些器件成本较低，但仍能够提供出色的整体性能和丰富多样的功能。130 MHz的−3 dB带宽和高压摆率使这些放大器非常适合许多通用高速应用。

ADA4851系列设计采用+3 V至±5 V电源供电。这些器件具有单电源供电能力，输入信号可扩展至负供电轨以下200 mV、正供电轨的2.2 V范围内。放大器的输出摆幅可达任一供电轨的60 mV范围内。

低成本、出色的差分增益(0.08%)和差分相位(0.09°)以及11 MHz的0.1 dB平坦度，使这些放大器非常适合消费电子视频应用。

ADA4851系列可以在扩展温度范围（−40°C至+125°C）内工作。ADA4851-4W和ADA4851-2W为汽车应用级产品，已通过AEC-Q100认证，可以在−40°C至+125°C范围内工作。更多详情参见“汽车产品”部分。

应用

数据手册, Rev. G, 9/09
