特性

• 高速
  带宽：120 MHz (G = -1)
  压摆率：230 V/µs
  0.1%建立时间：90 ns
• 特别适合视频应用
  差分增益误差：0.02%
  差分相位误差：0.04°
• 低噪声
  输入电压噪声：1.7 nV/√Hz
  输入电流噪声：1.5 pA/√HZ
• 出色的直流精度
  输入失调电压：最大1 mV(整个温度范围内)
  输入失调漂移：0.3 mV/°C
• 灵活的工作方式
  额定工作电压：±5 V至±15 V
  输出摆幅：±3 V(150Ω负载)
  外部补偿(增益范围：1至20)
  电源电流：5 mA
• 依据EIA-481A标准提供卷带和卷盘形式

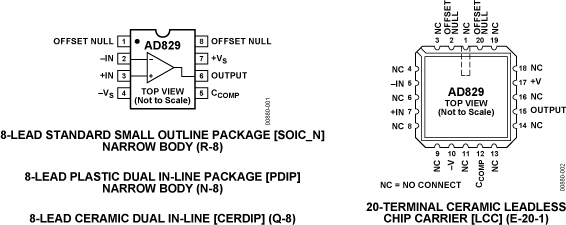

产品详情和应用

AD829是一款低噪声(1.7 nV/√Hz)、高速运算放大器，具有自定义补偿特性，用户可以在±1至±20范围内设置增益，同时保持50 MHz以上带宽。它在3.58 MHz和4.43 MHz条件下，差分相位和差分增益误差分别为0.04°和0.02%，可以驱动反转端接的50 Ω或75 Ω电缆，因此特别适合专业视频应用。AD829仅需5 mA电源电流便可实现230V/µs无补偿压摆率和120 MHz增益带宽积。

AD829的外部补偿引脚使它拥有异常丰富的功能。例如，针对指定负载和电源电压，可以选择补偿来优化带宽。用作增益为2的线路驱动器时，以1 dB峰值的代价就可以将-3dB带宽提高至95 MHz。此外，AD829的输出也可以箝位在外部补偿引脚上。

AD829具有出色的直流性能，能够为低至500 Ω的负载提供最小30 V/mV开环增益，输入电压噪声低至1.7 nV/√Hz，最大输入失调电压仅1 mV。共模抑制比和电源抑制比均为120 dB。

AD829也适用于快速建立时间(达到0.1%精度为90 ns)特别重要的多通道、高速数据转换。在这种应用中，AD829用作8位至10位模数转换器的输入缓冲器，或用作高速数模转换器的输出I/V转换器。

AD829能够提供与跨导放大器同样的众多优势，同时仍作为传统的电压反馈型放大器工作。通过改变外部补偿电容，对于一定范围的增益可以保持50 MHz以上的带宽。AD829和跨导放大器均为单位增益稳定型，并提供相似的电压噪声性能(1.7 nV/√Hz)。不过，AD829的电流噪声(1.5pA/√Hz)比跨导放大器低10%。此外，AD829为对称式输入。
