特性

• 取代许多应用中的混合放大器
  交流性能
• 0.01%建立时间：350 ns
• 压摆率：100 V/μs
• 单位增益带宽：12.8 MHz（最小值）
• 全功率带宽：1.75 MHz (20 V峰峰值)
  直流性能
• 输入失调电压：0.25 mV（最大值）
• 失调电压漂移：5 µV/°C（最大值）
• 输入偏置电流：0.5 nA
• 开环增益：250 V/mV（最小值）
• 电压噪声：4 µV峰峰值（最大值，0.1 Hz至10 Hz）
• CMRR：94 dB（最小值）
• 提供塑封小型DIP、密封CERDIP
  和SOIC封装
  同时提供符合EIA-481A标准的卷带和
  卷盘形式

产品详情和应用

AD845是一款快速、精密、N沟道JFET输入、单芯片运算放大器，采用ADI公司的互补双极性(CB)工艺制造。它采用先进的激光晶圆调整技术，可实现非常低的输入失调电压和失调电压漂移性能。该器件可驱动100 pF和500 Ω的并联负载，压摆率为100 V/µs，稳定单位增益带宽为16 MHz，0.01%建立时间为350 ns，这些特性组合是任何FET输入IC放大器所无法比拟的。AD845可以方便地用来升级许多使用BiFET或FET输入混合放大器的现有设计，某些情况下还能用来升级使用双极性输入运算放大器的设计。

AD845适合的应用包括有源滤波器、高速积分器、光电二极管前置放大器、采样保持放大器、对数放大器，以及用于缓冲模数和数模转换器。最大输入失调电压为250 µV，因而许多应用无需进行失调零点校准。在±10 V输入电压范围内，共模抑制比为110 dB，展现了JFET输入高速运算放大器的卓越性能。此外，最小开环增益为250 V/mV，因而即使在单位增益缓冲电路中也能确保12位性能。

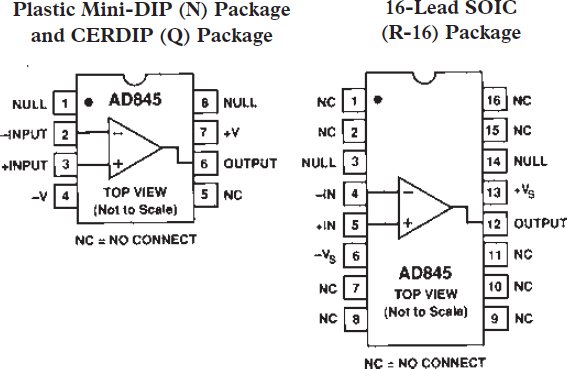

除了失调零点校准接V+外，AD845符合标准运算放大器引脚排列方式。AD845J和AD845K级器件的额定温度范围为0°C至+70°C商用温度范围。AD845A和AD845B级器件的额定温度范围为-40°C至+85°C工业温度范围。AD845S的额定温度范围为-55°C至+125°C军用温度范围。工业和军用版本均采用8引脚cerdip封装。商用版本提供8引脚塑封小型DIP和16引脚SOIC封装。同时提供J级和S级裸片。
