特性

• −3dB 带宽：150MHz
• 0.1dB 增益平坦度：30MHz
• 通道至通道切换时间：25ns
• 接通 / 关断时间：25ns
• 高转换速率：300V/μs
• 停用输出阻抗：10MΩ
• 50mV 切换瞬变
• 通道分离度 (在 10MHz)：>90dB
• 差分增益：0.02%
• 差分相位：0.02°
• 宽电源范围：±5V 至 ±15V
• 输出短路保护
• 推挽输出

产品详情和应用

LT^®1203 是一款宽带 2 输入视频多路复用器，专为像素开关和广播品质路由选择而设计。LT1205 是双通道版本，其被配置为一个 4 输入、2 输出多路复用器。

这些多路复用器起单刀双掷 (SPDT) 视频开关的作用，在高达 30MHz 计时频率下具有 10ns 渡越时间。–3dB 带宽为 150MHz，0.1dB 增益平坦度为 30MHz。通过采用使能特性可将多个器件连接在一起 (在它们的输出端上)，这能降低功耗并将输出阻抗提高至 10MΩ。当器件停用时，输出电容仅为 3pF，LT1203 在驱动一个 50pF 负载时的峰值小于 3dB。通道串扰和停用隔离度在高达 10MHz 频率下 >90dB。一个片内缓冲器接口至快速 TTL 或 CMOS 逻辑电路。开关瞬态电压仅为 50mV，持续时间为 25ns。LT1203 和 LT1205 的输出具有针对短路至地的保护功能。

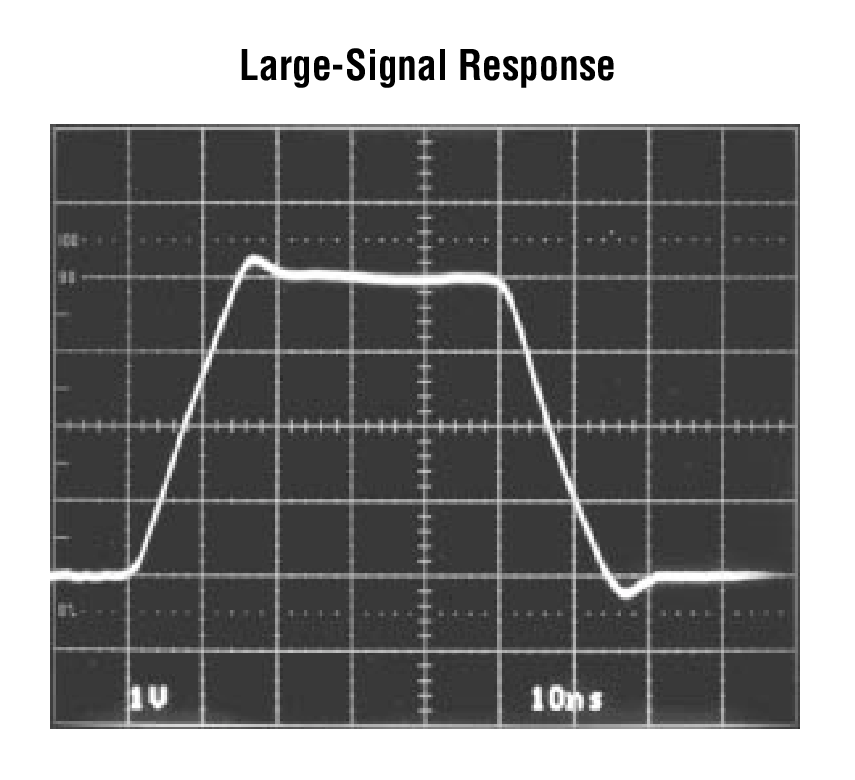

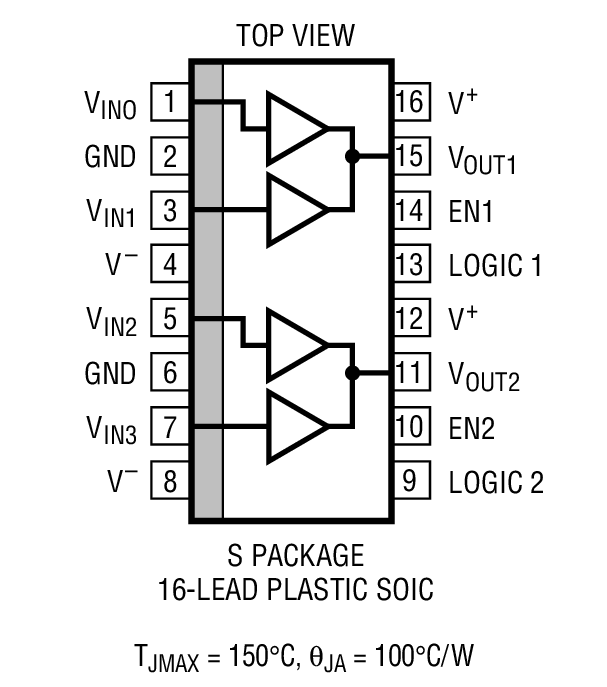

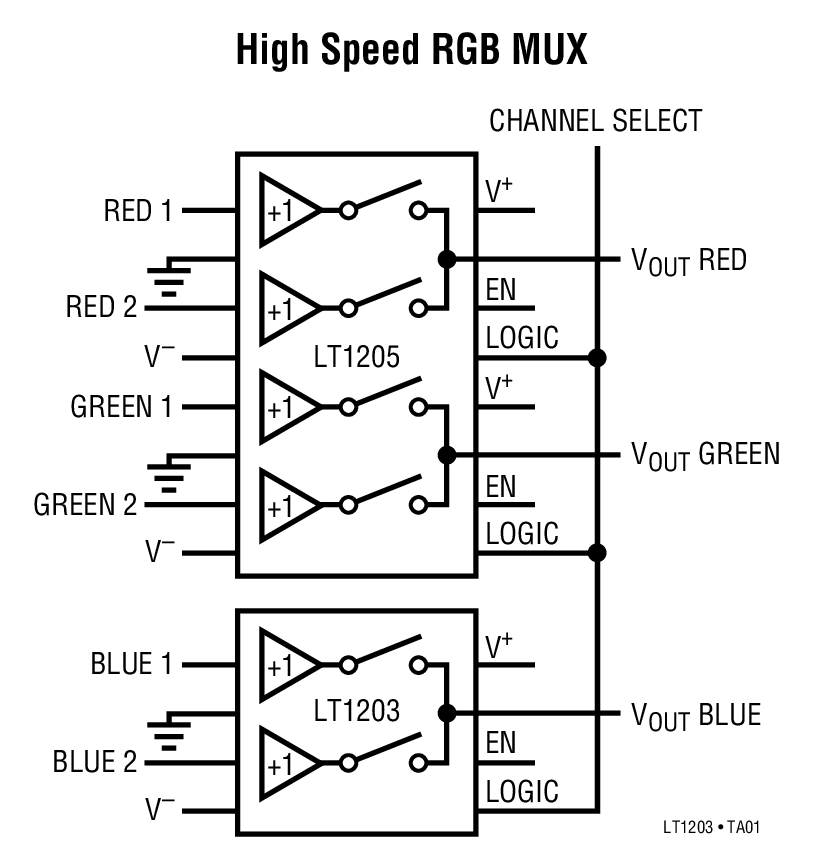

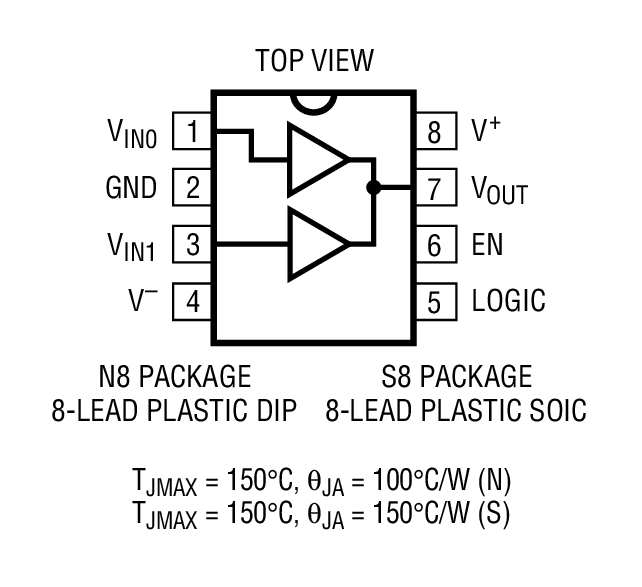

LT1203 / LT1205 运用凌力尔特 (现隶属 ADI) 专有的互补双极型工艺制造。LT1203可提供 8 引脚 PDIP 封装和 SO 封装，而 LT1205 则采用 16 引脚窄体 SO 封装。

应用

• 广播品质的视频多路复用
• 画中画切换
• HDTV
• 计算机图形学
• 标题生成
• 视频交叉点矩阵
• 视频路由器
