特性

• 175 MHz增益带宽
• 4.8 mA电源电流
• 300 V/µs压摆率
• 差分增益： 0.07%
• 差分相位： 0.08°
• 驱动容性负载
  直流性能
• 1 mV最大输入失调电压
• 额定工作电压：±5 V和
  ±15 V

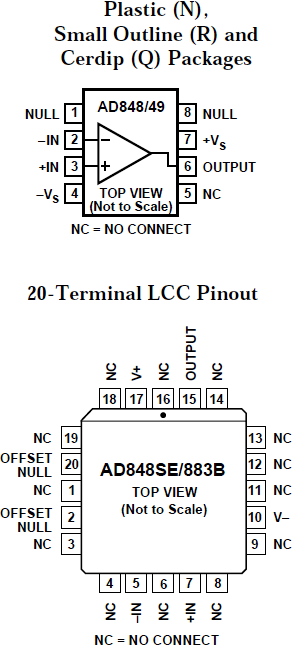

• 提供塑料、
  密封Cerdip和
  小型封装。
• 依据EIA-481A标准
  提供卷带和卷盘形式

产品详情和应用

AD848和AD849属于高速、低功耗、单芯片运算放大器。AD848采用内部补偿，能够在闭环增益为5或更大时保持稳定。AD849是非完全补偿器件，在增益大于24时保持稳定。AD848和AD849采用ADI公司的结隔离互补双极性（CB）工艺制造，实现了快速交流性能和出色直流性能的结合。该工艺使这些运算放大器只需4.8 mA电源电流即可实现高速性能。

AD848和AD849是ADI公司高速运算放大器系列的产品。该系列还包括单位增益稳定型放大器AD847，增益带宽50 MHz。针对更多高要求的应用，AD840、AD841和AD842可以提供更高的精度和更大的输出电流驱动能力。

AD848和AD849具有良好的直流性能。采用±5 V电源供电时，它们可以实现13 V/mV的开环增益（AD848，500Ω负载）和1 mV（最大值）的低输入失调电压。共模抑制最低为92 dB。输出电压摆幅为±3 V（负载低至150Ω）。
