特性

• 低成本
• 高速 单位增益带宽：50 MHz
  压摆率：350 V/µs
  0.1%建立时间：45 ns（10 V步进）
• 出色的视频性能
  0.1 dB带宽：70 MHz (G = +1))
  差分增益/相位误差：0.04%/0.08° (3.58 MHz)
• 提供8引脚SOIC
  和8引脚小型塑封DIP封装
• 灵活的电源选择
  额定电源电压：+5 V（单电源）和
  ±5 V至±15 V（双电源）
  低功耗：7.5 mA电源电流（最大值）
• 高输出驱动能力
  驱动无限大容性负载
  输出电流：50 mA（最小值）

产品详情和应用

AD817是一款低成本、低功耗、高速运算放大器，采用单电源或双电源供电，非常适合各种信号调理和数据采集应用。这款突破性产品还具有高输出电流驱动能力，能够驱动无限大容性负载，同时仍然保持出色的信号完整性。

50 MHz的单位增益带宽、350 V/µs的压摆率以及45 ns的0.1%建立时间，使这款放大器能够处理视频和成像系统常见的高速信号。此外，它还能提供专业视频性能，差分增益和相位误差分别为0.04%和0.08° (3.58 MHz)，0.1 dB平坦度为70 MHz (G = +1)。

AD817采用+5 V单电源和±5 V至±15 V双电源供电。除了可以灵活选择电源，AD817还具有极低的电源电流(7.5 mA)，并且在各种电源条件下均可提供出色的交流特性，因此非常适合许多要求严苛且对功耗敏感的应用。

在ADC缓冲器和线路驱动器等应用中，50 mA最低输出电流与无限大容性负载驱动能力相结合可以简化设计工作。

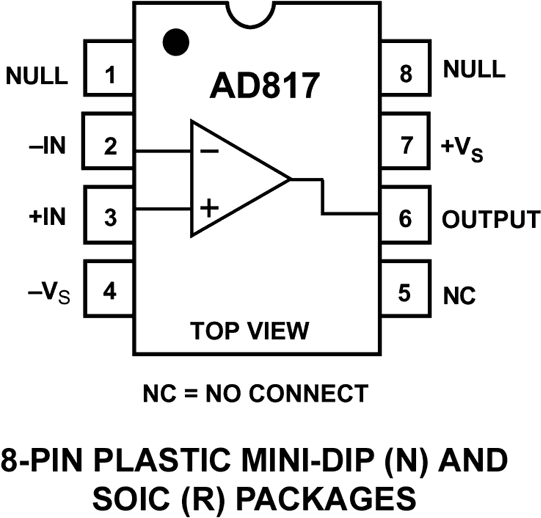

AD817提供8引脚小型塑封DIP和SOIC两种封装。
